- 91 - 46.HEAD RELATED COMPONENTS ヘッド周り関係 30 29 11 8 14 117 116 118 118 117 118 117 59 51 110 118 117 F F 118 117 41 118 117 12 13 15 16 62 118 118 62 50 119 1 4 17 E E 23 23 45 B 46 11 8 7 48 D C 109 105 104 21 22 31 24…
- 90 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14306 IC HEAD 20VR ASM
ＩＣヘッド２０ＶＲ組
1
2 EA-9500B01-00 CABLE BAND
束線バンド
(5)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパーＬ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚスライド組
(1)
6 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
7 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
8 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
10 400-03264 FMLA SENSOR
ＦＭＬＡ センサ
(1)
11 E9345-721-0A0 CABLE ASM.
ＬＡセンサー接続ケーブル組
(1)
12 PH-0400062-C0 PARALLEL PIN TYPEB 4X6
平行ピン Ｂ種 ４Ｘ６
(4)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(2)
17 SB-1080016-00 BEARING
ころがり軸受
(2)
18 400-80357 IC HEAD BRACKET 80R
ＩＣヘッドブラケット８０Ｒ
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣスプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔモータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣスプラインユニット８０Ｒ
(1)
22 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
23 401-33627 TIMING BELT T
タイミングベルト Ｔ
(1)
24 401-33628 IC T PULLEY
ＩＣ Ｔプーリ
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルトＺ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚプーリ
(1)
27 400-01124 Z MOTOR PULLEY
Ｚモータプーリ
(1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 400-46524 AIR CYLINDER
エアシリンダ
(1)
31 400-58389 GUIDE SHAFT
ガイドシャフト
(1)
32 HX-0029400-00 FIXED BASE
固定ベース
(1)
33 401-13702 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚスライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE
ベアリングプレート
(2)
39 400-46048 BEARING BASE U
ベアリングベースＵ
(1)
40 400-46050 BEARING BASE LR
ベアリングベースＬＲ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(1)
43 400-46060 O RING H
ＯリングＨ
(1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-80364 Z STOPPER 80R
Ｚストッパ ８０Ｒ
(1)
47 400-81148 DIFFUSER 80R ASM
ディフューザ８０Ｒ組
(1)
48 400-80366 DIFFUSER B 80R
ディフューザＢ ８０Ｒ
(2)
49 400-80365 DIFFUSER U 80R
ディフューザＵ８０Ｒ
(1)
50 400-16065 DIFFUSER S EC
ディフューザＳ ＥＣ
(2)
51 400-80367 DIFFUSER BR 80R
ディフューザＢＲ ８０Ｒ
(2)
52 400-80368 DIFFUSER BASE 80R
ディフューザベース ８０Ｒ
(1)
53 EA-9500B01-00 CABLE BAND
束線バンド
(2)
54 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
55 401-33629 IC SPLINE PULLEY
ＩＣスプラインプーリ
(1)
56 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ２ Ｌ＝６
(8)
57 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ２ Ｌ＝８
(9)
58 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(2)
59 SM-6051602-TN BOLT
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 400-80360 T SENSOR DOG
Ｔセンサドグ
(1)
63 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(3)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
67 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(11)
68 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(10)
69 SM-0020201-SC SCREW
トラスねじ
(1)
70 400-80363 T SENSOR BR
Ｔセンサブラケット
(1)
71 400-58387 RELEASE BAR IC
リリースバーＩＣ
(1)
72 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
(2)
73 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(3)
74 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
75 401-13698 T7 SLOW DOWN SENSOR ASM
Ｔ７スローダウンセンサケーブル組
(1)
76 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
(1)
77 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(1)
78 HX-0030600-00 UL TUBE
ＵＬチューブ
(0.3)
79 400-78044 CYLINDER MOUNT IC
シリンダマウントＩＣ
(1)
80 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(1)
81 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
82 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
83 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
- 91 -

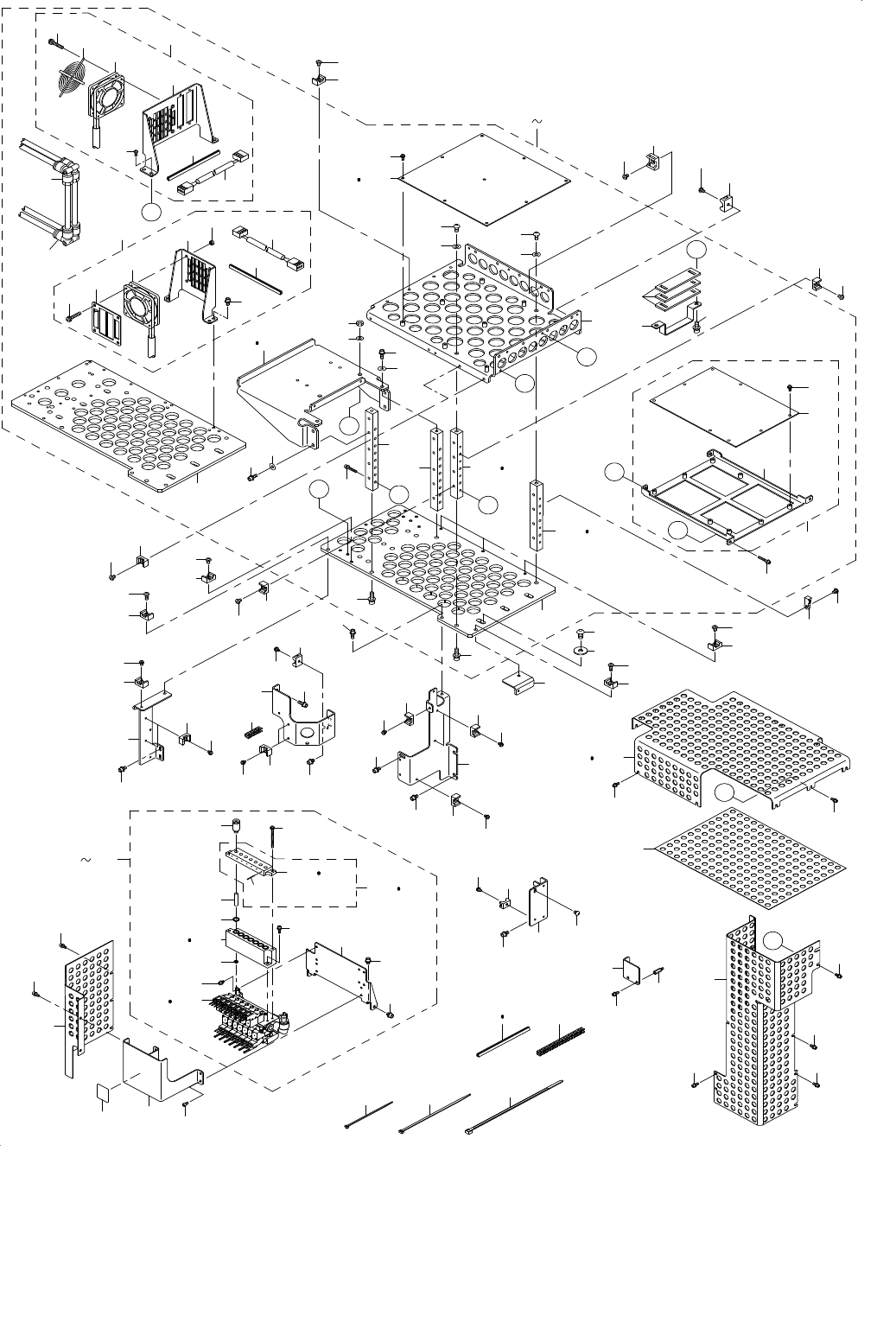

46.HEAD RELATED COMPONENTS
ヘッド周り関係
30
29
11
8
14
117
116
118
118
117
118
117
59
51
110
118
117
F
F
118
117
41
118
117
12
13
15
16
62
118
118
62
50
119
1
4
17
E
E
23
23
45
B
46
11
8
7
48
D
C
109
105
104
21
22
31
24
28
27
25
26
B
47
A
A
47
20
18
19
11
46
9
10
8
7
6
5
5
45
43
44
43
44
D
61
61
60
69
70
C
58
58
58
58
57
71
72 73
68
67
66
63
65
64
49
115
114
113
112
101
99
100
99
100
98
97
96
74
77
78
79
82
80
81
93
94
84
85
89
95
83
87
86
88
91
54
92
92
90
56
56
52
55
53
107
111
110
111
110
111
110
108
108
106
106
104
104
103
102
42
39
37
38
32
33
40
35
34
36
- 92 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
#02....FOR 3020V,3020VR ３０２０ Ｖ，３０２０ ＶＲ 用
(UNTIL M/C REV.D) （マシン ＲＥＶ．Ｄ まで）
#03....FOR 3010(UNTIL M/C REV.D) ３０１０用（マシン ＲＥＶ．Ｄ まで）
#04....FOR 3020V,3020VR ３０２０ Ｖ，３０２０ ＶＲ 用
(AFTER M/C REV.E) （マシン ＲＥＶ．Ｅ 以降）
#05....FOR 3010(AFTER M/C REV.E) ３０１０用（マシン ＲＥＶ．Ｅ 以降）
#06....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#07....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-14308 HEAD RELATED 3020V ASM
ヘッド周り３０２０Ｖ組
1
2
#04
401-35749 HEAD RELATED 3020V ASM
ヘッド周り３０２０Ｖ組
1
3
#05
401-35750 HEAD RELATED 3010 ASM
ヘッド周り３０１０組
1
4
#03
401-14341 HEAD RELATED 3010 ASM
ヘッド周り３０１０組
1
5 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
6 400-71577 HEAD TOP PLATE 3020
ヘッドトッププレート３０２０
(1)
7 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(2)
8 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(2)
9 400-71578 HEAD PLASTIC RAIL BR
ヘッドプラレールブラケット
(1)
10
#01
401-08817 CABLE BEAR BR 3010
ケーブルベアブラケット３０１０
(1)
11 SL-6041292-TN SCREW
座金付き六角穴ボルト
(8)
12 L153E-221-000 FC SUPPORT
ＦＣ サポート
(1)
13 L153E-321-000 FC RUBBER
ＦＣ ルーバー
(3)
14 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
15 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
16 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
17 400-71581 4AXIS SERVO AMP ASM
４軸サーボアンプ組
(4)
18 400-71582 HEAD TOP PCB PLATE
ヘッドトップＰＣＢプレート
(1)
19 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(8)
21
#06
401-06799 S-HEAD MAIN PCB ASM
Ｓヘッドメイン基板組
(1)
22
#07
401-30259 S-HEAD MAIN PCB ASM
Ｓヘッドメイン基板組
(1)
23 PJ-3040800-02 ELBOW UNION
エルボ
(4)
24
#06
401-18763 HEAD TOP FAN 3020V ASM
ヘッドトップファン３０２０Ｖ組
(1)
25 400-71584 HEAD TOP FAN BR 3020
ヘッドトップファンブラケット３０２０
(1)
26 401-13708 HEAD FAN CABLE ASM
ヘッド冷却ファンケーブル組
(1)
27
#06
HM-0021500-10 FAN MOTOR
ファンモーター
(1)
28 SL-4042591-SC SCREW M4 L=25
座金付き なべ小ねじ Ｍ４ Ｌ＝２５
(4)
29 HX-0009600-0A GROMMET
エッジングブッシュ
(0.2)
30 401-13709 HEAD FAN RELAY CABLE ASM
ヘッド冷却ファン中継ケーブル組
(1)
31 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
32
#07
401-35751 HEAD_TOP_FAN_3020V_ASM
ヘッド＿トップ＿ファン＿３０２０Ｖ＿組
(1)
33 401-34593 HEAD_TOP_FAN_BR
ヘッドトップファンブラケット
(1)
34 401-34594 HEAD_TOP_FAN_COVER
ヘッドトップファンカバー
(1)
35 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
36 NM-6040001-SC NUT M4X0.7 TYPE1
六角 ナット Ｍ４Ｘ０．７ １種
(4)
37 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
38 HX-0009600-0A GROMMET
エッジングブッシュ
(0.04)
39 401-13708 HEAD FAN CABLE ASM
ヘッドレイキャクファンケーブル組
(1)
40 401-13709 HEAD FAN RELAY CABLE ASM
ヘッドレイキャクファン中継ケーブル組
(1)
41
#06
401-08801 HEAD TOP BASE V2
ヘッドトップベースＶ２
(1)
42
#07
401-34592 HEAD_TOP_BASE
ヘッドトップベース
(1)
43 400-71575 HEAD TOP POLE R
ヘッドトップポールＲ
(2)
44
#01
401-08816 HEAD TOP POLE R 3010
ヘッドトップポールＲ ３０１０
(2)
45 400-71576 HEAD TOP POLE L
ヘッドトップポールＬ
(2)
46 WP-0431005-SP PLAIN WASHER
平座金
(8)
47 SL-6032092-TN BOLT
座金付き六角穴ボルト
(16)
48 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(9)
49 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
50 WP-0651646-SC WASHER
平座金
6
51 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
1
52 400-94360 HEAD COVER
ヘッドカバー
1
53 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
4
54 E3858-715-000 SEAL
手触れ禁止シール
1
55 400-94353 HEAD LEFT COVER
ヘッドレフトカバー
1
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
5
57 401-08803 HEAD RIGHT COVER V2
ヘッドライトカバーＶ２
1
58 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
8
59 401-08802 HEAD TOP CABLE BR
ヘッドトップケーブルブラケット
1
60 400-71580 HEAD COVER SHEET 3020
ヘッドカバーシート３０２０
1
61 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
10
62 HX-0045400-00 TIE MOUNT
タイマウント
8
63 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
64 400-78054 FIBER COVER
ファイバーカバー
1
65 HX-0035400-0D BASE PARTS
基板パーツ
2
66 EA-9500B01-00 CABLE BAND
束線バンド
20
67 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
30
68 HX-0006500-0B CABLE BAND
束線バンド
5
69 400-71579 HEAD TOP COVER 3020
ヘッドトップカバー３０２０
1
70
#01
401-08818 HEAD TOP COVER 3010
ヘッドトップカバー３０１０
1
71 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
1
72 HX-0009600-0A GROMMET
エッジングブッシュ
1
73 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.5
74
#02
400-71586 VACUUM_CABLE_ASM_3020
バキュームケーブル組３０２０
1
75
#03
401-14342 VACUUM CABLE ASM 3010
バキュームケーブル３０１０組
1
76
#04
401-36211 VACUUM_CABLE_ASM_3020
バキュームケーブル組３０２０
1
77
#05
401-36210 VACUUM_CABLE_ASM_3010
バキュームケーブル組３０１０
1
78 400-60556 FILTER BOX U ASM
フィルタボックスＵ組
(1)
79
#01
400-64231 FILTER BOX U70 ASM
フィルタボックスＵ７０組
(1)
80 400-46519 FILTER BOX U
フィルタボックスＵ
(1)
81
#01
400-77276 FILTER BOX U
フィルターボックスＵ
(1)
82 400-60551 FILTER SET PIN
フィルタセットピン
(7)
83 PJ-3010405-05 HALF UNION
ハーフユニオン
(7)
84 400-62188 FILTER BOX L 80
フィルタボックスＬ ８０
(1)
85
#01
400-62187 FILTER BOX L 70
フィルタボックスＬ ７０
(1)
86 400-46059 O RING F2
ＯリングＦ２
(7)
87 400-46058 O RING F1
ＯリングＦ１
(7)
88 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
89 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ３ Ｌ＝４０
(2)
90 400-60224 HEAD VALVE BRACKET
ヘッドバルブブラケット
(1)
91 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
92 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
93 401-13699 VACUUM SV CABLE ASM 3020
バキュームＳＶケーブル組３０２０
(1)
94
#01
401-13700 VACUUM SV CABLE ASM 3010
バキュームＳＶケーブル組３０１０
(1)
95 400-46646 FILTER
フィルタ
(7)
96
#01
401-14975 HEAD LEFT BR
ヘッドレフトブラケット
1
97
#01
SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
2
98
#01
SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
2
99
#01
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
3
100
#01
HX-0029400-00 FIXED BASE
固定ベース
3
101
#01
E5348-033-100 GROMMET
ブッシュ
0.06
102 400-94354 HEAD CABLE BR L
ヘッドケーブルブラケットＬ
1
103 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
104 HX-0029400-00 FIXED BASE
固定ベース
4
105 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
1
106 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
3
107 400-94357 HEAD CABLE BR C
ヘッドケーブルブラケットＣ
1
108 SL-6040892-TN BOLT
座金付き六角穴ボルト
3
109 SL-6041292-TN SCREW
座金付き六角穴ボルト
1
110 HX-0029400-00 FIXED BASE
固定ベース
5
111 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
112 400-94356 HEAD CABLE BR R
ヘッドケーブルブラケットＲ
1
113 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
114 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
1
115 HX-0029400-00 FIXED BASE
固定ベース
1
116 HX-0034400-00 FIXED BASE
固定ベース
1
117 HX-0029400-00 FIXED BASE
固定ベース
20
118 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
29
119 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
6
