- 111 -

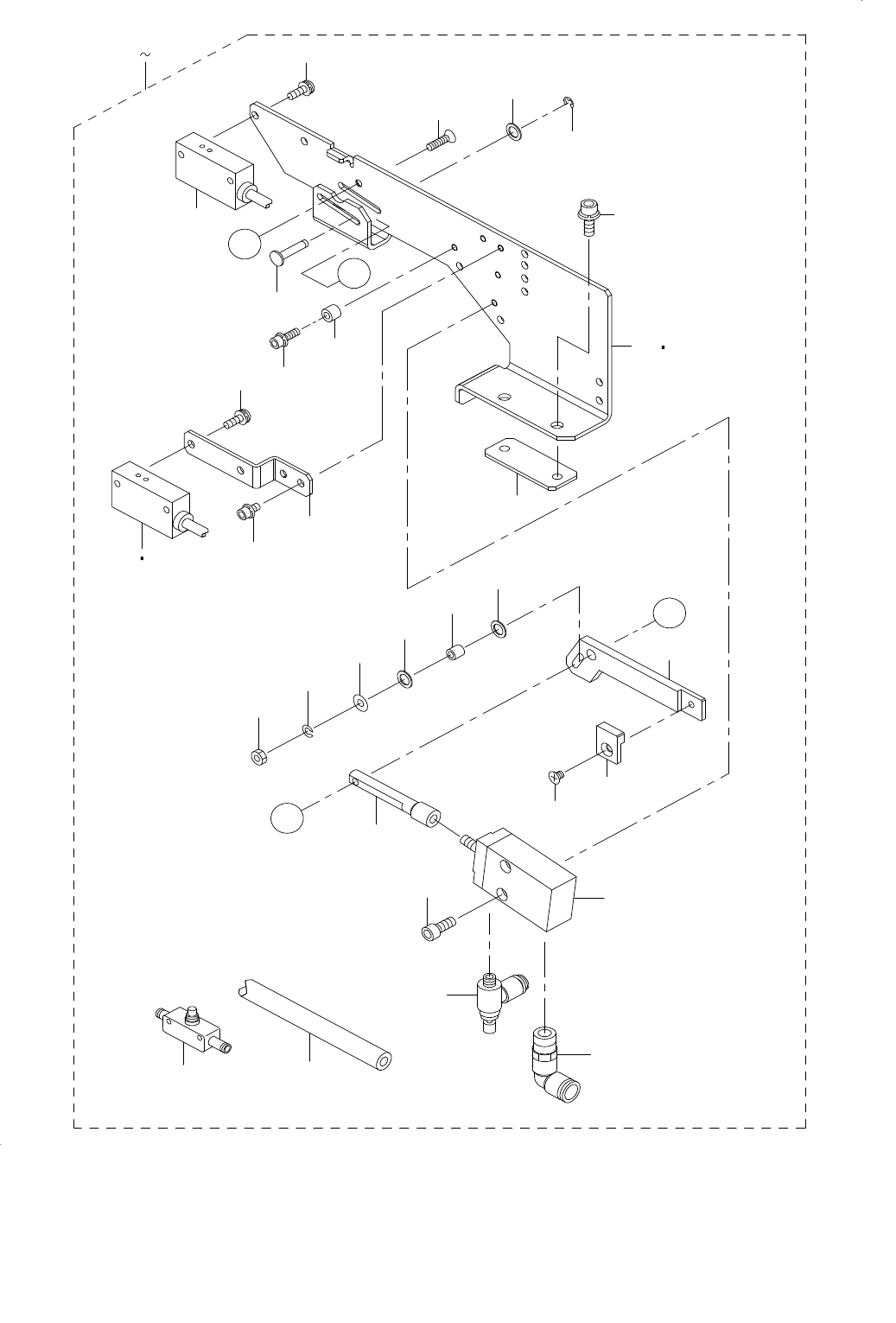

56.PWB CONVEYOR COMPONENTS(8)
基板搬送関係（８）
33
31
32
30
30
29
28
14
B
B
27
26
13
12
11
10
9
8
7
6
16
34
35
1
4
19
15
A
20
20
17
A
21
18
25
22
23
24
5
- 112 -
NOTE( 注記 ) #01....FOR FRONT・LEFT-RIGHT 手前・左右用
#02....FOR FRONT・RIGHT-LEFT 手前・右左用
#03....FOR FRONT・LEFT-RIGHT 手前・左右用
(UNTIL M/C REV.D) （マシン ＲＥＶ．Ｄ まで）
#04....FOR FRONT・RIGHT-LEFT 手前・右左用
(UNTIL M/C REV.D) （マシン ＲＥＶ．Ｄ まで）
#05....FOR FRONT・LEFT-RIGHT 手前・左右用
(AFTER M/C REV.E) （マシン ＲＥＶ．Ｅ 以降）
#06....FOR FRONT・RIGHT-LEFT 手前・右左用
(AFTER M/C REV.E) （マシン ＲＥＶ．Ｅ 以降）
#07....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#08....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-10124 STOPPER R ASM
ストッパＲ組
1
2
#04
401-14350 STOPPER L ASM L
ストッパＬ組Ｌ
1
3
#05
401-35834 STOPPER_R_ASM
ストッパ＿Ｒ＿組
1
4
#06
401-35835 STOPPER_L_ASM
ストッパ＿Ｌ＿組
1
5 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
6 400-00910 STOPPER PIN
ストッパピン
(1)
7 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
8 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
9 400-00911 STOPER CONNECT
ストッパコネクト
(1)
10 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
11 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
12 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
13 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
15 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
16 400-00909 STOPER
ストッパ
(1)
17 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
18 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
19 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
20 E2039-721-000 WASHER A
スラストワッシャＡ
(2)
21 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
22 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
23 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(1)
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
25 400-23788 STOPER SPACER
ストッパスペーサ
(1)
26 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(1)
27 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.5)
28 401-13940 CO SENSOR BR
ＣＯセンサＢＲ
(1)
29 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
30 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
31
#07
401-10066 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
(1)
32
#08
401-35828 LR WAIT COUT SENS ASM
ＬＲ ウェイト ＣＯＵＴセンサ組
(1)
33 401-10065 STOP SENSOR ASM
ＳＴＯＰセンサ組
(1)
34
#01
401-10100 STOPPER FLAME R
ストッパフレームＲ
(1)
35
#02
401-10101 STOPPER FLAME L
ストッパフレームＬ
(1)
- 113 -
57.PWB CONVEYOR COMPONENTS(9)
基板搬送関係（９）
5
13
14
32
3
19
20
1
2
37
37
31
16
15
30
18
36
28
29
12
25
26
11
11
7
27
33
34
27
26
26
25
24
23
22
35
21
12
26
11
11
10
10
22
9
7
8
6
4
17
