- 147 -
74.ACCESSORIES PART COMPONENTS
梱包添付品関係
51
50
6
48
35
37
7
7
8
3
2
4
5
31
21
33
20
10
11
1
28
34
32
30
49
27
25
24
19
14
15
18
16
17
12
13
29
9
23
22
26
39
41
38
43 44
42
40
45
46
47
- 148 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....EXCEPT 3020V,3020VR ３０２０ Ｖ，３０２０ ＶＲ を除く
(UNTIL M/C REV.D) （マシン ＲＥＶ．Ｄ まで）
#03....FOR 3010(XL) ３０１０（ＸＬ）用
#04....FOR 3010,3020V,3020VR(XL) ３０１０，３０２０ Ｖ，３０２０ ＶＲ（ＸＬ）用
(UNTIL M/C REV.D) （マシン ＲＥＶ．Ｄ まで）
#05....FOR 3010(XL)(AFTER M/C REV.E) ３０１０（ＸＬ）用（マシン ＲＥＶ．Ｅ 以降）
#06....FOR 3020V,3020VR ３０２０ Ｖ，３０２０ ＶＲ 用
#07....FOR 3010,3020V,3020VR ３０１０，３０２０ Ｖ，３０２０ ＶＲ 用
(AFTER M/C REV.E) （マシン ＲＥＶ．Ｅ 以降）
#08....FOR 3020V,3020VR ３０２０ Ｖ，３０２０ ＶＲ 用
(UNTIL M/C REV.D) （マシン ＲＥＶ．Ｄ まで）
#09....EXCEPT 3010(XL)(AFTER M/C REV.E) ３０１０（ＸＬ）を除く（マシン ＲＥＶ．Ｅ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72349 HAND KNOB ASM
ハンドノブ組
1
2 400-72363 HAND KNOB
ハンドノブ
(1)
3 400-72364 HAND KNOB ARM
ハンドノブアーム
(1)
4 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
5 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
6 400-34506 BACK UP PIN ASSEMBLY
バックアップピン組
12
7
#04
SL-6041092-TN SCREW
座金付き六角穴ボルト
4
8
#07
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
9 E5190-729-0A0 CAL PIECE
ＣＡＬピースＶ組
1
10
#09
SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
7
11
#05
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
6
12 J1067-000-000 OILER
油差し
1
13 400-32449 6459 GREASE N
６４５９グリースＮ
1
14 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ＭＭ
1
15 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
16 J1066-000-00D HEXAGONAL WRENCH KEY
六角棒スパナ
1
17 J1066-000-00E HEXAGONAL BOWL WRENCH
六角棒ボ−ルレンチ
1
18 J1066-000-A0G HEXAGONAL LONG SPANNER
六角棒ロングスパナ
1
19 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
20 288-46400 BOLT
六角ボルト（Ｍ２０）
4
21 288-46509 WASHER
平座金（呼び２０）
4
22 400-45985 CHIP BOX
チップボックス
1
23 400-45986 CHIP BOX CUSHION
チップボックスクッション
1
24 PJ-0700000-01 SOCKET
ソケット
1
25 161-21907 HOSE BAND
ホースバンド
1
26 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
12
27 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
28 400-46643 CG2 GREASE
ＣＧ２グリース
1
29 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
10
30
#06
400-46529 IC ZM STOPPER
ＩＣ ＺＭストッパー
1
31 400-46528 ZM STOPPER
ＺＭストッパー
6
32
#08
HF-0110025-S0 SLO-BLO FUSE
タイムラグヒューズ
3
33 288-46608 SPRING WASHER
ばね座金（呼び２０）
4
34 400-46644 ZM RUBBER
ＺＭラバー
7
35
#04
400-71556 X FIX BR 3020
Ｘ固定ブラケット３０２０
1
36
#07
401-34639 X_FIX_BR
Ｘ固定ブラケット
1
37
#07
E2424-725-000 STOPPER RUBBER R
ストッパゴム
1
38
#01
400-01639 AUTO DRAIN SET ASM
オートドレインセット組
1
39 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
40 400-16815 DRAIN TANK
ドレインタンク
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
42
#03
400-71557 Y_FIX_BR_3020
Ｙ固定ブラケット３０２０
2
43
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
8
44
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
6
45 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
24
46 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
24
47 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
24
48 400-94361 NSL GREASE
ＮＳＬグリス
1
49 MDF-RX1001L0-9 DEFRIX OIL NO1
デフレックスオイル ＮＯ１
1
50
#02
401-06051 Y FIX BR V2
Ｙ固定ブラケットＶ２
2
51
#02
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
- 149 -
OPTION
オプション

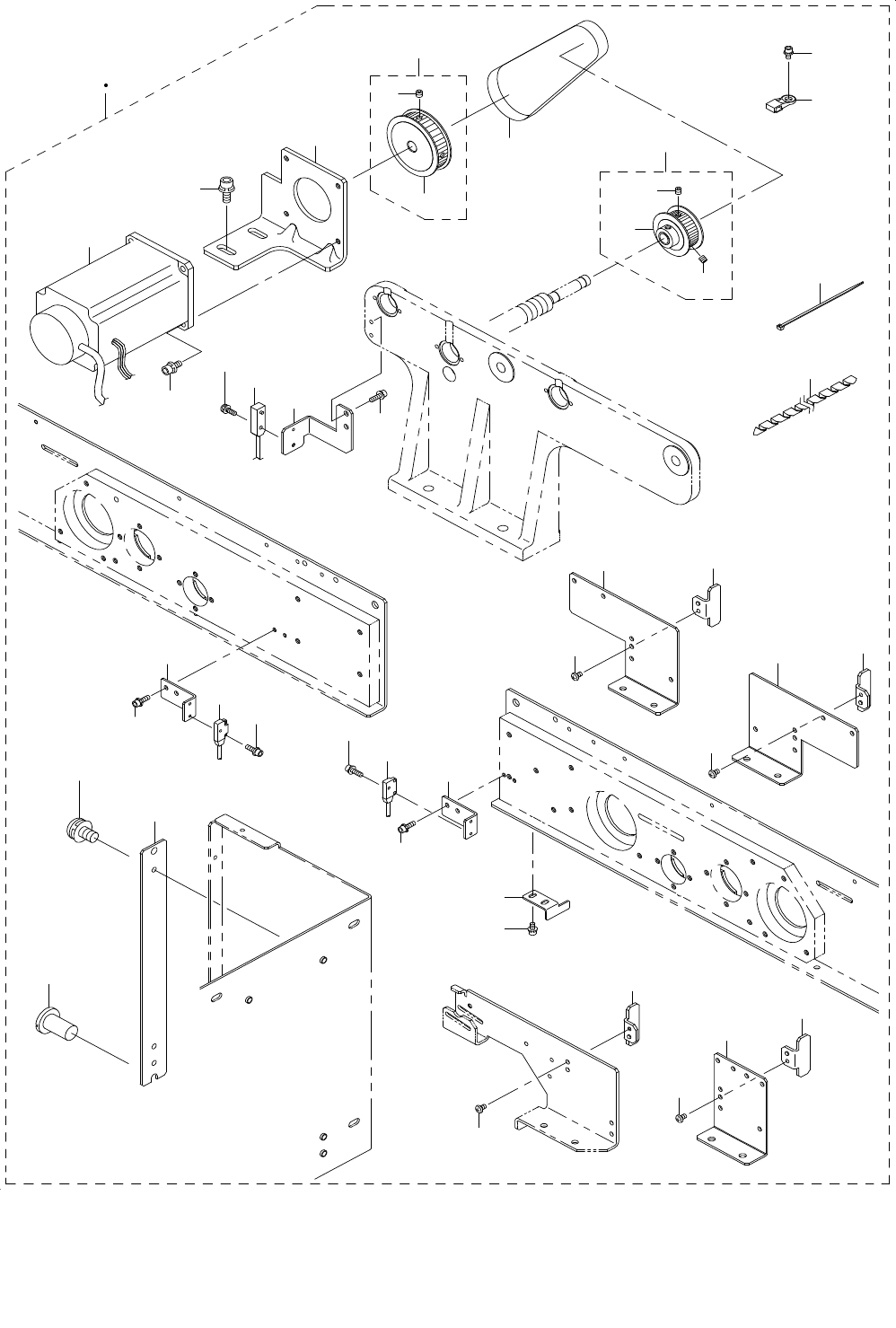

75.AWC COMPONENTS
ＡＷＣ 関係
37
36
35
34
34
33
32
32
31
29
15
12
11
18
14
27
15
12
11
17
6
3
21
10
28
25
26
24
22
1
2
30
23
16
13
9
8
5
7
20
38
4
19
40
41
39
