- 181 -

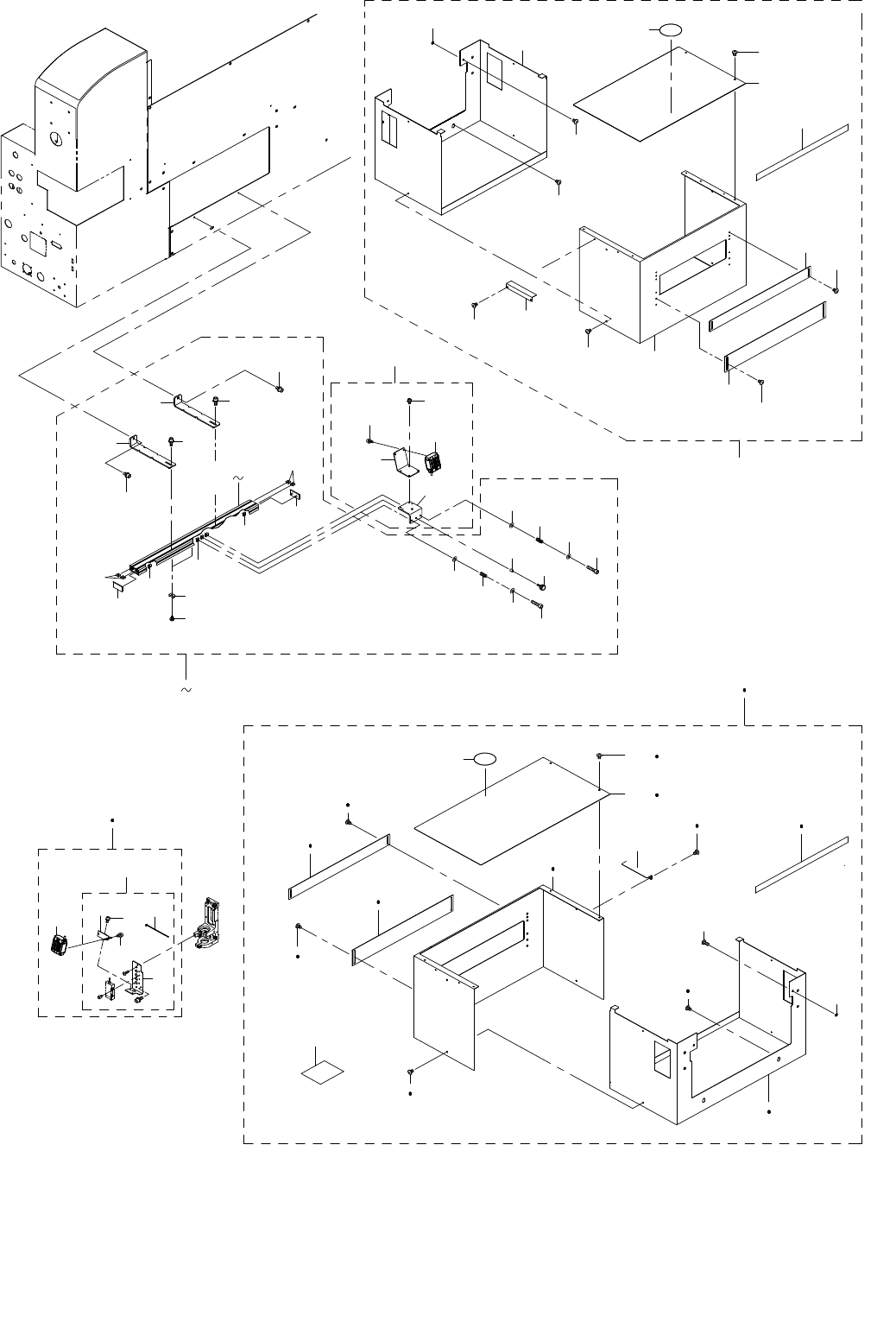

91.MULTI-CODE READER & BOTTOM VIEW TYPE MULTI-CODE READER
マルチコードリーダ・裏面マルチコードリーダ
47
36
48
37
35
40
41
3
5
6
8
7
9
4
1 2
54 55
59
60
42
43
66 67
70
54 55
63
61 62
54 55
64 65
54 55
54 55
54
55
56 57
58
50
51
68 69
52
53
49
38
44
46
45
39
46
34
16 18
24
26
25
24
23
23
22
22
22
22
22
28
28
19 21
10
29
30
31
33
32
33
32
33
31
33
15
14
13
12
11
27
27
- 182 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-22928 2D CODE READER ASM HEAD
２次元コードリーダ組（ＨＥＡＤ）
1
2
#02
401-23102 2D CODE READER ASM HEAD(XL)
２次元コードリーダ組（ＨＥＡＤ）ＸＬ
1
3 401-40671 BCRD_HEAD_CAMERA_ASM
バーコードリーダ＿ヘッドカメラ組
(1)
4 401-40672 BCRD_HEAD_BR_ASM
バーコードリーダ＿ヘッドブラケット組
(1)
5 401-41016 2DCR_G6G10_H_BRKT
２Ｄコードリーダ＿Ｇ６Ｇ１０＿ヘッド＿ＢＲ
(1)
6 401-41017 2DCR_G10_H_HOLDER
２Ｄコードリーダ＿Ｇ１０＿ヘッド＿ホルダ
(1)
7 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
9 EA-9500B01-00 CABLE BAND
束線バンド
(1)
10 401-40667 BCRD_CONV_CAMERA_ASM
バーコードリーダ＿搬送カメラ組
1
11 401-39312 BARCODE READER
バーコードリーダ
(1)
12 401-40930 MCR_BASE
マルチコードリーダ＿ベース
(1)
13 400-28300 ROTARY SUPPORT PLATE
回転支持板
(1)
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
16
#01
401-40668 BCRD_CONV_BR_ASM_M
バーコードリーダ＿搬送ブラケット組Ｍ
1
17
#02
401-40669 BCRD_CONV_BR_ASM_L
バーコードリーダ＿搬送ブラケット組Ｌ
1
18
#03
401-40670 BCRD_CONV_BR_ASM_XL
バーコードリーダ＿搬送ブラケット組ＸＬ
1
19
#01
401-11844 SLIDE_RAIL_M
スライドレール＿Ｍ
(1)
20
#02
401-11851 SLIDE_RAIL_L
スライドレール＿Ｌ
(1)
21
#03
400-99108 SLIDE_RAIL_XL
スライドレールＸＬ
(1)
22 400-28302 SLIDE NUT
スライドナット
(9)
23 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
24 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
25 HX-0029400-00 FIXED BASE
固定 ベース
(3)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
27 400-28301 END CAP
エンドキャップ
(2)
28 401-40929 SLIDE_RAIL_BR
スライドレール＿ＢＲ
(2)
29 G6518-880-000 SET PICK-UP
セットつまみ
(1)
30 400-58815 SPACER
スペーサ
(1)
31 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１８
(2)
32 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(2)
33 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
34
#01
401-41031 BCRD_CONV_COVER_ASM_M
バーコードリーダ＿搬送カバー＿組＿Ｍ
1
35 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
36 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
(2)
37 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
(2)
38 401-41018 CONVEYOR_SIDE_COVER_M_IFS-NX
コンベア＿サイド＿カバー＿Ｍ＿ＩＦＳ−ＮＸ
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
40 401-41020 CONVEYOR_UPPER_COVER_M_IFS-NX
コンベア＿アッパーカバー＿Ｍ＿ＩＦＳ−ＮＸ
(1)
41 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
42 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(1)
43 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
44 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
45 400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
46 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
47 400-01490 TAPE
テープ
(1.5)
48 E5721-729-000 LABEL
荷重禁止シール
(1)
49 401-41019 CONVEYOR_COVER_M_IFS-NX
コンベア＿カバー＿Ｍ＿ＩＦＳ−ＮＸ
(1)
50
#02
401-41032 BCRD_CONV_COVER_ASM_L
バーコードリーダ＿搬送カバー＿組＿Ｌ
1
51
#03
401-41033 BCRD_CONV_COVER_ASM_XL_L
バーコードリーダ＿搬送カバー＿組＿ＸＬ＿左
1
52
#02
400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
53
#03
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(1)
54
#02
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(18)
55
#03
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(19)
56
#02
400-01490 TAPE
テープ
(1.5)
57
#03
400-01490 TAPE
テープ
(2)
58 E5721-729-000 LABEL
荷重禁止シール
(1)
59 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(1)
60
#03
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
61
#02
401-41021 CONVEYOR_COVER_L_IFS-NX
コンベア＿カバー＿Ｌ＿ＩＦＳ−ＮＸ
(1)
62
#03
401-41024 CONV_COVER_L_XL_IFS-NX
コンベア＿カバー＿Ｌ＿ＸＬ＿ＩＦＳ−ＮＸ
(1)
63 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
64
#02
401-41023 CONVEYOR_UPPER_COVER_L_IFS-NX
コンベア＿アッパーカバー＿Ｌ＿ＩＦＳ−ＮＸ
(1)
65
#03
400-93823 CONV_UPPER_COVER_L_XL
搬送上カバー＿ＸＬ
(1)
66
#02
401-41022 CONVEYOR_SIDE_COVER_L_IFS-NX
コンベア＿サイドカバー＿Ｌ＿ＩＦＳ−ＮＸ
(1)
67
#03
401-41025 CONV_SIDE_COVER_L_XL_IFS-NX
コンベア＿サイドカバー＿Ｌ＿ＸＬ＿ＩＦＳ−ＮＸ
(1)
68
#02
400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
69
#03
400-92186 EN_COVER_SHUTTER_U_XL
ＥＮカバーシャッタＵ＿ＸＬ
(1)
70 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
(2)
- 183 -

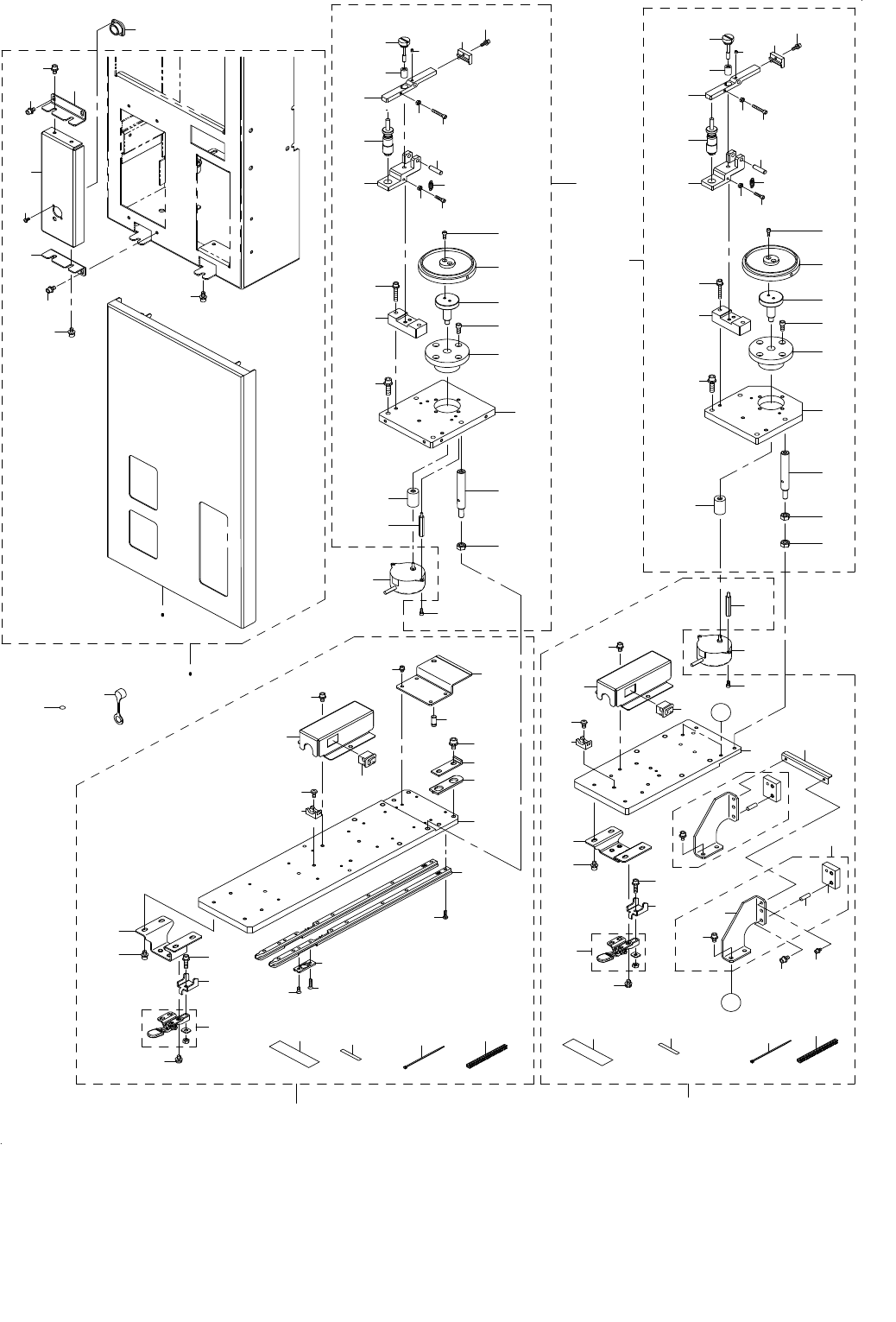

92.ROTARY TYPE SOLDER TRANSFER UNIT
