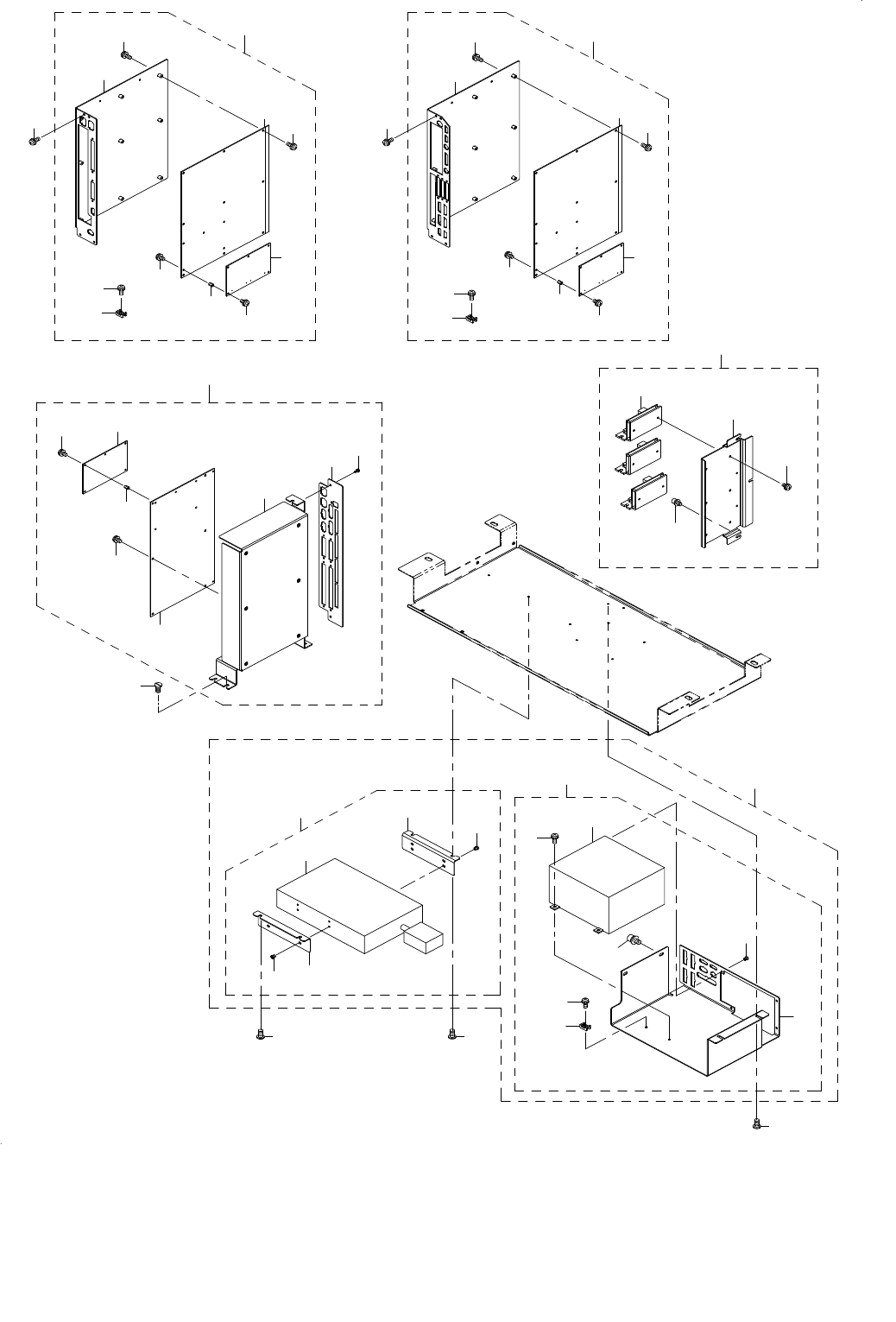

9. BASE FRAME ELECTRIC APPARATUS COMPONENTS(5)
ベースフレーム電装関係（５）
38
37
41
44
39
40
45
44
43
42
31
37
27
28
34
25
29
29
26
33
29
15
24
22
23
30
16
36
36
36
35
36
33
32
17
19
21
20
18
1
2
9
14
13
12
12
11
11
10
6
3
8
8
7
4
5
13
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14751 ATX UNIT
ＡＴＸユニット
1
2 401-14761 ATX PSU UNIT
ＡＴＸ電源ユニット
(1)
3 400-48006 ATX PSU
ＡＴＸ電源
(1)
4 401-14023 ATX BR
ＡＴＸブラケット
(1)
5 400-48047 INCH SCREW
インチスクリュー
(4)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
7 HX-0029400-00 FIXED BASE
固定ベース
(2)
8 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
9 401-10498 ATX BATTERY UNIT
ＡＴＸバッテリーユニット
(1)
10 400-48007 BATTERY UNIT
バッテリユニット
(1)
11 401-08561 ATX BATTERY BR
ＡＴＸバッテリーブラケット
(2)
12 400-48047 INCH SCREW
インチスクリュー
(8)
13 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
15 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
16 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
17 401-14756 STP MOTOR DRIVER UNIT
ステッピングモータドライバユニット
1
18 401-14120 CARRY DRV BR
搬送ドライバＢＲ
(1)
19 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
21 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
22 401-14806 BASE CARRY PCB UNIT
ベース搬送基板ユニット
1
23 401-14014 PCB PLATE IO
基板プレートＩＯ
(1)
24 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
(1)
25 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
26 HX-0041800-0C SPACER
スペーサ
(5)
27 HX-0029400-00 FIXED BASE
固定ベース
(3)
28 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(19)
30 401-14807 XY RELAY PCB UNIT
ＸＹリレー基板ユニット
1
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
32 401-11659 PCB PLATE S XY
基板プレートＳ ＸＹ
(1)
33 401-06795 S-XY RELAY PCB ASM
Ｓ−ＸＹリレー基板組
(1)
34 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
35 HX-0041800-0C SPACER
スペーサ
(5)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(19)
37 HX-0029400-00 FIXED BASE
固定ベース
(3)
38 401-14809 FEEDER PCB UNIT
フィーダ基板ユニット
1
39 400-63489 FEEDER PCB PANEL
フィーダ基板パネル
(1)
40 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
41 401-14024 FEEDER PCB BOX
フィーダ基板ＢＯＸ
(1)
42 400-47560 FEEDER PCB ASM
ＦＥＥＤＥＲ基板組
(1)
43 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
44 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(16)
45 HX-0041800-0C SPACER
スペーサ
(5)
- 19 -
10.BASE FRAME ELECTRIC APPARATUS COMPONENTS(6)(TYPE XL)
ベースフレーム電装関係（６）（ＸＬ 仕様）
