- 88 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-14305 IC HEAD 20V ASM ＩＣヘッド２０Ｖ組 1 2 EA-9500B0 1-00 CABLE BA ND 束線バンド (4) 3 EA-9500B0 2-00 CABLE BA ND 150 結束バンド １５０ (1) 4 E3005-729 -000 LIMIT DAMPER L リミットダ…
- 87 -

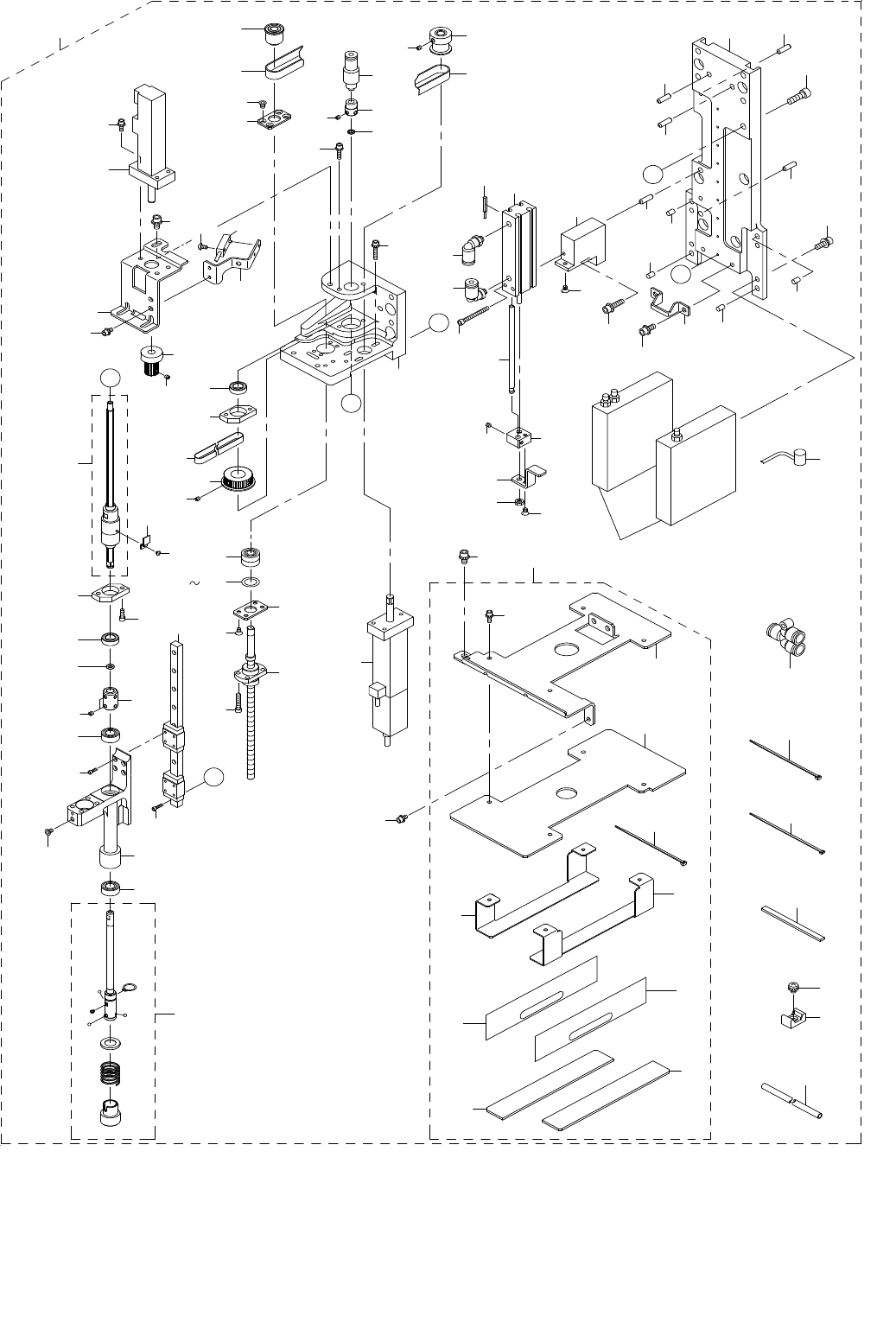

44.IC HEAD COMPONENTS(FOR KE-3020V)
ＩＣ ヘッド関係（ＫＥ −３０２０ Ｖ 用）
4
13
B
2
3
32
16
16
24
25
26
35
39
45
62
69
61
65
67
67
68
68
68
17
19
63
27
64
20
15
82
85
44
34
34
59
38
A
A
48
55
50
51
54
70
22
66
70
23
50
51
22
40
17
43
74
77
73
73
81
37
36
78
36
75
71
29
33
68
60
1
78
79
80
14
5
86
B
34
34
34
30
41
46
71
72
52
53
76
C
C
31
28
38
25
58
49
57
23
56
47
86
21
66
42
42
22
22
87
18
7
6
10
9
8
11
12
- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14305 IC HEAD 20V ASM
ＩＣヘッド２０Ｖ組
1
2 EA-9500B01-00 CABLE BAND
束線バンド
(4)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパーＬ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚスライド組
(1)
6 400-80360 T SENSOR DOG
Ｔセンサドグ
(1)
7 SM-0020201-SC SCREW
トラスねじ
(1)
8 401-33629 IC SPLINE PULLEY
ＩＣスプラインプーリ
(1)
9 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(4)
10 400-80363 T SENSOR BR
Ｔセンサブラケット
(1)
11 401-13698 T7 SLOW DOWN SENSOR ASM
Ｔ７スローダウンセンサケーブル組
(1)
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(2)
17 SB-1080016-00 BEARING
ころがり軸受
(2)
18 400-78032 IC HEAD BRACKET
ＩＣヘッドブラケット
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣスプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔモータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣスプラインユニット８０Ｒ
(1)
22 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
23 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
24 401-33628 IC T PULLEY
ＩＣ Ｔプーリ
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルトＺ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚプーリ
(1)
27 400-01124 Z MOTOR PULLEY
Ｚモータプーリ
(1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
31 401-13702 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
(1)
32 HX-0029400-00 FIXED BASE
固定ベース
(1)
33 401-33627 TIMING BELT T
タイミングベルト Ｔ
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚスライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE
ベアリングプレート
(2)
39 400-46048 BEARING BASE U
ベアリングベースＵ
(1)
40 400-46050 BEARING BASE LR
ベアリングベースＬＲ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 400-78048 FIBER BR
ファイバーブラケット
(2)
43 400-46060 O RING H
ＯリングＨ
(1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-78040 Z STOPPER
Ｚストッパ
(1)
47 400-78056 DIFFUSER ASM
ディフューザ組
(1)
48 400-46510 DIFFUSER L
ディフューザＬ
(1)
49 400-46509 DIFFUSER U
ディフューザＵ
(1)
50 400-78047 DIFFUSER V
ディフューザＶ
(2)
51 400-78046 DIFFUSER BR
ディフューザブラケット
(2)
52 400-78045 DIFFUSER BASE
ディフューザベース
(1)
53 EA-9500B01-00 CABLE BAND
束線バンド
(1)
54 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
55 400-46511 DIFFUSER R
ディフューザＲ
(1)
56 400-78049 DIFFUSER SUPPORT
ディフューザサポート
(1)
57 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
58 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(1)
59 SM-6051602-TN BOLT
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ２ Ｌ＝６
(8)
63 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(2)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 400-46067 FIBER SLIT
ファイバスリット
(2)
67 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(8)
68 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(10)
69 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ２ Ｌ＝８
(9)
70 HD-0026000-10 SENSOR
センサ
(2)
71 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
(2)
72 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(3)
73 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
74 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
(1)
75 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(1)
76 HX-0030600-00 UL TUBE
ＵＬチューブ
(0.3)
77 400-78044 CYLINDER MOUNT IC
シリンダマウントＩＣ
(1)
78 400-46524 AIR CYLINDER
エアシリンダ
(1)
79 400-58389 GUIDE SHAFT
ガイドシャフト
(1)
80 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(1)
81 400-58387 RELEASE BAR IC
リリースバーＩＣ
(1)
82 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(1)
83 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
84 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
85 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
86 SL-6040892-TN BOLT
座金付き六角穴ボルト
(7)
87 SL-6052092-TN SCREW
座金付き六角穴ボルト
5
- 89 -

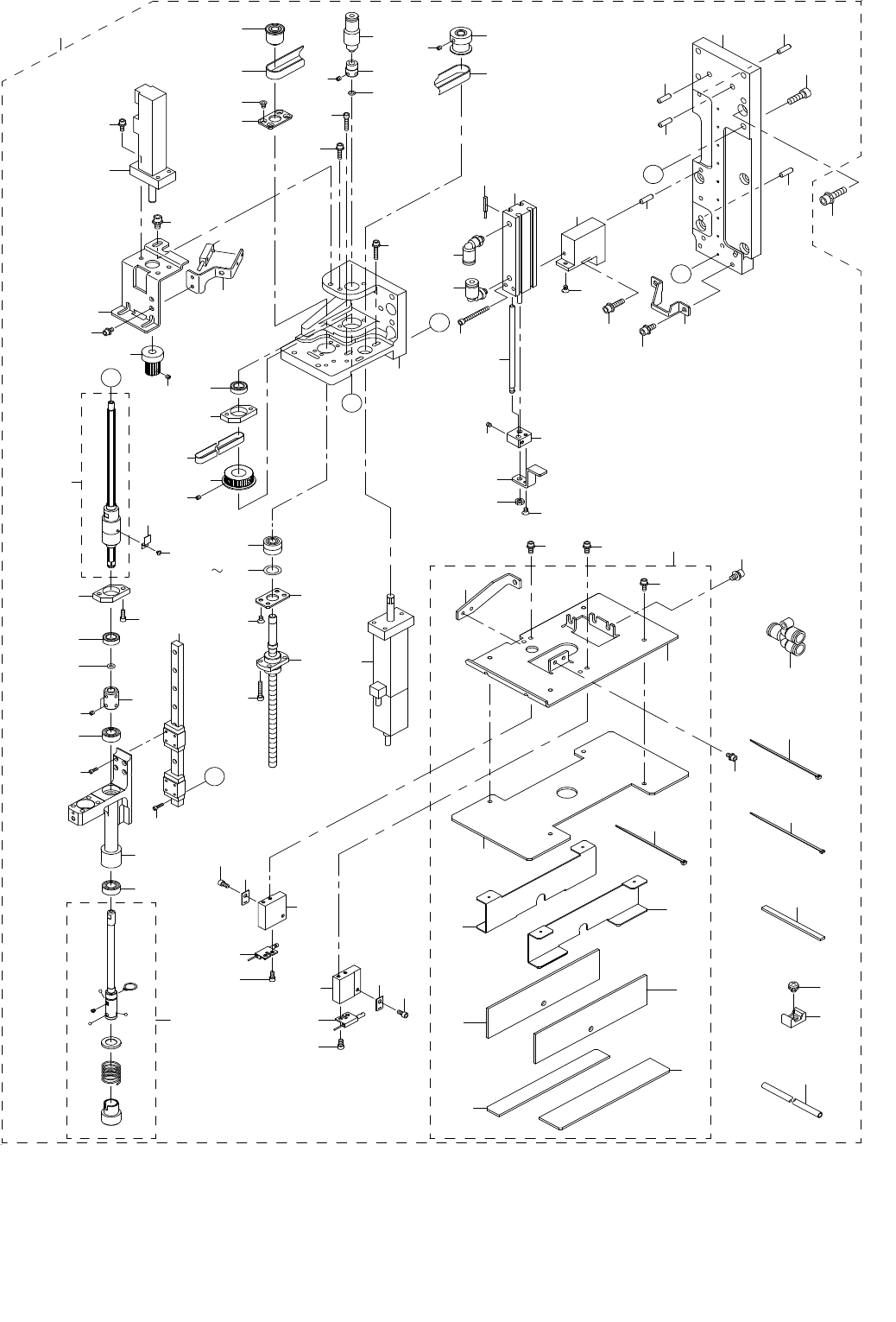

45.IC HEAD COMPONENTS(FOR KE-3020VR)
ＩＣ ヘッド関係（ＫＥ −３０２０ ＶＲ 用）
11
33
C
12
22
78
10
9
6
53
47
49
52
46
41
8
34
34
12
12
12
34
B
14
42
31
80
1
77
36
30
36
37
71
74
74
79
76
51
50
54
51
50
48
48
59
34
34
18
32
3
2
4
75
70
24
38
28
C
58
55
6
69
62
73
72
7
5
60
68
23
29
72
43
17
40
21
A
A
38
44
80
83
15
20
64
27
63
19
17
68
68
68
67
67
65
61
57
56
45
39
35
26
25
25
16
16
B
13
67
66
