H12HSQHEAD(Headwithpartsiderecognition)
H12HSQヘッド(パーツ側面認識機能付きヘッド)
AA74B13
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 K5168K 2 SCREW 小ネジ M02.5X006ﾊﾞｲﾝﾄﾞｺﾈｼﾞｽﾃﾝﾚｽ FE
45 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
46 W11081 2 WASHER,FLAT ワッシャ平 2.5X5X0.5(3ｶｸﾛ) FE
57 PM09TH2 1 BKT ＢＫＴ AL
58 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
59 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
60 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
61 PM09TG2 1 BKT ＢＫＴ AL
62 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
63 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
64 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
65 PJ17381 2 PLATE,INSULATING プレート絶縁 PL
66 PJ17391 4 BUSHING ブシュ PL
67 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
68 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
69 PB00MR1 1 COVER カバー AL
70 PX08882 1 NAMEPLATE 銘板 PL
71 PS03311 2 SHEET シート OT ConsumableParts
72 PB00MS1 1 COVER カバー AL
73 K52543 4 SCREW,C/RFLAT 小ネジ十穴平 M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ FE
74 PS03571 1 SHEET シート OT ConsumableParts
75 PX08660 1 SEAL,BARCODE シールバーコード OT
WithoutPicker,unitserialnumber
76 PX08670 1 SEAL,BARCODE シールバーコード OT
WithPicker,unitserialnumber
77 PX05131 2 NAMEPLATE,CAUTION 銘板 注意 PL
100
PTS-NXT2-04JE
Vol.1
This page intentionally blank.
101
PTS-NXT2-04JE
Vol.1

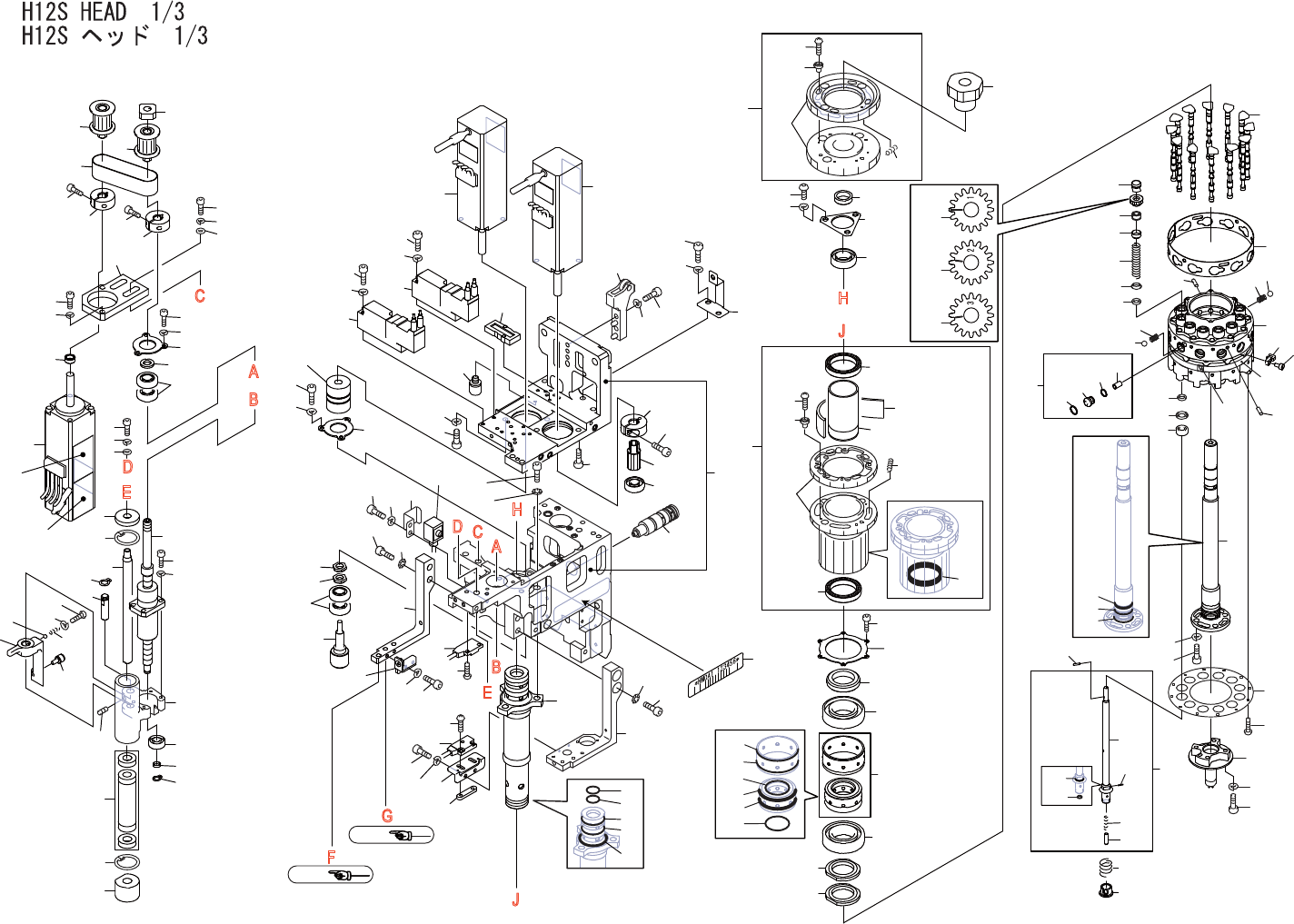

Ref.2/
Ref.2/
A
H
H
J
J
B
E
G
E
C
D
D
F
C
A
B
1
8
10
9
5
7
6
14
160
24
25
28
28
30
34
35
43
42
44
45
46
47
47.1
47.2
48
48
49
49
50
37
37.1
37.2
40
41
36
26
27
22
23
51
158
52
53
54
55
56
57.1
58
61
61
62
62
64
64
65
66
67
68
69
97
98
99
100.1
99
100
102
105
105.1
106
107
108
108
109
110
110
109
106
90
92
93
95
96
74
77
80
81
82
83
87
84
83.1
83.1
79
79.1
77.1
75
76
85
88
86
89
112
113
157
154
155
155
154
153
153
121
122
122.1
124
125
126
127
129
130
140
139
142
144
145
146
147
150
151
152
21
21.1
91
162
79.2
79.3
163
136
52
104
103
121.1
157.1
121.2
121.2
57.1
78
71
72
73
57
59
60
63
18
18
15
16
17
15
16
17
19
19
20
31
32
33
31.1
39
38
39
38
94.1
123.1
123
123.2
111
114
115
116
117
118
119
120
131
132
133
143
161
70
29
94.2
94
135
101
101.1
101.2
UH01527
102
