H12SHEAD1/3
H12Sヘッド1/3
UH01527
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
140 PM59831 12 ROLLER,NEEDLE ローラニードル FE
142 A5188Z 12 ORING Ｏリング ﾟ4.0X1.0(FKM70) OT ConsumableParts
143 PG00622 12 ORING Ｏリング OT ConsumableParts
144 PZ13362 12 SPRING,COIL スプリングコイル FE
145 PM59561 12 COLLAR カラー FE
146 PZ16856 12 SPRING,COIL スプリングコイル FE
147 PM19126 12 PIPE パイプ FE
150 H11797 1 PACKING パッキン KSYN-9 OT
151 A51721 1 ORING Ｏリング SS11 OT ConsumableParts
152 A5192B 1 ORING Ｏリング ﾟ12.5Xﾟ1.0 OT ConsumableParts
153 PZ16242 2 SPRING スプリング FE
154 H5065A 2 BALL,STEEL ボールスチール 3M/M FE
155 H21927 2 PIN,PARALLEL ピン平行 2ﾟX6Bｼｭ(H8) OT
157 H4436S 12 BEARING,MINIATURE ベアリングミニチュア DDL-840HPOP25LY121F OT
157.1
PM008K1 12 RETAINER,FELT 押えフェルト FE
158 PX04550 1 SEAL,BARCODE シールバーコード OT unitserialnumber
160 S1058B 1 SILENCER サイレンサ AN120-M3 OT
161 XB00763 1 VALVE,PRESSUREREDUCING バルブ減圧 OT
162 PX03741 1 NAMEPLATE 銘板 PL
163 PX00182 1 NAMEPLATE 銘板 PL
107
PTS-NXT2-04JE
Vol.1
N
N
P
P
M
S
R
R
M
G
F
Ref.1/
Ref.1/
S
1
2
3
13
14
15
16
17
18
19
20
21
30
31
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
58
59
60
61
65
66
67
68
69
70
28
29
4
88
88
89
5
7
8
10
6
34.1
1.1
1.2
76
78
79
80
81
90
91
27
27
27
27
27
26.1
32.1
33
33
28
29
22
23
12
11.1
87
24
25
52
53
54
55
56
57
62
63
62
63
77
82
83
26.2
26
11.2
11
32.2
32.3
32
64
64
75
84
85
86
UH01527
108
PTS-NXT2-04JE
Vol.1

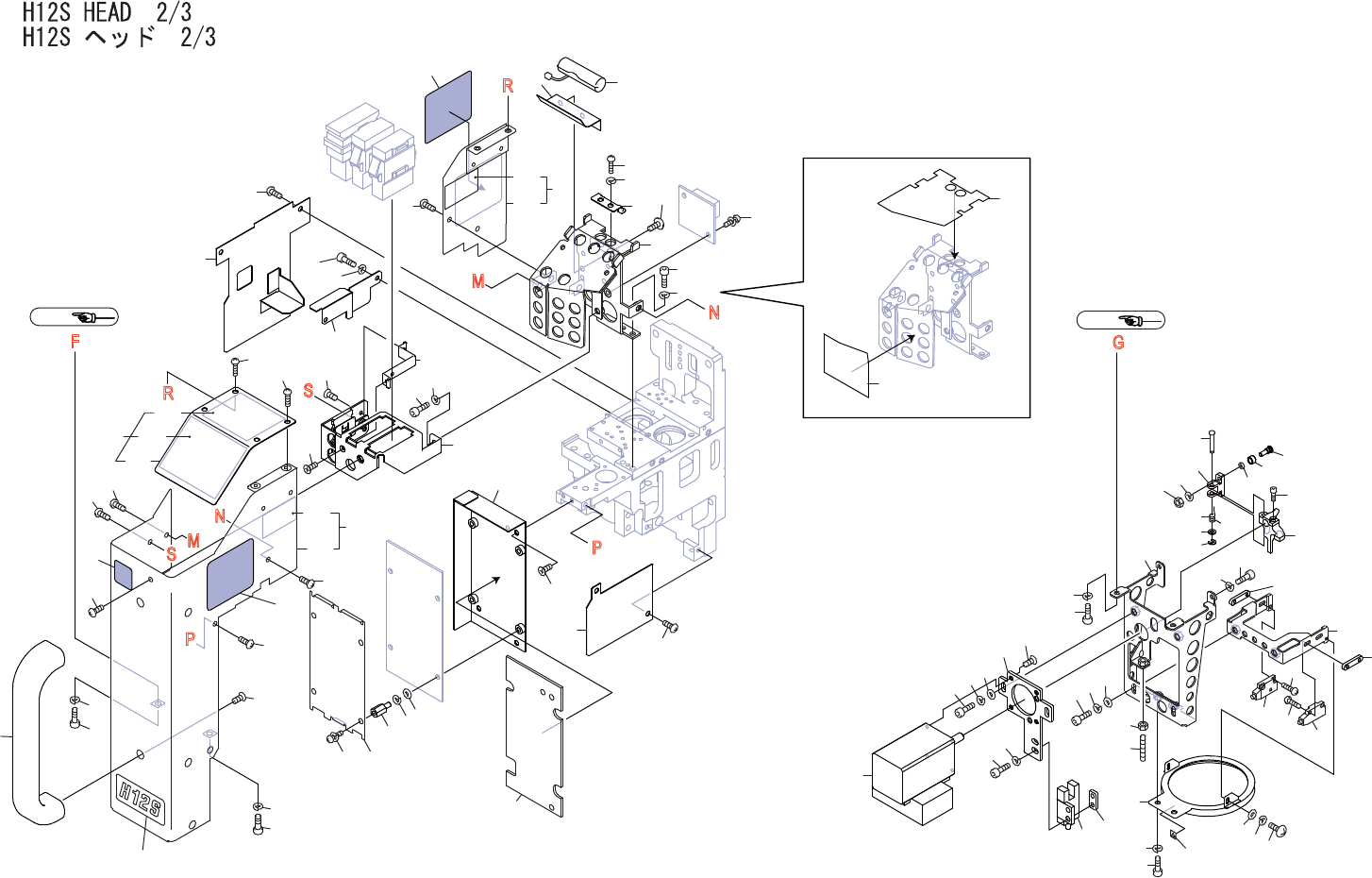

H12SHEAD2/3
H12Sヘッド2/3
UH01527
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB38410 1 COVER カバー AL
1.1 PS00243 1 SHEET シート OT ConsumableParts
1.2 PS00233 1 SHEET シート OT ConsumableParts
2 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
4 PB08934 1 BKT ＢＫＴ FE
5 K5178L 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X005ﾆｯｹﾙﾒｯｷ FE
6 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
7 K51990 2 SCREW,WASHERASS'Y 小ネジ座金組込み M03X006ﾅﾍﾞｾﾑｽP4 FE
8 PP00265 1 BKT ＢＫＴ FE
10 K51721 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
11 AA3WM03 1 COVER カバー OT
11.1 PB45064 1 COVER カバー AL
11.2 PS00831 1 SHEET シート OT ConsumableParts
12 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
13 PB38403 1 COVER カバー AL
14 H5273A 1 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
15 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
16 PB09784 1 BKT ＢＫＴ FE
17 K5169H 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
18 K5169M 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
19 PB12162 1 COVER カバー AL
20 H5268T 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
21 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
22 PB47372 1 COVER カバー AL
23 K52542 3 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
24 PB47382 1 COVER カバー AL
25 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
26 AA3WL03 1 COVER カバー OT
26.1 PB45074 1 COVER カバー AL
26.2 PS00831 1 SHEET シート OT ConsumableParts
27 K52542 5 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
28 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
29 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
30 PJ02874 1 HANDLE ハンドル OT
31 K5359E 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
32 AA2NA03 1 COVER カバー OT
32.1 PB45083 1 COVER カバー AL
109
