This page intentionally blank.
117
PTS-NXT2-04JE
Vol.1
N
M
S
F
G
G
F
P
M
N
P
K
K
S
T
U
T
U
23
22
94
96
95
1
1
1
2
3
4
5
6
6.1
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19.1
19.2
20
21
24
25
26
27
28
29
31
32
33
34
35
36
37
38
39
40
51
52
53
54
5
6
6.1
55
56
57
58
59
60
61
62
63
64
63
64
63
64
67
68
69
72
73
74
76
77
78
1
42
43
1
42
43
35.1
35.2
35.3
35.4
41
44
45
46
47
90
15.1
75
79
80.1
80.2
80
81
82
81
82
83
84
85
84
85
87
88
89
92
91
AA6ST12
118
PTS-NXT2-04JE
Vol.1

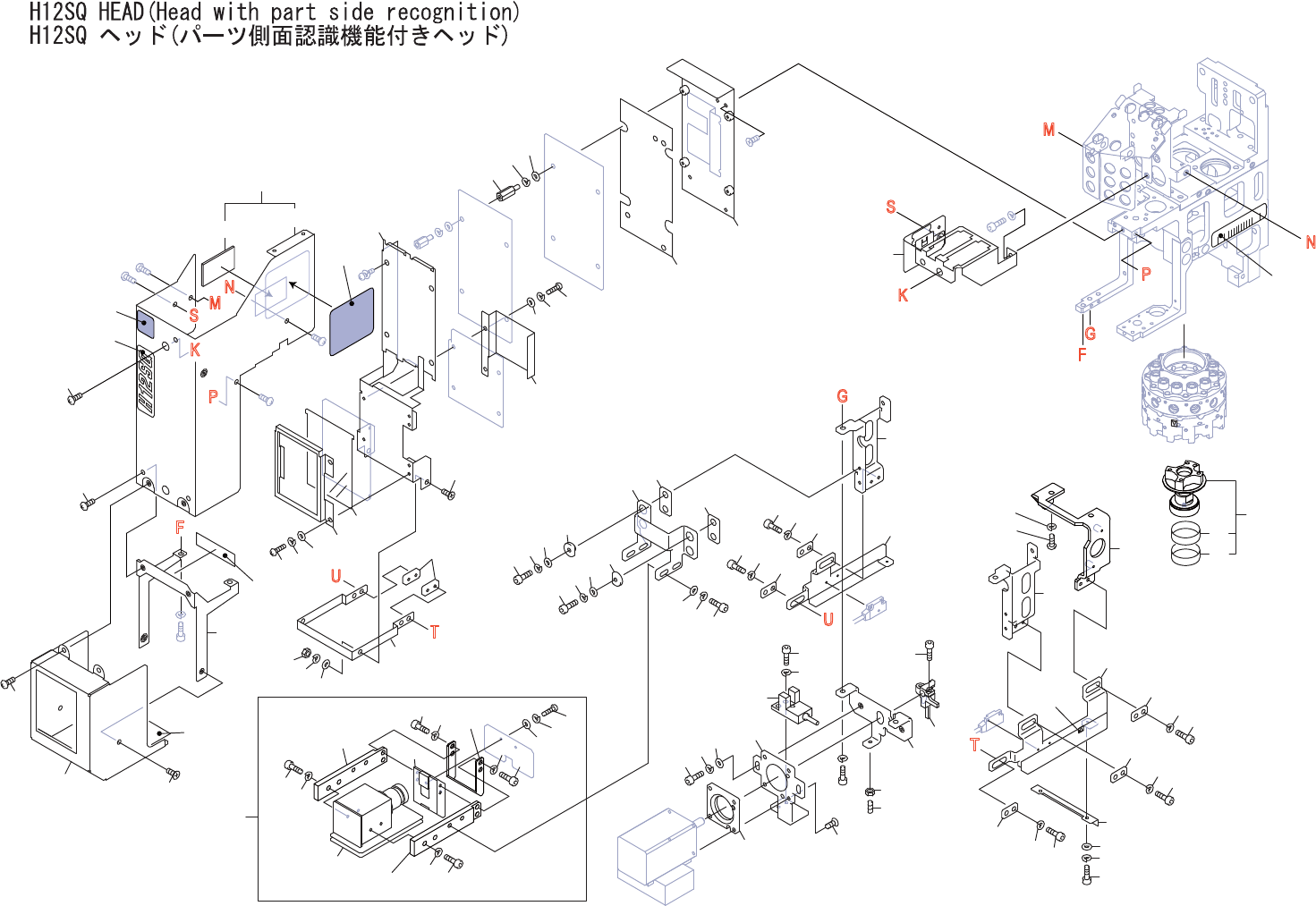

H12SQHEAD(Headwithpartsiderecognition)
H12SQヘッド(パーツ側面認識機能付きヘッド)
AA6ST12
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB73151 5 WASHER ワッシャ FE
2 PB74053 1 BKT,MOTOR ＢＫＴモータ AL
3 K51696 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.6X008 FE
4 PB88552 1 BKT ＢＫＴ AL
5 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
6 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
6.1 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
7 PJ17321 4 BUSHING ブシュ OT
8 PJ17420 2 PLATE,INSULATING プレート絶縁 OT
9 PB83333 1 BKT,CONNECTING ＢＫＴツナギ FE
10 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
11 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
12 W11080 2 WASHER,FLAT ワッシャ平 2X4.3X0.3(3ｶｸﾛ) FE
13 PB83341 1 COVER,TERMINAL カバー端子 FE
14 PS02892 1 SHEET シート OT ConsumableParts
15 PB83512 1 BKT ＢＫＴ AL
15.1 K51710 1 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
16 PB94512 1 COVER,P/B カバー押ボタン AL
17 K51710 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
18 PS02992 1 SHEET シート OT ConsumableParts
19 PB88524 1 BKT,SENSOR ＢＫＴセンサ FE
19.1 K5256A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
19.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
20 PS03421 1 SHEET シート OT ConsumableParts
21 PX00182 1 NAMEPLATE 銘板 PL
22 PX03301 1 NAMEPLATE,CAUTION 銘板注意 PL
23 PX05131 1 NAMEPLATE,CAUTION 銘板注意 PL
24 S32435 4 SPACER スペーサ BSE-312N OT
25 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
26 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
27 S4029E 1 SENSOR センサ PM-Y44P OT
28 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
29 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PB83352 1 RETAINER,COVER 押えカバー FE
32 K51756 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
33 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
34 W11081 2 WASHER,FLAT ワッシャ平 2.5X5X0.5(3ｶｸﾛ) FE
35 PB94472 1 BKT,COVER ＢＫＴカバー FE
