H12SQHEAD(Headwithpartsiderecognition)
H12SQヘッド(パーツ側面認識機能付きヘッド)
AA6ST12
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35.1 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
35.2 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
35.3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35.4 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
36 PJ15274 1 COVER,ACRYLIC カバーアクリル PL
37 PB83813 1 COVER,PROTECTIVE カバー保護 FE
38 K51756 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
39 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
40 W11081 4 WASHER,FLAT ワッシャ平 2.5X5X0.5(3ｶｸﾛ) FE
41 PB94441 1 BKT,SUPPORT ＢＫＴ支え AL
42 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
43 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
44 PB94481 2 NUT ナット FE
45 PB94460 1 BKT,COVER ＢＫＴカバー AL
46 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
47 K51710 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
51 PB74172 1 BKT ＢＫＴ FE
52 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
53 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
54 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
55 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
56 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
57 N4024A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X012ｸﾎﾞﾐｻｷ FE
58 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
59 PB94391 1 BKT ＢＫＴ FE
60 PB74074 1 BKT ＢＫＴ FE
61 PB94422 1 BKT,SENSOR ＢＫＴセンサ FE
62 PB94432 1 BKT,SENSOR ＢＫＴセンサ FE
63 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
64 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
67 PM04993 1 SPACER スペーサ AL
68 PM69422 1 ARM アーム FE
69 H5265A 1 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
72 PX05362 1 SEAL,BARCODE シールバーコード OT
WithoutPicker,unitserialnumber
73 PX05372 1 SEAL,BARCODE シールバーコード OT
WithPicker,unitserialnumber
74 PX07311 1 NAMEPLATE 銘板 PL
75 AA5CN03 1 CAMERA カメラ OT
76 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
120
PTS-NXT2-04JE
Vol.1
H12SQHEAD(Headwithpartsiderecognition)
H12SQヘッド(パーツ側面認識機能付きヘッド)
AA6ST12
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
78 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
79 XK04250 1 CAMERA カメラ OT
80 PM0BER0 1 BKT ＢＫＴ AL
80.1 PM0BEN0 1 BKT ＢＫＴ AL
80.2 PB02TT1 1 GUARD ガード FE
81 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
82 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
83 XP01392 1 PRISM プリズム OT
84 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
85 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
87 K5168K 2 SCREW 小ネジ M02.5X006ﾊﾞｲﾝﾄﾞｺﾈｼﾞｽﾃﾝﾚｽ FE
88 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
89 W11081 2 WASHER,FLAT ワッシャ平 2.5X5X0.5(3ｶｸﾛ) FE
90 AA6SB02 1 PIN,REFERENCE ピン基準 OT
91 PS02902 1 SHEET シート OT ConsumableParts
92 PS03113 1 SHEET シート OT ConsumableParts
94 AA78B00 1 COVER カバー OT
95 PB94502 1 COVER カバー AL
96 PS00831 1 SHEET シート OT ConsumableParts
121
PTS-NXT2-04JE
Vol.1

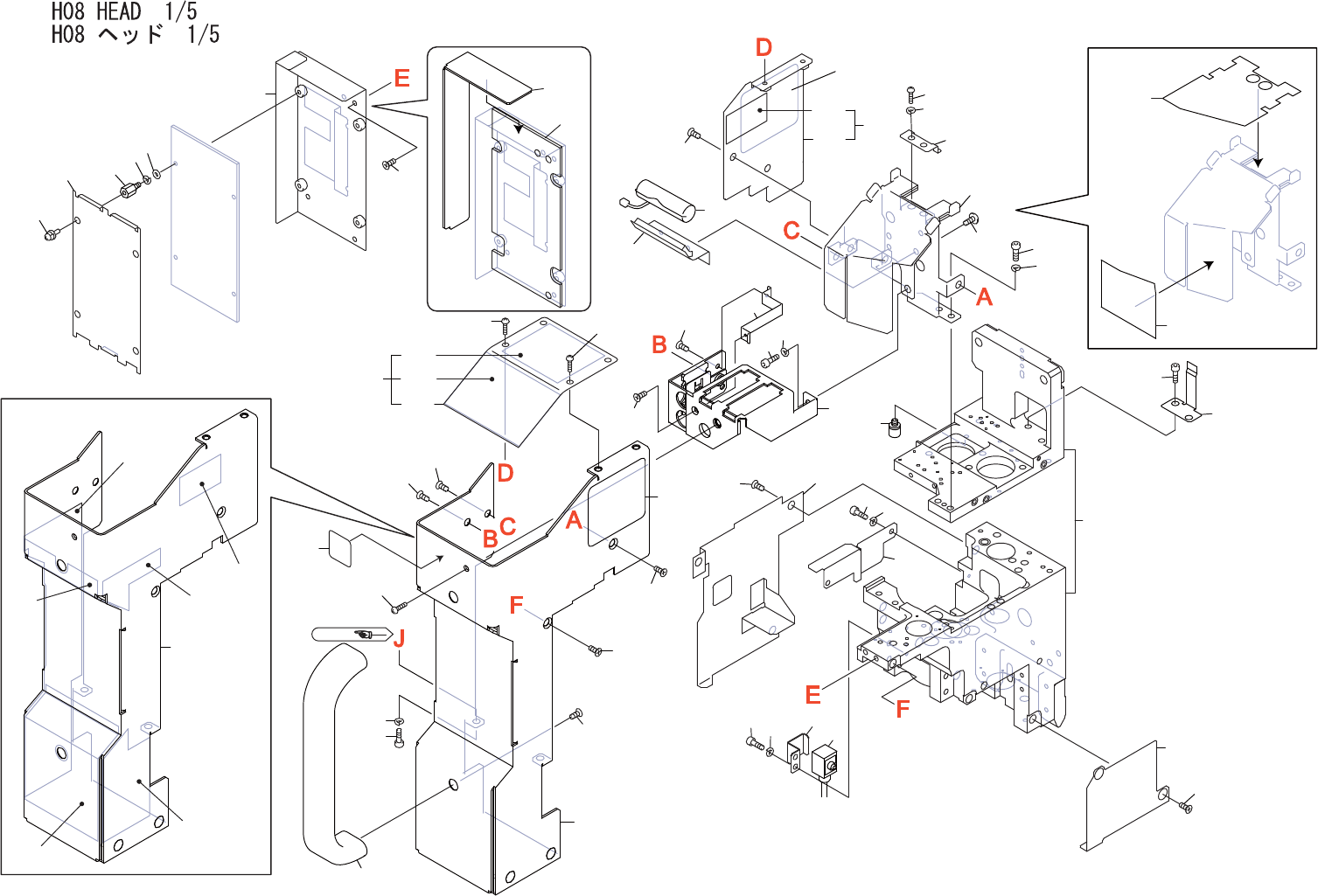

Ref.3/
17
15
1
37
34.8
29
5
31
33
33
30
32
20
19
27
18
21
23
22
26
43
36
44
47
48
45
46
42
16
49
18.1
18.2
42.1
42.2
50
50
34.1
54
53
8
7
9
10
13
11
12
14
24
25
35
35
35
34
35.1
35.3
35.2
39
39
38.1
52
38 38.2
38.3
24.1
24.2
34.7
34.3
34.2
34.4
34.5
34.6
UH00490
