H08HEAD1/5
H08ヘッド1/5
UH00490
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
34.5 PS00304 1 SHEET シート OT ConsumableParts
34.6 PS00314 1 SHEET シート OT ConsumableParts
34.7 PS00831 1 SHEET シート OT ConsumableParts
34.8 K5178L 1 SCREW,C/RPAN 小ネジ十穴鍋 M03X005ﾆｯｹﾙﾒｯｷ FE
35 K5186N 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
35.1 K5186N 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
35.2 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
35.3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 PJ02874 1 HANDLE ハンドル OT
37 K5359E 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
38 AA54B02 1 COVER カバー OT
38.1 PB08874 1 COVER カバー AL
38.2 PS00253 1 SHEET シート OT ConsumableParts
38.3 PS00263 1 SHEET シート OT ConsumableParts
39 K5178L 4 SCREW,C/RPAN 小ネジ十穴鍋 M03X005ﾆｯｹﾙﾒｯｷ FE
42 PP01162 1 COVER,TERMINAL カバー端子 FE
42.1 PS00455 1 SHEET シート OT ConsumableParts
42.2 PS00323 1 SHEET シート OT ConsumableParts
43 K5169M 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
44 S3228S 4 SPACER スペーサ BSF-308E OT
45 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
46 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
47 PB11643 1 COVER カバー FE
48 K51981 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X006P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
49 PX03301 1 NAMEPLATE,CAUTION 銘板注意 PL
50 PX05131 2 NAMEPLATE,CAUTION 銘板注意 PL
52 H1021H 1 BATTERY バッテリ ER6VLY OT ConsumableParts
53 PB50892 1 DOG,SW ドッグＳＷ FE
54 H5277A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X012 FE
124
PTS-NXT2-04JE
Vol.1
This page intentionally blank.
125
PTS-NXT2-04JE
Vol.1

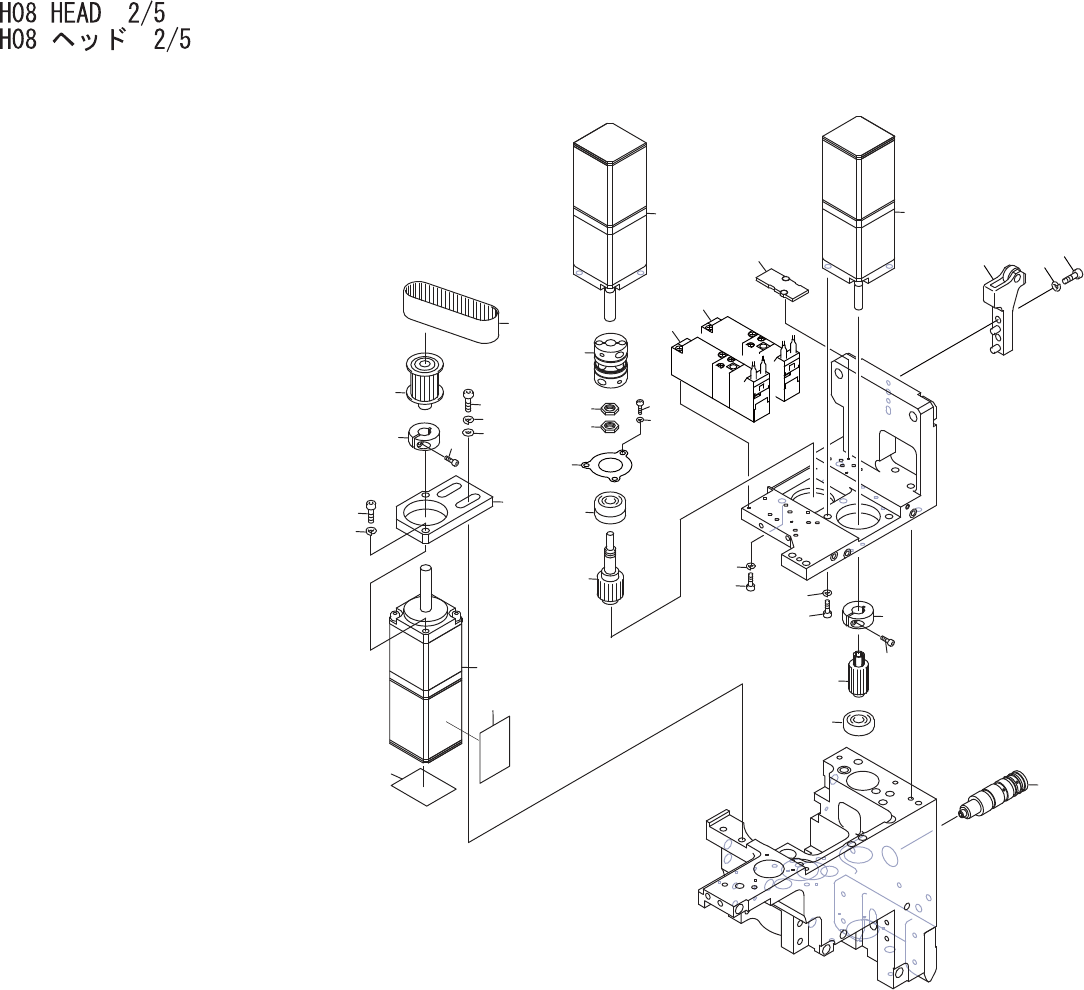

2
3
4
5
42
33
30
31
32
12
13
13
16
14
18
15
7
6
8
24
25
26
1
11
10
9.1
9.2
9.3
19
21
20
23
38
38.1
39
40
41
17
UH00490
126
PTS-NXT2-04JE
Vol.1
