H08QHEAD(Headwithpartsiderecognition) H0 8Qヘ ッド( パーツ 側面認識 機能付 きヘッ ド) AA6SR15 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB73151 5 WASHER ワッシ ャ FE 2 PB…

100%1 / 967
A
C
B
G
G
J
F
C
A
F
K
K
L
LB
J
T
U
U
T
92
91
23
22
1
1
1
2
4
5
6
6.1
7
7
8
8
9
10
11
12
13
14
15
19
21
24
25
26
27
28
29
31
32
33
34
36
37
38
39
40
51
52
53
54
55
56
59
60
61
62
63
64
63
64
63
64
95
94
96
72
73
74
76
77
78
19.1
19.2
67
68
15.1
65.1
65.1
65.1
35
16
17
18
20
45
46
47
35.1
35.2
35.3
35.4
41
44
1
42
43
1
42
43
75
79
80.1
80
81
82
81
82
83
84
85
84
85
87
88
89
80.2
65.1
90
65.2
AA6SR15
142
PTS-NXT2-04JE
Vol.1

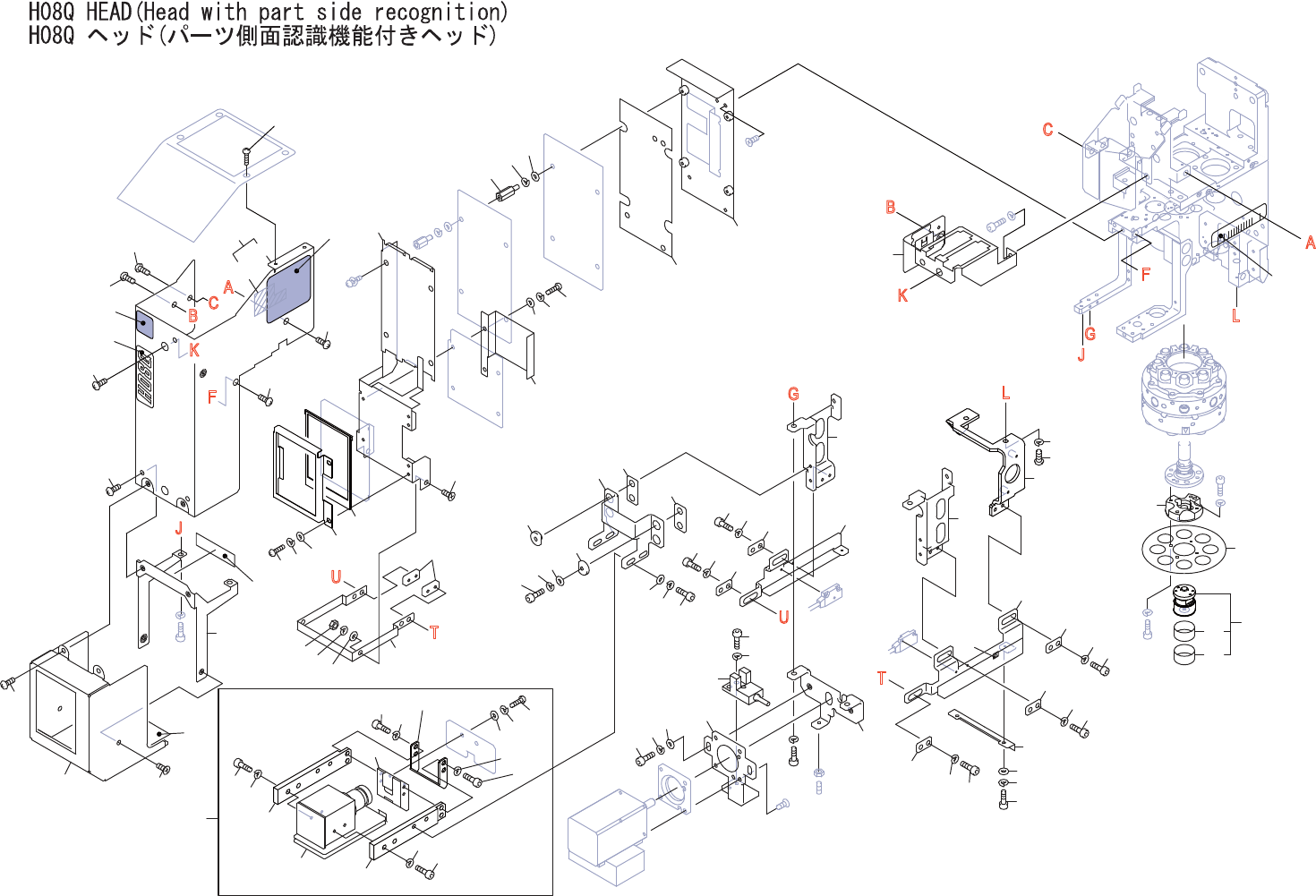

H08QHEAD(Headwithpartsiderecognition)
H08Qヘッド(パーツ側面認識機能付きヘッド)
AA6SR15
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB73151 5 WASHER ワッシャ FE
2 PB74053 1 BKT,MOTOR ＢＫＴモータ AL
4 PB88552 1 BKT ＢＫＴ AL
5 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
6 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
6.1 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
7 PJ17321 4 BUSHING ブシュ OT
8 PJ17420 2 PLATE,INSULATING プレート絶縁 OT
9 PB83333 1 BKT,CONNECTING ＢＫＴツナギ FE
10 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
11 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
12 W11080 2 WASHER,FLAT ワッシャ平 2X4.3X0.3(3ｶｸﾛ) FE
13 PB83341 1 COVER,TERMINAL カバー端子 FE
14 PS02892 1 SHEET シート OT ConsumableParts
15 PB83512 1 BKT ＢＫＴ AL
15.1 K51710 1 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
16 PB94512 1 COVER,P/B カバー押ボタン AL
17 K51710 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
18 PS02992 1 SHEET シート OT ConsumableParts
19 PB88524 1 BKT,SENSOR ＢＫＴセンサ FE
19.1 K5256A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
19.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
20 PS03421 1 SHEET シート OT ConsumableParts
21 PX00182 1 NAMEPLATE 銘板 PL
22 PX03301 1 NAMEPLATE,CAUTION 銘板注意 PL
23 PX05131 1 NAMEPLATE,CAUTION 銘板注意 PL
24 S32435 4 SPACER スペーサ BSE-312N OT
25 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
26 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
27 S4029E 1 SENSOR センサ PM-Y44P OT
28 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
29 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PB04XX0 1 RETAINER,COVER 押えカバー FE
32 K51756 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
33 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
34 W11081 2 WASHER,FLAT ワッシャ平 2.5X5X0.5(3ｶｸﾛ) FE
35 PB94472 1 BKT,COVER ＢＫＴカバー FE
35.1 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
143
PTS-NXT2-04JE
Vol.1
H08QHEAD(Headwithpartsiderecognition)
H08Qヘッド(パーツ側面認識機能付きヘッド)
AA6SR15
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35.2 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
35.3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35.4 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
36 AA94B00 1 COVER カバー OT
37 PB83813 1 COVER,PROTECTIVE カバー保護 FE
38 K51756 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
39 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
40 W11081 4 WASHER,FLAT ワッシャ平 2.5X5X0.5(3ｶｸﾛ) FE
41 PB94441 1 BKT,SUPPORT ＢＫＴ支え AL
42 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
43 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
44 PB94481 2 NUT ナット FE
45 PB94460 1 BKT,COVER ＢＫＴカバー AL
46 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
47 K51710 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
51 PB73051 1 BKT ＢＫＴ FE
52 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
53 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
54 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
55 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
56 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 PB94391 1 BKT ＢＫＴ FE
60 PB74074 1 BKT ＢＫＴ FE
61 PB94404 1 BKT,SENSOR ＢＫＴセンサ FE
62 PB94414 1 BKT,SENSOR ＢＫＴセンサ FE
63 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
64 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
65.1 K52542 4 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
65.2 K52542 4 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
67 PB58463 1 COVER カバー AL
68 PM91351 1 BKT ＢＫＴ AL
72 PX05402 1 SEAL,BARCODE シールバーコード OT
WithoutPicker,unitserialnumber
73 PX05411 1 SEAL,BARCODE シールバーコード OT
WithPicker,unitserialnumber
74 PX07301 1 NAMEPLATE 銘板 PL
75 AA5CR03 1 CAMERA カメラ OT
76 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
77 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
78 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
