PTS-NXT2-04JE - 第170页
D F L F G DETAIL-K K G H J J D E E H L 48 43 69 70 51 52 53 54 54 55 55 62 47 59 84 84 58 56 44 43 28 29 30 31 34 18 20 19 19 21 23 25 23 24 13 17 78 77 68 79 83 83 83 40 41 33.2 42 45 45 45 46 46 46 61.1 64 65 66 67 1 2…
H04HEAD2/4
H04ヘッド2/4
UH00845
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
74 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
75 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT
76 K5175R 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X004ｽﾃﾝﾚｽ FE ACC-76
77 PH00897 1 ARM アーム FE
78 H5265A 1 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
79 PH00907 1 ARM アーム FE
80 PZ04721 1 SPRING,TORSION スプリングネジリ FE
81 PM46182 1 PIN ピン FE
82 S1020A 1 CIR-CLIP サークリップ ST-EW-2 FE
83 W1039T 1 WASHER,FLAT ワッシャ平 2.6M/MX0.5X5 FE
84 PM27723 2 PIN,ROLLER ピンローラ FE
85 PM33901 2 ROLLER ローラ FE
86 N1074Z 2 NUT,HEX ナット六角 M2.5ｽﾃﾝﾚｽ FE
87 PP00143 1 BKT,MOTOR ＢＫＴモータ AL
88 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
89 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
90 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
91 XM00182 1 MOTOR,STEPPING モータステッピング OT
92 K5169R 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.6X005 FE
93 S4077K 1 SENSOR,PHOTO センサフォト PM-F44P OT
94 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
95 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
96 PP00171 1 NUT ナット FE
97 AA18D03 1 PIN,REFERENCE ピン基準 OT
98 H5268X 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X010 FE
99 W1020H 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
2.5M/M FE
169
PTS-NXT2-04JE
Vol.1
D
F
L
F
G
DETAIL-K
K
G
H
J
J
D
E
E
H
L
48
43
69
70
51
52
53
54
54
55
55
62
47
59
84
84
58
56
44
43
28
29
30
31
34
18
20
19
19
21
23
25
23
24
13
17
78
77
68
79
83
83
83
40
41
33.2
42
45
45
45
46
46
46
61.1
64
65
66
67
1
2
3
4
5
6
7
8
14
16
26
27
27
49
50
15
33.1
38
37
39
60.1
11
12
10
22
33.3
35
36
61
63
76
72
73
75
74
80
82
81
32
60
33
57
57.1
57.2
57.3
9
UH00845
170
PTS-NXT2-04JE
Vol.1

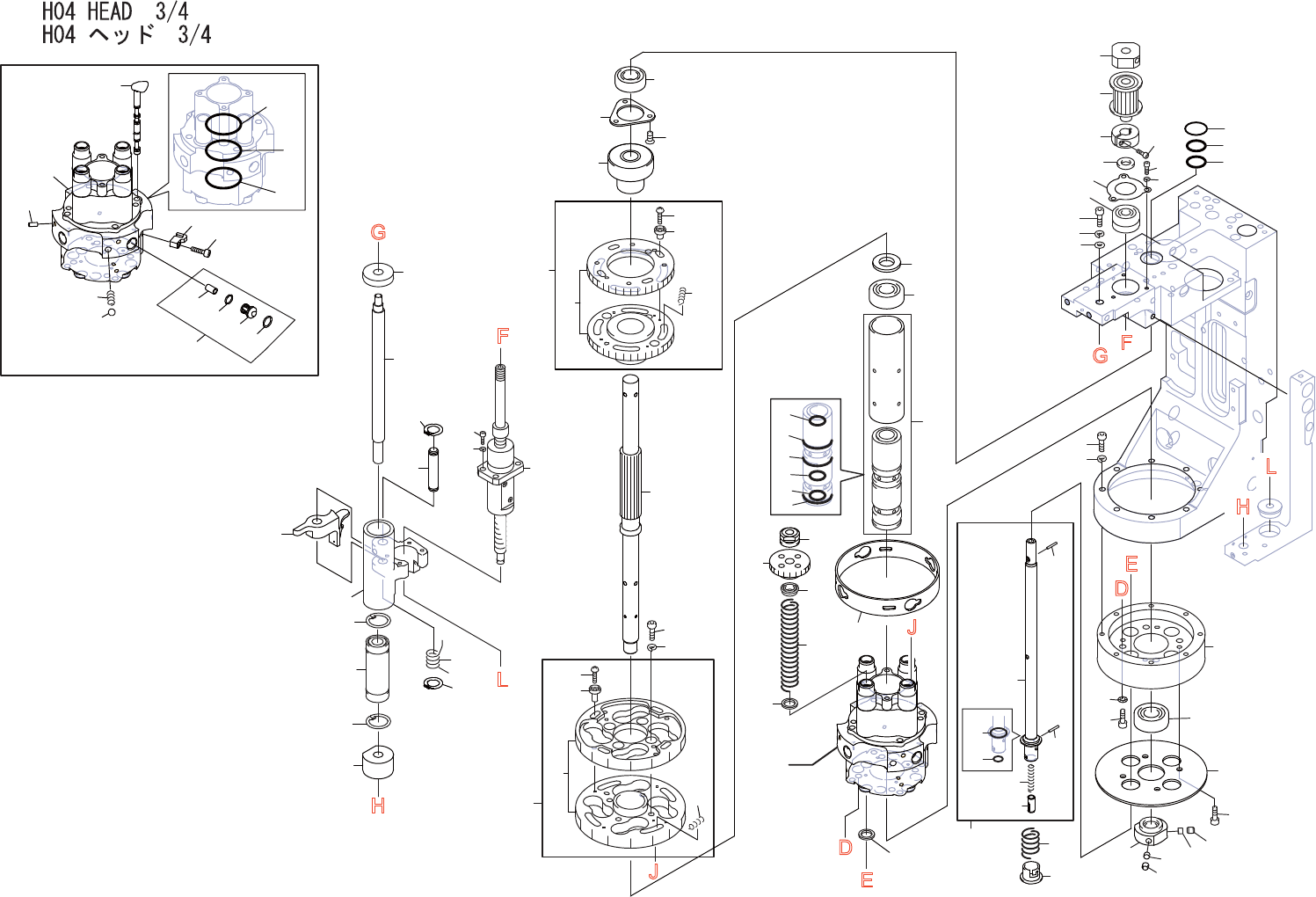

H04HEAD3/4
H04ヘッド3/4
UH00845
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 N1040S 1 NUT,LOCK ナットロック RN5 FE
2 XP00522 1 PULLEY プーリ OT
3 PM04633 1 COLLAR カラー FE
4 H5268T 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
5 PM04614 1 COLLAR カラー FE
6 PP00131 1 RETAINER,BEARING 押えベアリング FE
7 H5265A 3 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
8 W1020A 3 WASHER,LOCK ワッシャスプリング 2M/M FE
9 H4897A 1 BEARING ベアリング AC5-14DBP5 OT
10 XB01664 1 BALLSCREW ボールネジ OT
11 H5268Z 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X008 FE
12 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
13 PZ12272 1 SHAFT シャフト FE
14 H5274A 1 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
15 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
16 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
17 PG01271 1 STOPPER ストッパ PL
18 PM25928 1 SLIDER スライダ AL
19 S10015 2 CIR-CLIP サークリップ RTW12 OT
20 XB00642 1 BEARING,SLIDE ベアリングスライド OT
21 PG01281 1 STOPPER ストッパ PL
22 PM46973 1 ARM アーム FE
23 S1027A 2 CIR-CLIP サークリップ STW5 OT
24 PM27732 1 PIN ピン FE
25 PZ04513 1 SPRING,TORSION スプリングネジリ FE
26 A5172Z 1 ORING Ｏリング SS10.5 OT ConsumableParts
27 H1163B 2 PACKING パッキン MYN-8 OT
28 H4900A 1 BEARING ベアリング 688ZZ OT
29 PB22721 1 RETAINER,BEARING 押えベアリング FE
30 K5169H 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
31 R2054L 1 RING,LOCKING リング締結 MN-8-14 OT
32 AA11H07 1 GEAR ギヤ OT
33 PM48915 1 GEAR ギヤ FE
33.1 PM04893 4 COLLAR カラー FE
33.2 PZ39231 4 SCREW,C/RPAN 小ネジ十穴鍋 FE
33.3 PZ04641 4 SPRING スプリング FE
34 AA0BC08 1 GEAR ギヤ OT
35 AA11K08 1 GEAR ギヤ OT
171
PTS-NXT2-04JE
Vol.1
