49 8 9 10 11 30 29 28 35 34 18 5 3 4 4 7 6 19 19.1 20 21 25 25.1 41 40 45 47 48 46 42 26 27 43 2 31 32 33 37 AA15Y14 176 PTS-NXT2-04JE Vol.1
H04HEAD4/4
H04ヘッド4/4
UH00845
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XB03330 2 VALVE,SOL バルブＳＯＬ OT
2 XB00763 1 VALVE,PRESSUREREDUCING バルブ減圧 OT
3 XS01185 4 SPOOL スプール OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
6 H3176D 1 PLATE プレート SYJ3000-21-2A OT
7 XS00842 1 SENSOR,PRESSURE センサ圧力 OT
8 PJ06032 1 PLATE,ACRYLIC プレートアクリル OT
9 H1122D 1 VALVE,SOL バルブＳＯＬ SYJ3140-5M0U FE
10 XS01843 1 CYLINDER シリン
ダ
OT
175
PTS-NXT2-04JE
Vol.1
49
8
9
10
11
30
29
28
35
34
18
5
3
4
4
7
6
19
19.1
20
21
25
25.1
41
40
45
47
48
46
42
26
27
43
2
31
32
33
37
AA15Y14
176
PTS-NXT2-04JE
Vol.1

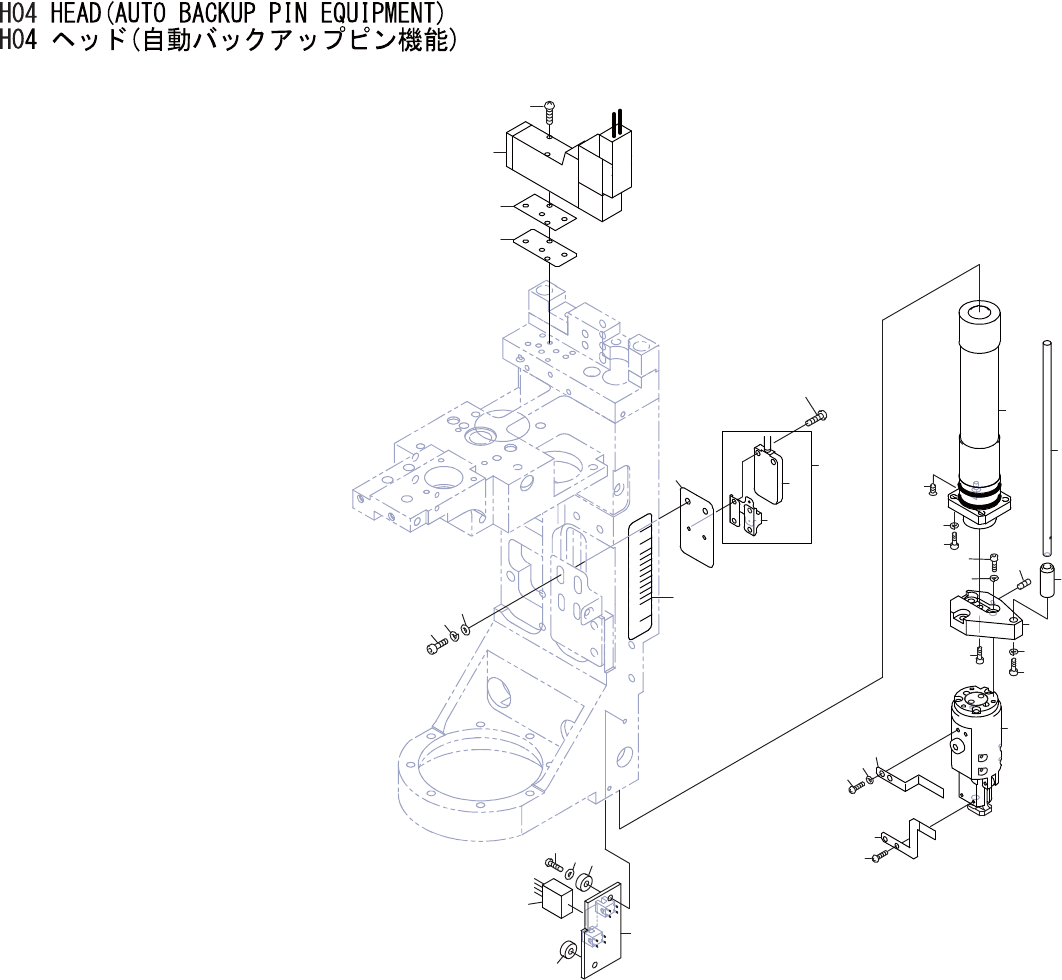

H04HEAD(AUTOBACKUPPINEQUIPMENT)
H04ヘッド(自動バックアップピン機能)
AA15Y14
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 AA17R10 1 CHUCK チャック OT
3 RH15564 1 HARNESS ハーネス OT
4 S3227R 2 SPACER スペーサ C-2002.5 OT
5 XK04851 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
6 K5175X 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X008ｽﾃﾝﾚｽSUS FE
7 W1039A 2 WASHER,FLAT ワッシャ平 2M/M FE
8 PB79391 1 BKT,SENSOR ＢＫＴセンサ FE
9 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
10 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
11 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
18 PB30962 1 DOG,SW ドッグＳＷ FE
19 K5180G 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X0040ﾊﾞﾝ3ｼｭ(3ｶｸﾛ) FE
19.1 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
20 PB30973 1 DOG,SW ドッグＳＷ FE
21 K5180C 2 SCREW,C/RPAN 小ネジ十穴鍋 M01.7X0030ﾊﾞﾝ3ｼｭ(3ｶｸﾛ) FE
25 PM08TL1 1 FLANGE フランジ AL
25.1 N4087K 2 SCREW,HEXSOCKETSET ネジ六角穴止め M01.6X002ｸﾎﾞﾐｻｷ FE
26 H5265A 3 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
27 W1020A 3 WASHER,LOCK ワッシャスプリング 2M/M FE
28 H5265A 1 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
29 H5266A 1 BOLT,HEXSOCKET ボルト六角穴 M02X006 FE
30 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
31 XS01843 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT,HEXSOCKET ボルト六角穴 M02X008 FE
33 W1020A 3 WASHER,LOCK ワッシャスプリング 2M/M FE
34 PM55703 1 SHAFT シャフト FE
35 PM55002 1 BUSHING,GUIDE ブシュガイド OT
37 K51684 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X006(3ｶｸﾛ) FE
40 AA53A01 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 OT
42 XS02681 1 SLIT スリット OT
43 K5175M 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X004(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
45 PJ06032 1 PLATE,ACRYLIC プレートアクリル OT
46 H1122D 1 VALVE,SOL バルブＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット SYJ3000-14-2 OT ACC-46
48 . 2 SCREW 小ネジ SY100-33-3 OT ACC-46
49 PX03341 1 SEAL,BARCODE シール バーコード OT unitserialnumber
