H02HEAD1/6 H02ヘ ッド1 /6 QK87404 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB016D3 1 COVER,UPPER カ バー 上 AL 2 K5186R 4 SCREW,C/RCOUNTERSUNK 小 ネジ 十穴…
B
B
A
A
C
C
2
1
3
4
5
22
6
7
8
12
9
15
13
14
16
10
17
1
9
20
18
22
21
30
30
29
23
24
26
25
24
24
31
30.1
30.1
29
27
28
18
18
35
35
34
33
25.1
39
39
21.1
QK87404
182
PTS-NXT2-04JE
Vol.1

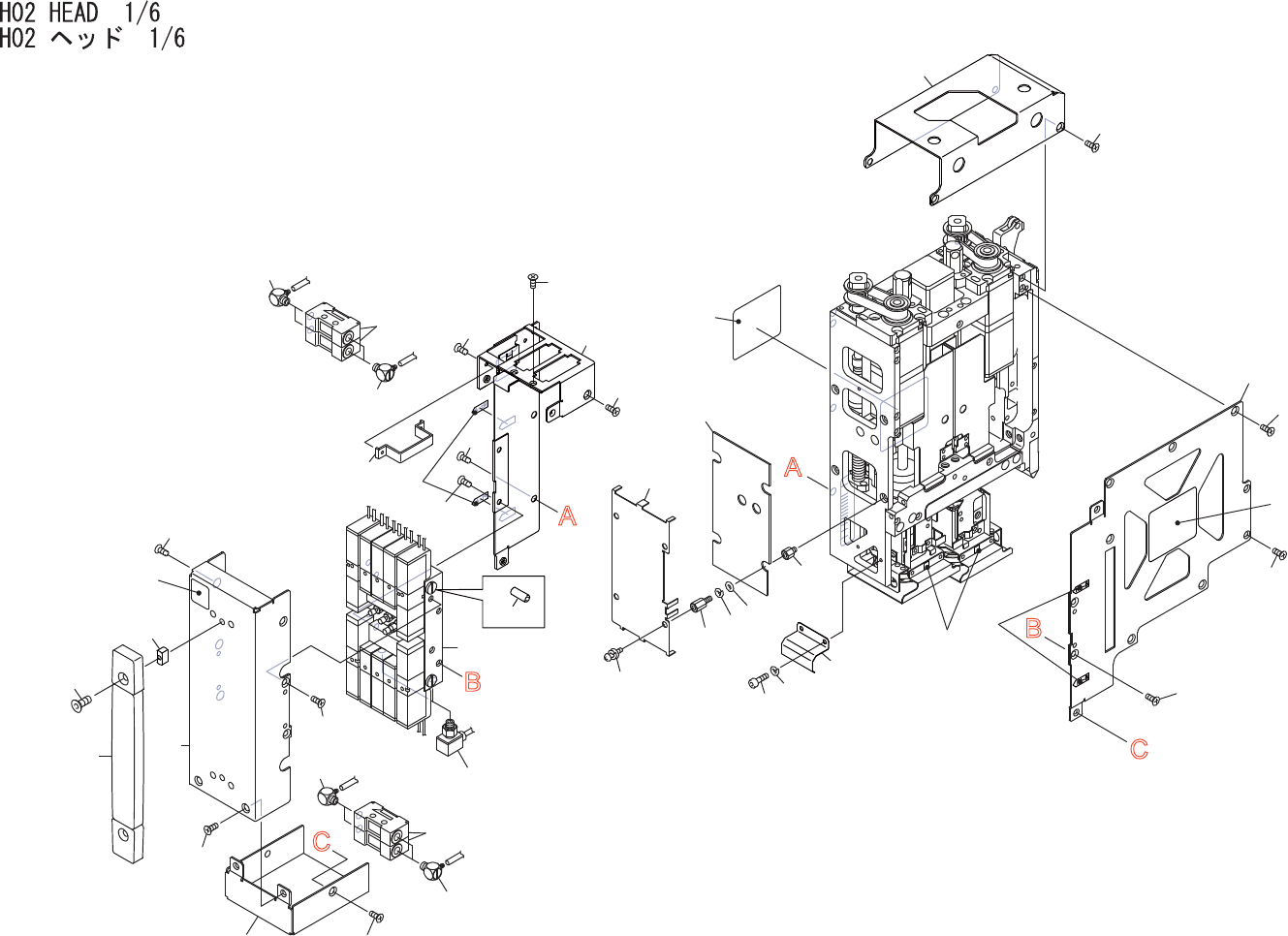

H02HEAD1/6
H02ヘッド1/6
QK87404
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB016D3 1 COVER,UPPER カバー上 AL
2 K5186R 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005(3ｶｸﾛ) FE
3 PB98262 1 COVER,SIDE カバーサイド AL
4 K5186R 6 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005(3ｶｸﾛ) FE
5 K5170X 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.5X005(3ｶｸﾛ) FE
6 PB98283 1 BKT,RETAINER ＢＫＴ押え FE
7 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
8 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
9 PB94722 1 COVER カバー FE
10 K5199Y 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X005P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
12 S3228S 4 SPACER スペーサ BSF-308E OT
13 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
14 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
15 PS03231 1 SHEET シート OT ConsumableParts
16 S3272X 4 SPACER スペーサ MSB-305-03E OT
17 PB86145 1 COVER,SIDE カバーサイド AL
18 K5186R 6 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005(3ｶｸﾛ) FE
19 K51700 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(3ｶｸﾛ) FE
20 PB83472 1 BKT,RETAINER ＢＫＴ押え FE
21 XB03123 1 VALVE,UNIT バルブユニット OT
21.1 XH00940 4 FILTER フィルタ OT
22 K5186R 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005(3ｶｸﾛ) FE
23 PB98243 1 COVER カバー AL
24 K5186R 8 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005(3ｶｸﾛ) FE
25 T50032 1 HANDLE 取手 THA-192-1<TG> OT
25.1 PM0FTY1 2 SPACER スペーサ FE
26 K5358A 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X010 FE
27 PB98252 1 COVER,LOWER カバー下 AL
28 K5186R 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005(3ｶｸﾛ) FE
29 XS01582 4 SENSOR センサ OT
30 A4068H 4 ELBOW エルボ M-5ALU-4 OT
30.1 A4068G 4 ELBOW エルボ M-5ALU-3 OT
31 S4033G 2 SENSOR,PRESSURE センサ圧力 PSE543-M5 OT
33 PX08531 1 NAMEPLATE 銘板 PL
34 PX03301 1 NAMEPLATE,CAUTION 銘板注意 PL
35 PX05131 2 NAMEPLATE,CAUTION 銘板注意 PL
39 PX09460 1 NAMEPLATE 銘板 PL SET
183
PTS-NXT2-04JE
Vol.1
C
C
B
B
A
A
17
45
37
35
36
33
34
30
31
32
29
41
43
42
37
36
35
38
40
39
54
55
53
46
44
37
35
36
47
49
48
37
35 36
50
51
52
28
23
21
22
20
27
23
25
24
18
19
16
15
9
10
12
11
61
60
13
14
9
58
57
3
2
6
8
7
5
4
1
26
14.1
5.1
62
62
56
59
63
64
65
66
67
68
66
67
68
QK87404
184
PTS-NXT2-04JE
Vol.1
