PTS-NXT2-04JE - 第244页

244 PTS-NXT2-04JE Vol.1

PARTSCAMERA(HIGHRESOLUTIONCAMERA)

パーツカメラ(高分解能カメラ)

UG00814

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 H2093E 2 PIN,PARALLEL ピン平行ﾟ4X10Aｼｭｽﾃﾝﾚｽ OT

2 XR00331 1 LENS レンズ OT

3 H5178A 3 BOLT,HEX ボルト六角 M05X020 FE

4 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE

5 W1044A 3 WASHER,FLAT ワッシャ平 4W-5 FE

6 PM82981 1 BKT ＢＫＴ FE

7 H5295A 4 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE

8 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

9 W1040S 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE

10 PJ06591 4 BUSHING ブシュ AL

11 PH00371 1 BKT ＢＫＴ AL

12 K5357T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE

13 XK00795 1 CAMERA カメラ OT

14 PX04771 1 SEAL,BARCODE シールバーコード OT unitserialnumber

15 PG04703 1 SEAL,RUBBER シールゴム PL

16 PJ19410 1 COLLAR,SPACER カラースペーサ PL

243

PTS-NXT2-04JE

Vol.1

244

PTS-NXT2-04JE

Vol.1

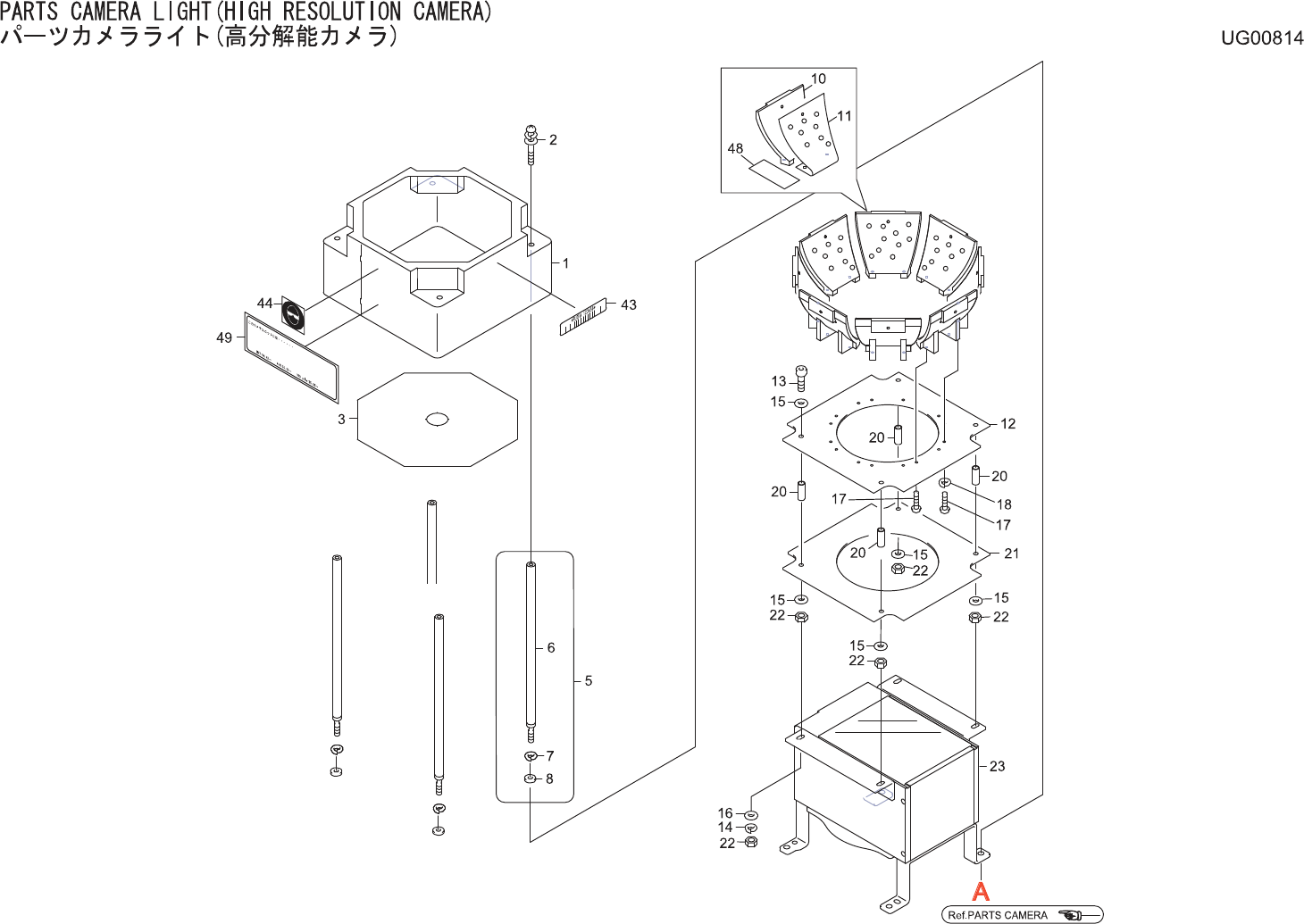

PARTSCAMERALIGHT(HIGHRESOLUTIONCAMERA)

パーツカメラライト(高分解能カメラ)

UG00814

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PB65482 1 COVER カバー FE

2 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE

3 XK03144 1 COVER,GLASS カバーガラス OT

5 AA3XK03 4 BOLT ボルト OT

6 PM98573 4 BOLT ボルト FE

7 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

8 PM02885 4 WASHER ワッシャ FE

10 DBGC1672 8 HOLDER,LIGHT ホルダライト OT

11 XK05270 8 BOARD,PRINTEDCIRCUIT 基板プリント OT

12 XK04760 1 BOARD,PRINTEDCIRCUIT 基板プリント OT

13 H5282A 4 BOLT,HEXSOCKET ボルト六角穴 M03X030 FE

14 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE

15 W1040R 8 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE

16 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE

17 N4001S 16 SCREW ネジ U-2506-S1ｾﾑｽﾈｼﾞ FE

18 W10017 1 WASHER ワッシャ EE-0306-05R FE

20 S32270 4 SPACER スペーサ CZ-315 OT

21 XK04772 1 BOARD,PRINTEDCIRCUIT 基板プリント OT

22 N10795 8 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE

23 AA2RT09 1 LAMP ランプ OT

43 PX04781 1 SEAL,BARCODE シールバーコード OT unitserialnumber

44 PZ25701 1 SEAL シール PL

48 PZ37160 1 TAPE テープ OT 100pieces/set

49 PX08560 1 NAMEPLATE 銘板 OT

245

PTS-NXT2-04JE

Vol.1
