270
PTS-NXT2-04JE
Vol.1

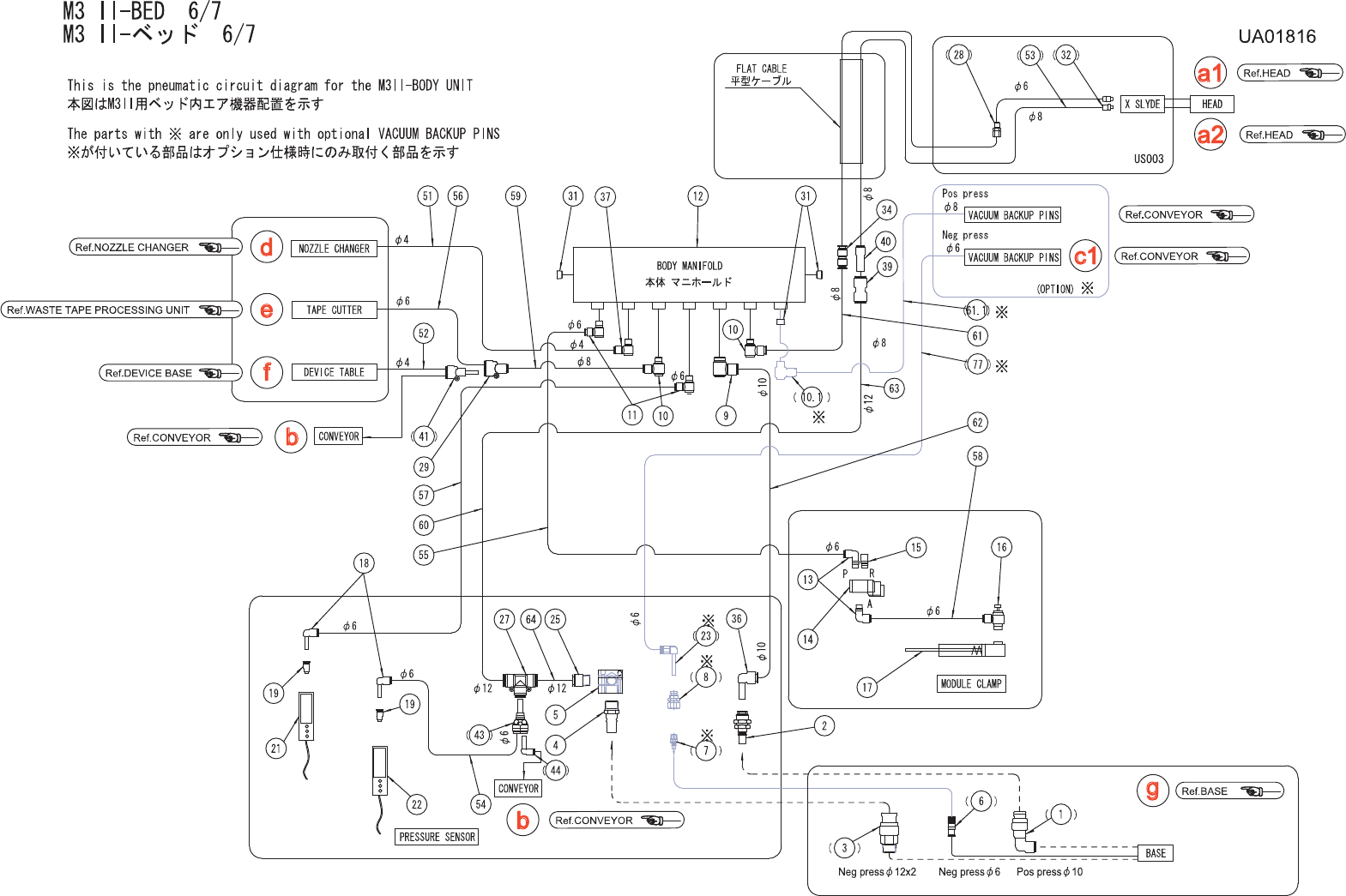

M3II-BED6/7
M3II-ベッド6/7
UA01816
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 S5026T 1 SOCKET ソケット KK4S-10L-X42 OT Note.2
2 K11578 1 COUPLER カプラ KK4P-10E OT
3 S5026B 1 SOCKET ソケット K4-04SH OT Note.2
4 K1158B 1 COUPLER カプラ K4-04PM OT
5 PM05ZF2 1 JOINT ジョイント AL
6 S50251 1 SOCKET ソケット CPSE7-6 OT Note.2
7 K1161W 0(1) COUPLER カプラ CPPE7-01 OT Note.1
8 Y3024A 0(1) UNION ユニオン PMF6-01 OT Note.1
9 Y3122A 1 UNION,ELBOW ユニオンエルボ KQ2VS10-02S OT
10 Y3082E 2 UNION,ELBOW ユニオンエルボ KQ2VS08-02S OT
10.1 Y3082E 0(1) UNION,ELBOW ユニオンエルボ KQ2VS08-02S OT Note.1
11 Y3082M 2 UNION,ELBOW ユニオンエルボ KQ2VS06-02S OT
12 PM00325 1 MANIFOLD,AIR マニホールドエアー AL
13 Y3078A 2 UNION,ELBOW ユニオンエルボ KQ2L06-01S OT
14 H1123B 1 VALVE,SOL バルブＳＯＬ SYJ514-5LOE-01 OT
15 S1056A 1 SILENCER サイレンサ AN101-01 OT
16 K5345D 1 CONTROLLER,SPEED コントローラスピード AS2211F-01-06S(ｼﾛ) OT
17 S2098W 1 CYLINDER シリンダ CDM2L20-25-DCL7828L OT
18 Y3079H 2 UNION,ELBOW ユニオンエルボ KQ2L06-99 OT
19 Y3086Y 2 UNION,HALF ユニオンハーフ KQ2S06-M5 OT
21 XS00920 1 SW,PRESSURE ＳＷプレッシャ OT
22 XS00930 1 SW,PRESSURE ＳＷプレッシャ OT
23 Y3016B 0(1) UNION ユニオン PLLJ6 OT Note.1
25 Y30868 1 UNION,HALF ユニオンハーフ KQ2S12-03S OT
27 Y3023W 1 UNION ユニオン PEG12-8 OT
28 XZ00010 1 JOINT,HOSE ジョイントホース OT Note.3
29 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
31 A3033A 3 PLUG 埋栓 PT1/4 OT
32 N2031A 1 NIPPLE ニップル M-5H-6 OT Note.3
34 Y3067K 1 UNION,HALF ユニオンハーフ KQ2H08-00 OT
36 A4066H 1 ELBOW エルボ KQ2L10-99 OT
37 Y3121A 1 UNION,ELBOW ユニオンエルボ KQ2VS04-01S OT
39 Y3068C 1 UNION ユニオン KQ2H12-00 OT
40 Y3069N 1 UNION ユニオン KQ2R08-12 OT
51 PZ26201 1 TUBE チューブ OT
52 PZ26211 1 TUBE チューブ OT
53 PZ07200 1 TUBE チューブ OT Note.3
54 PZ26221 1 TUBE チューブ OT
271
PTS-NXT2-04JE
Vol.1
M3II-BED6/7
M3II-ベッド6/7
UA01816
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
55 PZ10361 1 TUBE チューブ OT
56 PZ06711 1 TUBE チューブ OT
57 PZ06132 1 TUBE チューブ OT
58 PZ15811 1 TUBE チューブ OT
59 PZ15821 1 TUBE チューブ OT
61 PZ15841 1 TUBE チューブ OT
61.1 PZ15841 0(1) TUBE チューブ OT Note.1
62 PZ15851 1 TUBE チューブ OT
63 PZ39310 1 TUBE チューブ OT
64 PZ39300 1 TUBE チューブ OT
77 PZ10401 0(1) TUBE チュー
ブ
OT Note.1
Note.1:Thequantityin()indicatesthequantityforusewithoptionalVacuumbackuppins.
:()内の個数はオプション仕様のバキュームバックアップピンが取付く場合の個数を示す。
Note.2:ThepartsforBASEunit.
:ベース構成部品。
Note.3:ThepartsforSLYDEX-axisunit.
:X軸構成部品。
