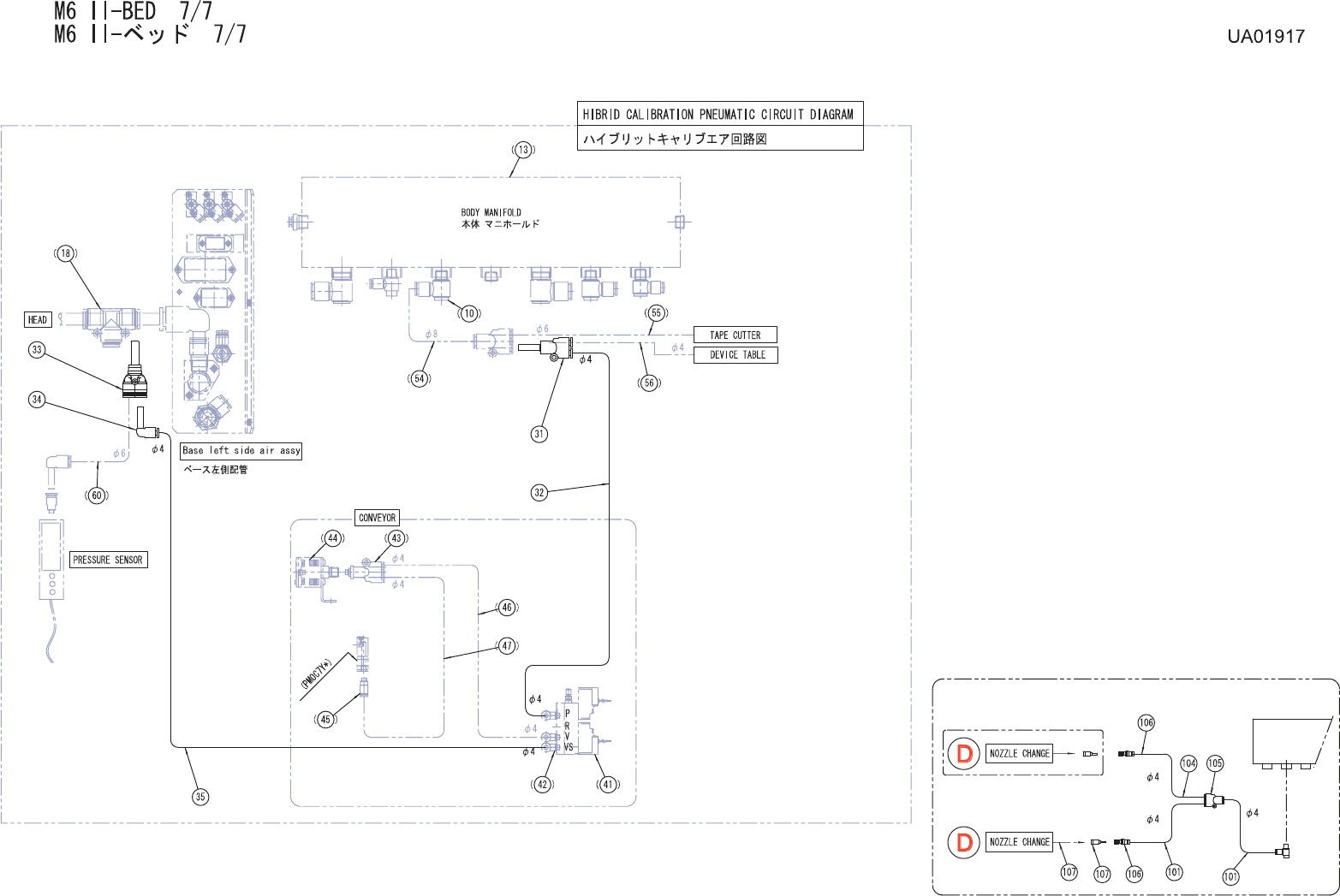

M6II-BED7/7 M6II -ベッド 7/7 UA01917 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 31 Y30350 1 UNI ON ユニオ ン KQ2X04-06 OT 32 PZ21771 1 TUBE チ ューブ OT 33 Y3027B …

100%1 / 967
300
PTS-NXT2-04JE
Vol.1
M6II-BED7/7
M6II-ベッド7/7
UA01917
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
31 Y30350 1 UNION ユニオン KQ2X04-06 OT
32 PZ21771 1 TUBE チューブ OT
33 Y3027B 1 UNION ユニオン PWJ8-6 OT
34 Y3077T 1 UNION,ELBOW ユニオンエルボ KQ2L04-06 OT
35 PZ41020 1 TUBE チューブ OT
41 H14592 1 VALVE,SOL バルブＳＯＬ MV090-03-PL-1L-DC24V OT Note.1
42 Y3077Z 3 UNION,ELBOW ユニオンエルボ KQ2L04-M5 OT Note.1
43 K5076Y 1 CONNECTOR コネクタ KQ2U04-M5 OT Note.1
44 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT Note.1
45 Y3086W 1 UNION,HALF ユニオンハーフ KQ2S04-M5 OT Note.1
46 PZ41031 1 TUBE チューブ OT Note.1
47 PZ46800 1 TUBE チューブ OT Note.1
101 PZ44960 1 TUBE チューブ OT INT
102 PZ44970 1 TUBE チューブ OT INT
103 PZ44980 1 TUBE チューブ OT INT
104 PZ45130 1 TUBE チューブ OT INT
105 Y3034F 1 UNION ユニオン KJU04-00 OT INT
106 S50250 2 SOCKET ソケット CPSE3M-4 OT INT
107 H3126Z 1 PLUG
プ
ラ
グ
CPPE3-4 OT INT
Note.1:ThepartsforConveyorunit.
:コンベア構成部品。
