M6II-TOPCOVER
M6II-トップカバー
UJ01605
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 AA7LK00 1 INDICATIONUNIT 表示ユニット OT [M6II]
74 AA6WB01 1 INDICATIONUNIT 表示ユニット OT [M6SP]
75 H5273A 6 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
76 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
77 PB00AZ4 1 COVER カバー FE
78 H5261H 2 BOLT,HEX ボルト六角 M04X008(3ｶｼﾛ) FE
79 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
80 W1108W 2 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
81 AA76H02 1 NAMEPLATE 銘板 OT [M6II]
82 AA76K02 1 NAMEPLATE 銘板 OT [M6IISP]
83 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
84 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
85 W1108W 2 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
86 W1108W 2 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
87 PB73461 2 SHIM シム FE
309
PTS-NXT2-04JE
Vol.1
310
PTS-NXT2-04JE
Vol.1

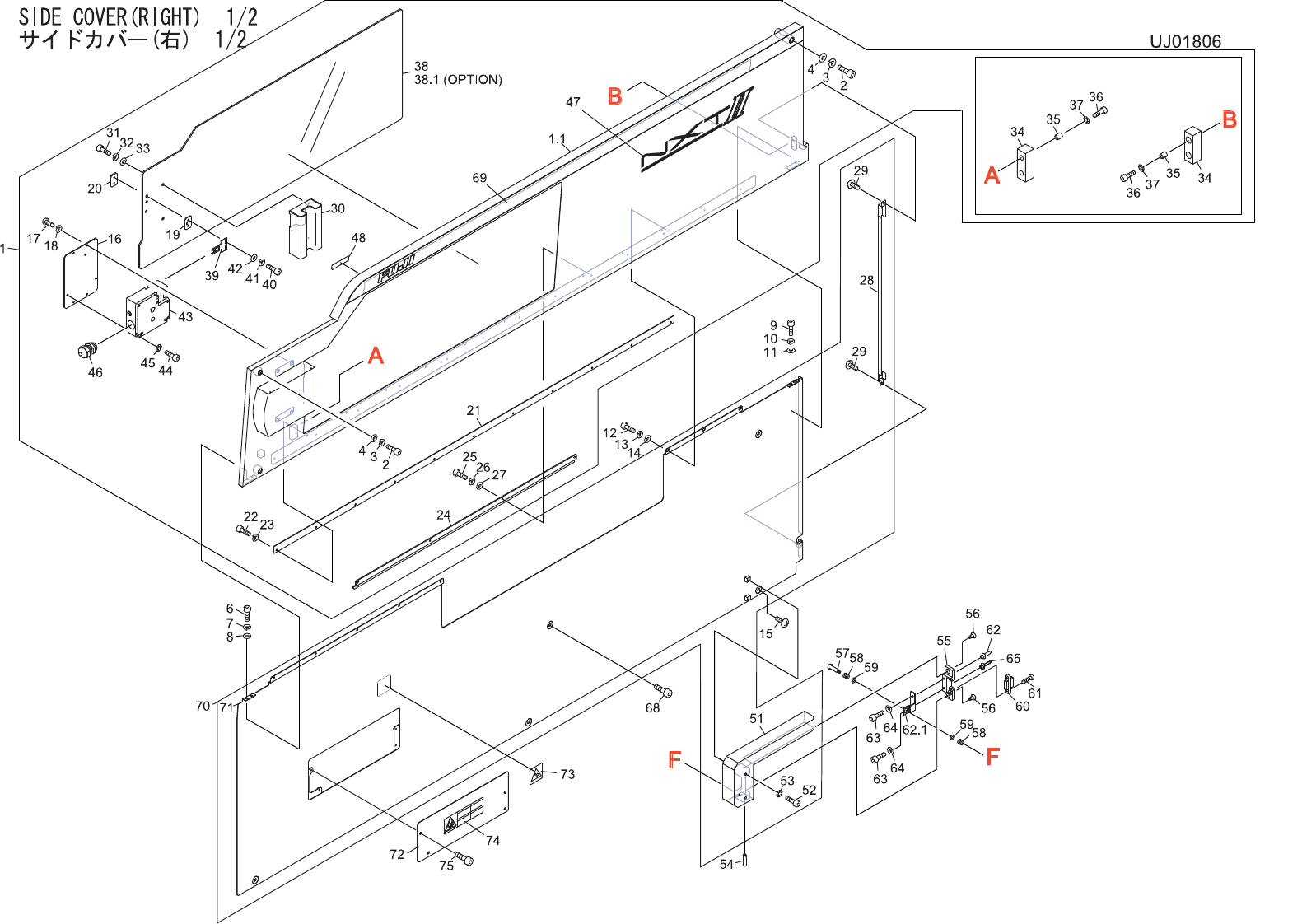

SIDECOVER(RIGHT)1/2
サイドカバー(右)1/2
UJ01806
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AB20600 1 COVER,SIDE カバーサイド OT
1.1 PB008H3 1 COVER,SIDE カバーサイド FE
2 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
3 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
4 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
6 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
7 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
8 W1108W 2 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
9 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
10 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
11 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
12 H5286A 8 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
13 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
14 W1108W 8 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
15 K5172M 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
16 PB03171 1 PLATE プレート FE
17 K52565 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
18 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
19 PB03181 1 SPACER スペーサ FE
20 PB03201 1 PLATE プレート FE
21 PB03212 1 RETAINER,ACRYLIC 押えアクリル FE
22 H5286A 11 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
23 W1022A 11 WASHER,LOCK ワッシャスプリング 4M/M FE
24 PB03223 1 RETAINER,WIRING 押え配線 AL
25 H5286A 4 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
26 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
27 W1108W 4 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
30 PB23463 1 HANDLE 取手 FE
31 H5288A 3 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
32 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
33 W1108W 3 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE
34 PG00221 2 STOPPER ストッパ PL
35 PM09271 4 COLLAR カラー FE
36 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
37 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
38 PZ39120 1 PLATE,ACRYLIC プレートアクリル PL
38.1 PZ44750 1 PLATE,ACRYLIC プレートアクリル PL OPTION(BLACK)
39 S3193N 1 SW,LIMIT ＳＷリミット D4DS-K1 OT
