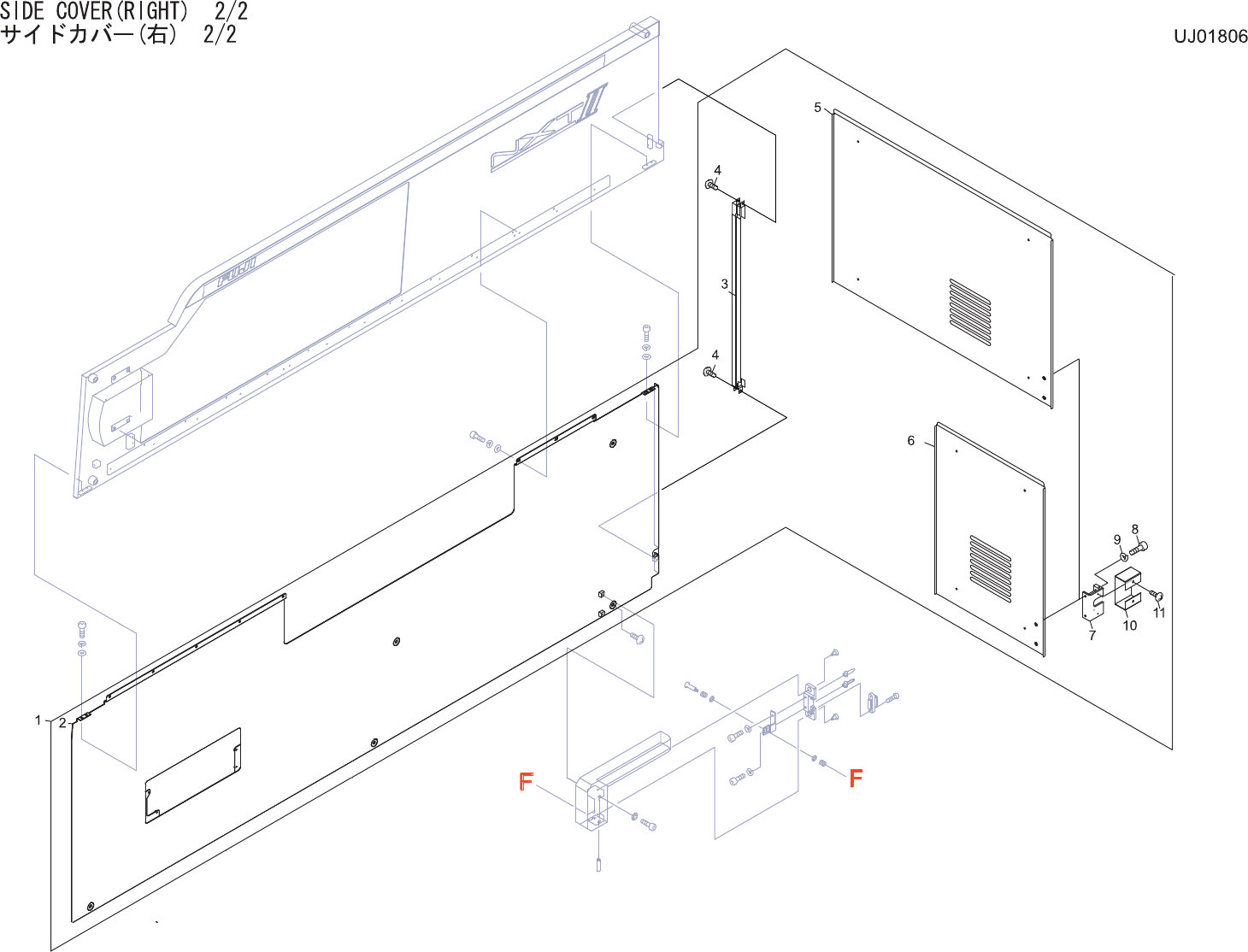

SIDECOVER(RIGHT)1/2
サイドカバー(右)1/2
UJ01806
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
41 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
42 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
43 S31935 1 SW,LIMIT ＳＷリミット D4NL-1HFG-B OT
44 H5295A 3 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
45 W1011A 3 WASHER,CONICAL ワッシャ皿 M-4-L FE
46 N2029Z 1 NIPPLE ニップル STR13.5 OT
47 PZ47531 1 SEAL シール PL
48 PX08440 1 SEAL,BARCODE シールバーコード OT unitserialnumber
51 PM14403 1 COVER,CONNECTOR カバーコネクタ FE
52 H5292A 2 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
53 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
54 H3158R 1 PLUNGER,SPRING プランジャスプリング PJH4-2 OT
55 PM0D9S1 1 CONNECTOR,MALE コネクタ雄 FE
56 PM14343 2 BOLT ボルト FE
57 PM14321 1 BOLT ボルト FE
58 PZ14381 2 SPRING スプリング FE
59 PB08401 2 WASHER ワッシャ FE
60 RH35170 1 HARNESS ハーネス OT
61 K51756 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
62 PM06873 1 PIN,ROUND ピン丸 FE
62.1 PB04LZ1 1 CONNECTOR,MALE コネクタ雄 FE
63 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
64 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
65 PM06883 1 PIN,DIAMOND-SHAPED ピンダイヤ FE
68 H54242 1 BOLT,HEXSOCKET ボルト六角穴 M04X008ｺﾞｸﾃｲﾄｳ(3ｶｼﾛ) FE
69 PZ39674 1 SEAL シール OT
70 AB20800 1 COVER,SIDE カバーサイド OT
71 PB02TN1 1 COVER,SIDE カバーサイド FE
72 PB71641 1 COVER カバー FE
73 PZ25391 1 SEAL シール PL
74 PZ25661 1 SEAL シール PL
75 H54242 4 BOLT,HEXSOCKET
ボ
ルト 六角穴 M04X008ｺ
ﾞ
ｸﾃｲﾄｳ(3ｶｼﾛ) FE OPTION
