PTS-NXT2-04JE - 第316页

316 PTS-NXT2-04JE Vol.1

SIDECOVER(RIGHT)2/2

サイドカバー(右)2/2

UJ01806

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 AB21000 1 COVER,SIDE カバーサイド OT

2 PB03GT2 1 COVER,SIDE カバーサイド FE

3 PB74650 1 COVER,WIRING カバー配線 FE

4 K5172L 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE

5 PB74660 1 COVER,REAR カバーリヤー OT

6 PB84500 1 COVER,REAR カバーリヤー OT

7 PM01KW0 1 BKT ＢＫＴ FE

8 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE

9 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE

10 PB74630 1 COVER,CONNECTOR カバーコネクタ FE

11 K51721 1 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(ﾕﾆｸﾛﾒｯｷｼﾛ) FE

315

PTS-NXT2-04JE

Vol.1

316

PTS-NXT2-04JE

Vol.1

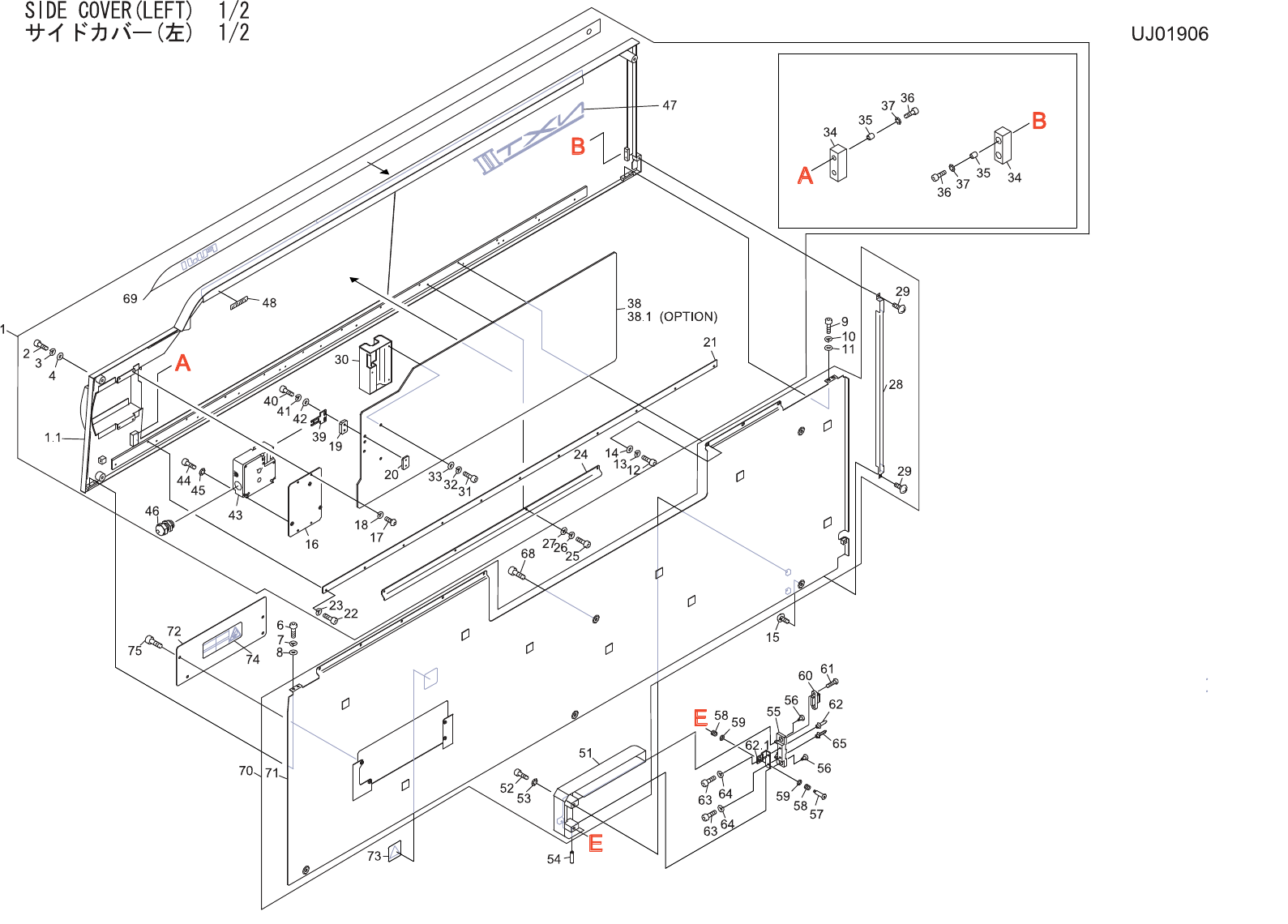

SIDECOVER(LEFT)1/2

サイドカバー(左)1/2

UJ01906

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 AB20700 1 COVER,SIDE カバーサイド OT

1.1 PB008R3 1 COVER,SIDE カバーサイド FE

2 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE

3 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE

4 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE

6 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE

7 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE

8 W1108W 2 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE

9 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE

10 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE

11 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE

12 H5286A 8 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE

13 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE

14 W1108W 8 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE

15 K5172M 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE

16 PB03161 1 PLATE プレート FE

17 K52565 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE

18 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

19 PB03191 1 SPACER スペーサ FE

20 PB03201 1 PLATE プレート FE

21 PB03212 1 RETAINER,ACRYLIC 押えアクリル FE

22 H5286A 11 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE

23 W1022A 11 WASHER,LOCK ワッシャスプリング 4M/M FE

24 PB03223 1 RETAINER,WIRING 押え配線 AL

25 H5286A 4 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE

26 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

27 W1108W 4 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE

28 PB09492 1 COVER,WIRING カバー配線 FE

29 K5172L 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE

30 PB23463 1 HANDLE 取手 FE

31 H5288A 3 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE

32 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE

33 W1108W 3 WASHER,FLAT ワッシャ平 M4(4X9X0.8)(3ｶｼﾛ) FE

34 PG00221 2 STOPPER ストッパ PL

35 PM09271 4 COLLAR カラー FE

36 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

37 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE

317

PTS-NXT2-04JE

Vol.1
