M3II-YSLIDE2/2
M3II-Yスライド2/2
US01427
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB99954 2 FRAME フレーム FE
2 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
3 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
4 W1043A 8 WASHER,FLAT ワッシャ平 4W-4 FE
4.1 PB04FR0 4 WASHER ワッシャ FE
6 H4584H 10 BEARING,ROLLER ベアリングローラ SS6-22RMZZ-NP55 FE
7 PB28992 14 WASHER ワッシャ FE
8 K5262B 10 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M06X012 FE
9 PP02731 1 BKT,SUPPORT ＢＫＴ支え FE
10 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
11 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
12 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
17 PP02721 1 BKT,SUPPORT ＢＫＴ支え FE
18 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
19 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
20 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
25 PP03120 1 BKT ＢＫＴ FE T-parts
26 H5299A 1 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE Tparts
27 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE Tparts
28 W1044A 1 WASHER,FLAT ワッシャ平 4W-5 FE Tparts
29 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE Tparts
30 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE Tparts
31 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE Tparts
32 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE Tparts
33 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE Tparts
34 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE Tparts
359
PTS-NXT2-04JE
Vol.1
A
A
fixed parts for
machine transportation
B
B
B
1
2
2
4
4
5
6
7
7
8
8
9
10
11
9
10
11
12
13
14
15
16
17
17
18
19
18
19
20
20
21
21
22
23
23.1
24
25
25
26
26
27
28
29
29
30
31
31.2
31.1
32
32
32
33
34
35
37
37
39
38
41
40
42
45
46
47
48
49
50
51
52
53
54
58
58
59
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
68
69
70
71
72
73
74
75
76
78
79
80
81
84
85
86
87
88
89
90
88.1
91
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
116
117
119
120
121
122
123
124
125
126
125
126
125
126
127
128
127
128
127
128
118
129
130
131
132
133
135
136
132
135
136
114
92
93
94
94
95
95
96
97
98
99
138
139
137
134
133
134
141
142
140
74
75
76
141
142
140
143
US01626
360
PTS-NXT2-04JE
Vol.1

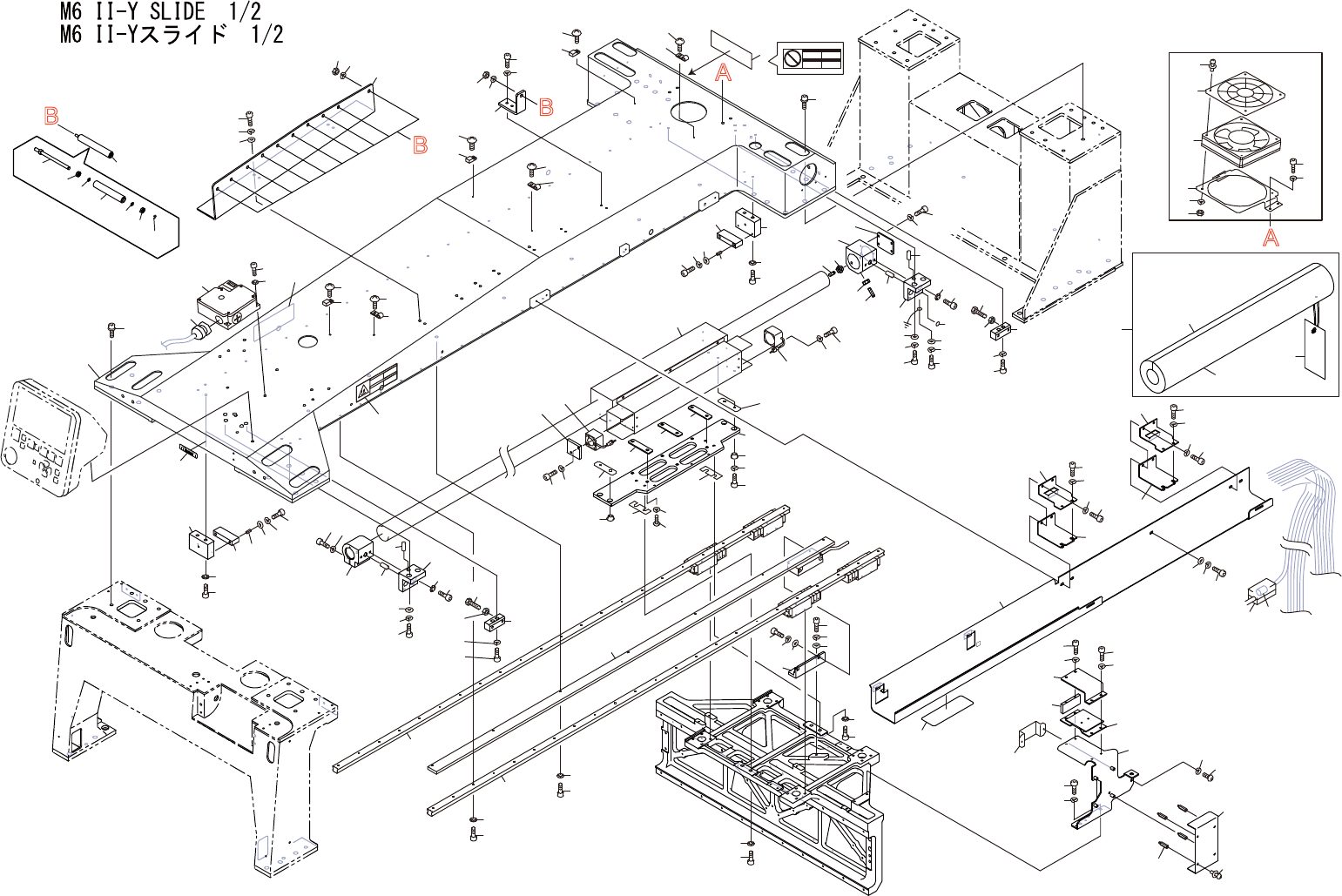

M6II-YSLIDE1/2
M6II-Yスライド1/2
US01626
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM04EK8 1 FRAME フレーム FE
2 H5726B 22 BOLT,HEXSOCKET ボルト六角穴 M08X025WAｿｹｯﾄSﾀｲﾌﾟ FE
4 PZ25261 2 SEAL シール PL
5 PZ28442 1 SEAL シール PL
6 PX07701 1 SEAL,BARCODE シールバーコード OT unitserialnumber
7 PM080W1 2 BKT ＢＫＴ FE
8 H2095W 2 PIN,PARALLEL ピン平行 ﾟ8X18(Aｼｭ) OT
9 H5343A 4 BOLT,HEXSOCKET ボルト六角穴 M08X030 FE
10 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
11 W1040X 4 WASHER,FLAT ワッシャ平 8M/MX1.6X17(1W-8)(3ｶｸﾛ) FE
12 EEBR1791 1 SEAL シール OT
13 H5321A 1 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
14 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
15 W1040W 1 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
16 PM07LC1 1 HOLDER ホルダ FE
17 H2095W 2 PIN,PARALLEL ピン平行 ﾟ8X18(Aｼｭ) OT
18 H5321A 4 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
19 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
20 N4103E 4 SCREW,HEXSOCKETSET ネジ六角穴止め SBCP6-16 FE
21 N10798 4 NUT,HEX ナット六角 M06(3ｶｸﾛ) FE
22 PT01811 1 CLAMPER クランパ FE
23 H5304A 2 BOLT,HEXSOCKET ボルト六角穴 M05X025 FE
23.1 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
24 PB81543 1 PLATE,JOINT プレートジョイント FE
25 PJ08541 4 COLLAR カラー OT
26 PJ10131 2 SPACER スペーサ OT
27 H57115 4 BOLT,HEXSOCKET ボルト六角穴 M06X020ｽﾃﾝﾚｽ FE
28 W1024H 4 WASHER,LOCK ワッシャスプリング 6M/Mｽﾃﾝﾚｽ FE
29 PB61183 2 SHIM シム FE Note.1
30 H5321A 2 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
31 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
31.1 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
31.2 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
32 PJ15171 3 SPACER スペーサ OT
33 K5261K 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X012ｽﾃﾝﾚｽ FE
34 W1100A 6 WASHER,CONICAL ワッシャ皿 M5SUSJISB12512ｼｭ2L FE
35 AA71K09 1 MOTOR,LINEAR モータリニア OT
37 XH01431 2 FAN ファン OT
