M6II-DEVICEBASE1/2 M6 II- デバイス ベース1 /2 UD02404 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB88111 1 CATCHPAN 受け皿 FE 2 H5275A 2 BOLT,HEXSOCKET ボルト …

100%1 / 967
Ref.2/
A,B
B
A
C
D
E
E
D
C
D
C
C
E
E
D
1
83
84
2
3
4
5
6
5
6
7
8
12
13
14
13
14
80
81
82
16
20
25
26
27
26
27
25
28
28
33
32
34
38
39
40
70
71
72
73
74
75
23
24
76
77
78
79
86
89
93
100
101
102
102
105
105
107
108
96
103
104
97
94.1
95
93
94
95
98
99
98
90
91
91
90
87
88
104
97
59
67
68
71
72
12.1
15
59
9
10
92
35
35.1
36
41
41.1
44
44
45
42
47
48
69
85
UD02404
374
PTS-NXT2-04JE
Vol.1

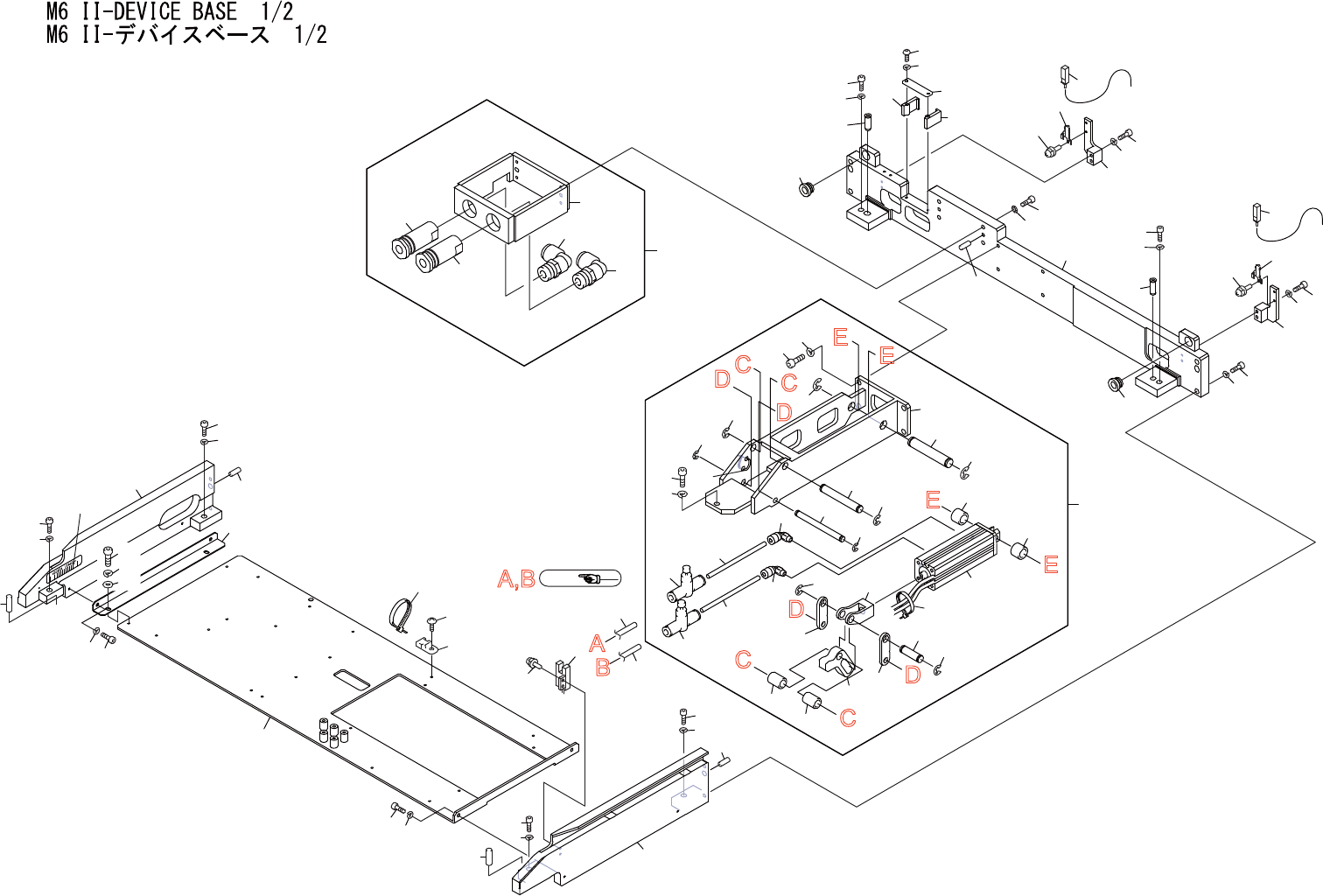

M6II-DEVICEBASE1/2
M6II-デバイスベース1/2
UD02404
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB88111 1 CATCHPAN 受け皿 FE
2 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
4 PM04KR2 1 BASE ベース FE
5 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
6 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
7 H20738 1 PIN,PARALLEL ピン平行 ﾟ6X18Aｼｭｽﾃﾝﾚｽ OT
8 H2095A 1 PIN,PARALLEL ピン平行 ﾟ6X12Aｼｭ(M6) OT
9 S4077W 1 SENSOR,PHOTO センサフォト PM-R44P OT
10 K5198B 2 SCREW,WASHERASS'Y 小ネジ座金組込み M03X008P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
12 PM04KS3 1 BASE ベース FE
12.1 PX07711 1 SEAL,BARCODE シールバーコード OT unitserialnumber
13 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
14 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
15 H20738 1 PIN,PARALLEL ピン平行 ﾟ6X18Aｼｭｽﾃﾝﾚｽ OT
16 H2095A 1 PIN,PARALLEL ピン平行 ﾟ6X12Aｼｭ(M6) OT
20 PM0B5D1 1 BKT ＢＫＴ FE
23 H5302A 4 BOLT,HEXSOCKET ボルト六角穴 M05X020 FE
24 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
25 PM02643 2 PIN ピン FE
26 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
27 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
28 PM02596 2 BUSHING ブシュ FE
32 PM87982 1 BKT,SENSOR ＢＫＴセンサ FE
33 H5263A 2 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
34 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35 S40264 1 SENSOR センサ E2S-W25 OT
35.1 . 1 FIXTURE 金具 Y92E-C2R5 OT ACC-35
36 K5199Z 1 SCREW,WASHERASS'Y 小ネジ座金組込み M03X010P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
38 PM87992 1 BKT,SENSOR ＢＫＴセンサ FE
39 H5263A 2 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
40 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
41 S40264 1 SENSOR センサ E2S-W25 OT
41.1 . 1 FIXTURE 金具 Y92E-C2R5 OT ACC-41
42 K5199Z 1 SCREW,WASHERASS'Y 小ネジ座金組込み M03X010P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
44 PH01780 2 HOLDER,CONNECTOR ホルダコネクタ OT
45 PM02614 1 PLATE プレート FE
47 K5232A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X035ﾆｯｹﾙﾒｯｷ FE
375
PTS-NXT2-04JE
Vol.1
M6II-DEVICEBASE1/2
M6II-デバイスベース1/2
UD02404
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
48 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 H1140A 2 BAND,TIE バンド結束 T18R OT
67 PZ13981 1 TUBE チューブ OT
68 PZ13991 1 TUBE チューブ OT
69 AA54606 1 SOCKET,COUPLER ソケットカプラ OT
70 PM14077 1 BKT ＢＫＴ FE
71 XS01130 2 SOCKET,COUPLER ソケットカプラ OT
72 Y3080A 2 UNION,ELBOW ユニオンエルボ KQ2L10-02S OT
73 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
74 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
75 H2093B 2 PIN,PARALLEL ピン平行 ﾟ4X8Aｼｭ(M6) OT
76 S2025A 7 SHEET シート CTAM1 PL ConsumableParts
77 K5171S 7 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
78 H1140A 7 BAND,TIE バンド結束 T18R PL
79 PB88120 1 BKT,ADJUSTING ＢＫＴ調整 FE
80 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
81 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
82 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
83 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
84 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
85 AA77D00 1 CYLINDER,AIR シリンダエアー OT
86 PM04KT0 1 FRAME フレーム FE
87 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
88 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
89 PM87903 1 PIN,PIVOT ピン支点 FE
90 S1003L 2 CIR-CLIP サークリップ ST-EW-8(3ｶｼﾛ) OT
91 PM87932 2 COLLAR カラー FE
92 S2101G 1 CYLINDER,AIR シリンダエアー CDQSD25-40DCM-M9BL OT
93 Y3049G 2 UNION,ELBOW ユニオンエルボ KJL04-M5(ｼﾛ) OT
94 PZ09201 1 TUBE チューブ OT
94.1 PZ07772 1 TUBE チューブ OT
95 K5340R 2 CONTROLLER,SPEED コントローラスピード AS2001F-04(ｼﾛ) OT
96 PM87891 1 PIN,PIVOT ピン支点 FE
97 S1003H 2 CIR-CLIP サークリップ ST-EW-6(3ｶｼﾛ) OT
98 PM87912 2 COLLAR カラー FE
99 PM87875 1 LEVER,CLAMP レバークランプ FE
100 PM87863 1 JOINT,KNUCKLE ジョイントナックル FE
101 PM85961 1 PIN ピン FE
