M3II-DEVICEPALLETGUIDE M3 II- デバイ スパレッ トガイド UD02901 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA2YD04 1 GUIDE ガイド OT 2 PM02691 2 SPACER スペー サ C O 4 PB5…

100%1 / 967
380
PTS-NXT2-04JE
Vol.1

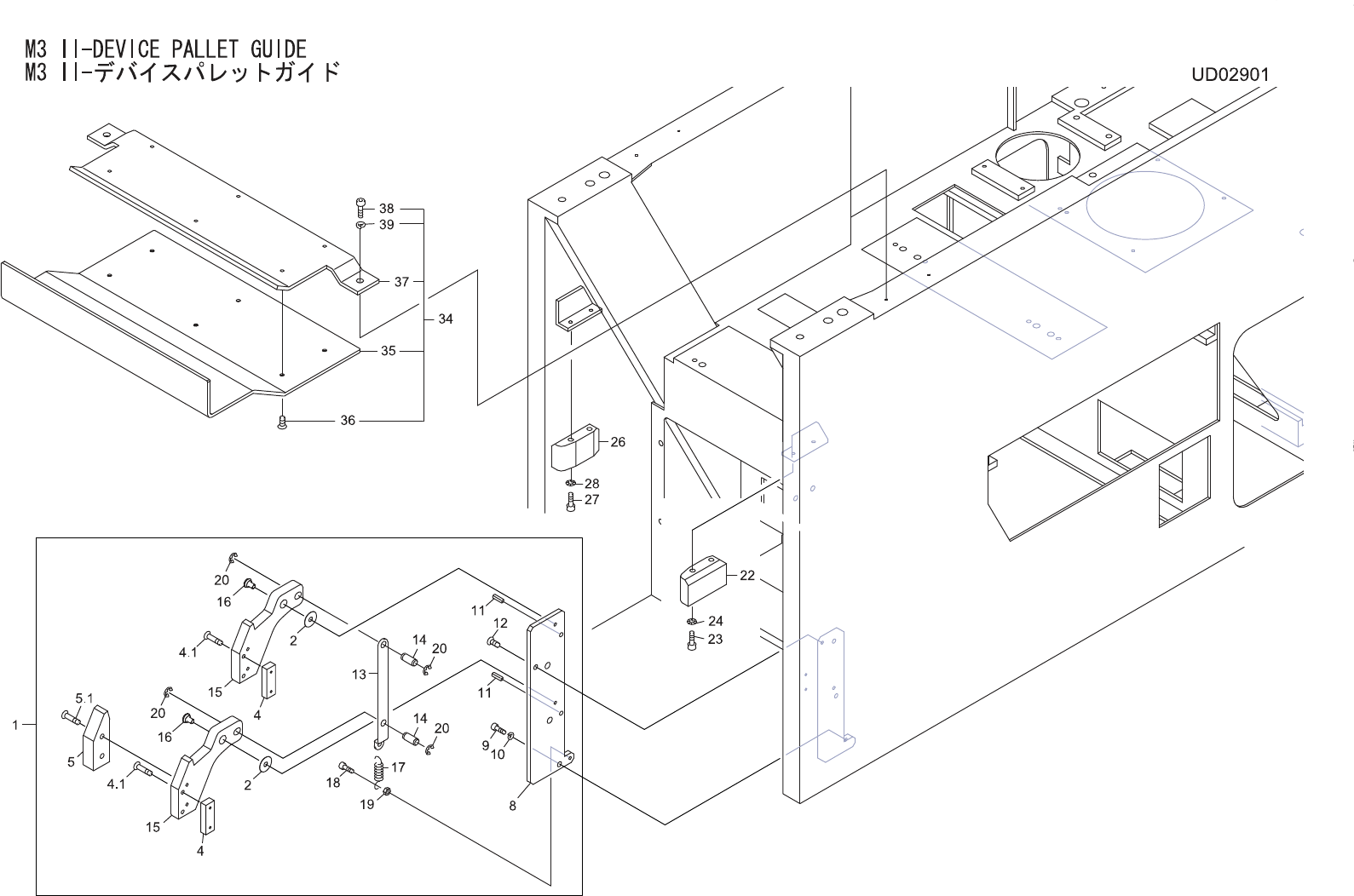

M3II-DEVICEPALLETGUIDE
M3II-デバイスパレットガイド
UD02901
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2YD04 1 GUIDE ガイド OT
2 PM02691 2 SPACER スペーサ CO
4 PB52851 2 PLATE,STIFFENING プレート当て FE
4.1 K5358H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X015 FE
5 PB52842 1 PLATE プレート FE
5.1 K5192H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X018 FE
8 PM65915 1 PLATE プレート FE
9 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
10 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
11 H2055T 2 PIN,SPRING ピンスプリング 4ﾟX8 OT
12 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 PB52821 2 LEVER,LINK レバーリンク FE
16 PM84972 2 PIN,PIVOT ピン支点 FE
17 PZ24001 1 SPRING,TENSION スプリング引張 FE
18 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
19 N10813 1 NUT,HEX ナット六角 M043ｼｭ(3ｶｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
22 PM063W1 1 GUIDE ガイド FE
23 H5291A 2 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
24 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
26 PM063T1 1 GUIDE ガイド FE
27 H5291A 2 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
28 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
34 AA74H01 1 COVER カバー OT
35 PJ03376 1 COVER カバー PL
36 K5357M 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
37 PB91761 1 BKT,COVER ＢＫＴカバー FE
38 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
39 W1023A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M/M FE
381
PTS-NXT2-04JE
Vol.1
2
4.1
16
16
18
19
13
14
17
20
20
20
14
11
4
15
2
8
5
4
5.1
3
3.1
4.1
15
20
11
30
31
32
30
31
32
1
9
10
22
24
23
25
26
27
28
29
35
36
37
38
39
34
12

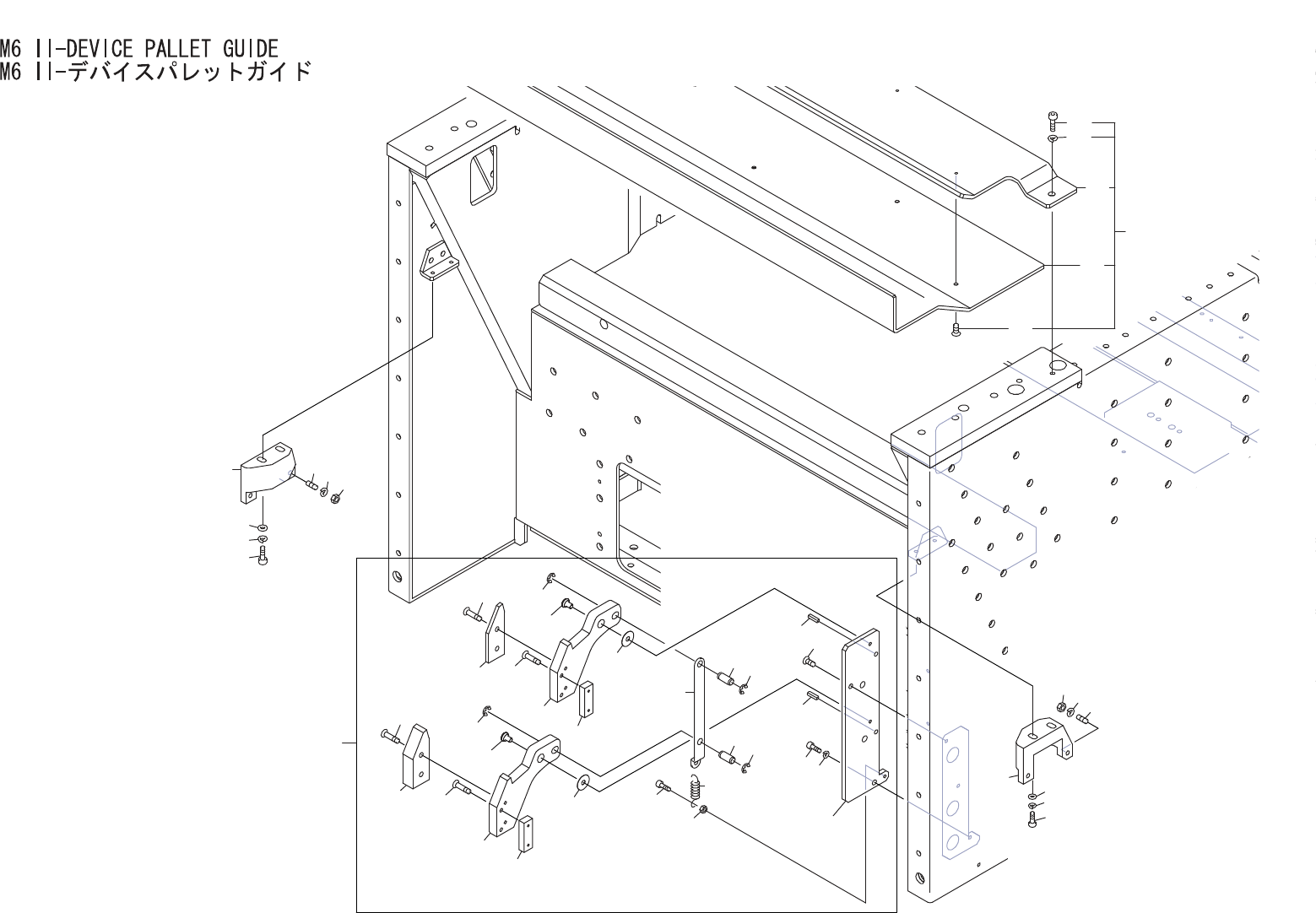

UD03002
