M3-WASTETAPEPROCESSINGUNIT(TCM3A) M3 -残テ ープ処理 ユニッ ト(TCM3A ) UC00150 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM007X2 1 PLATE プレー ト F E 2 PM04433 2 PIN …

100%1 / 967
384
PTS-NXT2-04JE
Vol.1

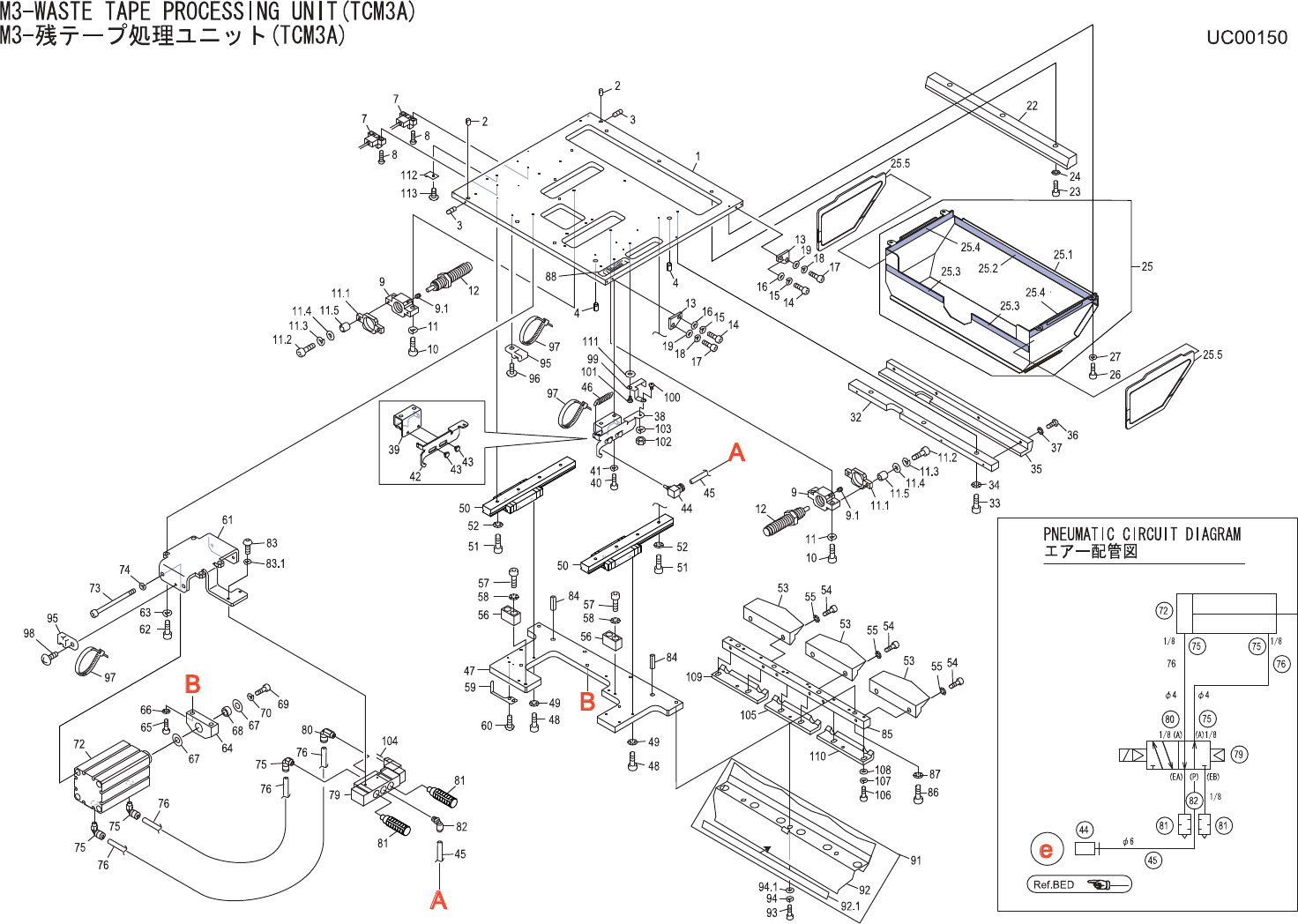

M3-WASTETAPEPROCESSINGUNIT(TCM3A)
M3-残テープ処理ユニット(TCM3A)
UC00150
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM007X2 1 PLATE プレート FE
2 PM04433 2 PIN ピン FE
3 N4019H 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN,PARALLEL ピン平行 MS6-10 OT
7 S4077L 2 SENSOR,PHOTO センサフォト PM-L44P OT
8 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE
9 PM95131 2 BKT,STOPPER ＢＫＴストッパ FE
9.1 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
11 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
11.1 PG02951 2 PLATE,STOPPER プレートストッパ PL
11.2 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
11.3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
11.4 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
11.5 PM36281 4 COLLAR カラー FE
12 A1037D 2 ABSORBER,SHOCK アブソーバショック RB2015 OT
13 PB68082 2 PLATE,LOCATING プレート位置決め FE
14 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
15 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
16 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
17 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
22 PM05024 1 CUTTER,STATIONARY カッタ固定 FE ConsumableParts
23 H5322A 3 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
24 W1013A 3 WASHER,CONICAL ワッシャ皿 M-6-H FE
25 AA90L00 1 COVER カバー OT
25.1 PP03070 1 COVER カバー FE
25.2 PS02031 1 SHEET シート OT ConsumableParts
25.3 PS02041 2 SHEET シート OT ConsumableParts
25.4 PS02052 2 SHEET シート OT ConsumableParts
25.5 PZ49660 2 FILTER フィルタ OT ConsumableParts
26 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
27 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
32 PM007Y2 1 BAR,GUIDE バーガイド FE
33 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
34 W1012A 3 WASHER,CONICAL ワッシャ皿 M-5-L FE
35 PJ11892 1 SCRAPER スクレーパ PL
385
PTS-NXT2-04JE
Vol.1
M3-WASTETAPEPROCESSINGUNIT(TCM3A)
M3-残テープ処理ユニット(TCM3A)
UC00150
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 K5256G 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X012 FE
37 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
38 AA68E00 1 PANEL,CONNECTOR パネルコネクタ OT
39 PB93870 1 PANEL,CONNECTOR パネルコネクタ FE
40 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
41 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
42 PB90031 1 SHUTTER シャッタ FE
43 PM04403 2 PIN,GUIDE ピンガイド FE
44 H3149W 1 PLUG,COUPLER プラグカプラ MC-06PCL OT
45 PZ09903 1 TUBE チューブ OT
46 PB01984 1 SPRING,TENSION スプリング引張 FE
47 PM57155 1 PLATE プレート FE
48 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
49 W1010A 8 WASHER,CONICAL ワッシャ皿 M-3-L FE
50 XG01022 2 GUIDE,RAIL ガイドレール OT
51 H5277A 8 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
52 W1010A 8 WASHER,CONICAL ワッシャ皿 M-3-L FE
53 PT00758 3 CUTTER,MOVABLE カッタ可動 FE ConsumableParts
54 H5299A 6 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
55 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
56 PM23114 2 BLOCK,STOPPER ブロックストッパ FE
57 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
58 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
59 PB02023 1 DOG ドッグ FE
60 K5198B 2 SCREW,WASHERASS'Y 小ネジ座金組込み M03X008P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) OT
61 PB22806 1 BKT,CYLINDER ＢＫＴシリンダ FE
62 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
63 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
64 PM89884 1 BKT ＢＫＴ FE
65 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
66 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
67 PB61304 2 WASHER ワッシャ FE
68 PM03511 1 COLLAR カラー FE
69 H5341A 1 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
70 W1025A 1 WASHER,LOCK ワッシャスプリング 8M/M FE
72 S2124K 1 CYLINDER,AIR シリンダエアー CQ2B40-60-DCH2143H OT
73 H5316T 2 BOLT,HEXSOCKET ボルト六角穴 M05X100 FE
74 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
