B A A B C C C C 30 29 22 22 25 24 23 23 24 25 26 26 28 28.1 27 28 28.1 27 18 18 19 20 21 21 20 19 1 1 12 13 14 15 16 17 34 35 36 37 38 39 40 1 3 2 33 42 43 41 46 47 48 5 6 7 4.1 4.2 4.3 4.3 4.4 4.5 4 8 9 10 67 68 69 70 7…

100%1 / 967
This page intentionally blank.
405
PTS-NXT2-04JE
Vol.1
B
A
A
B
C
C
C
C
30
29
22
22
25
24
23
23
24
25
26
26
28
28.1
27
28
28.1
27
18
18
19
20
21
21
20
19
11
12
13
14
15
16
17
34
35
36
37
38
39
40
1
3
2
33
42
43
41
46
47
48
5
6
7
4.1
4.2
4.3
4.3
4.4
4.5
4
8
9
10
67
68
69
70
72
73
74
71
31.1
31.2
32
32
51
53
44
31.3
31
52
50
55
54
57
59
58
56
61
60
66
65
UC01004
406
PTS-NXT2-04JE
Vol.1

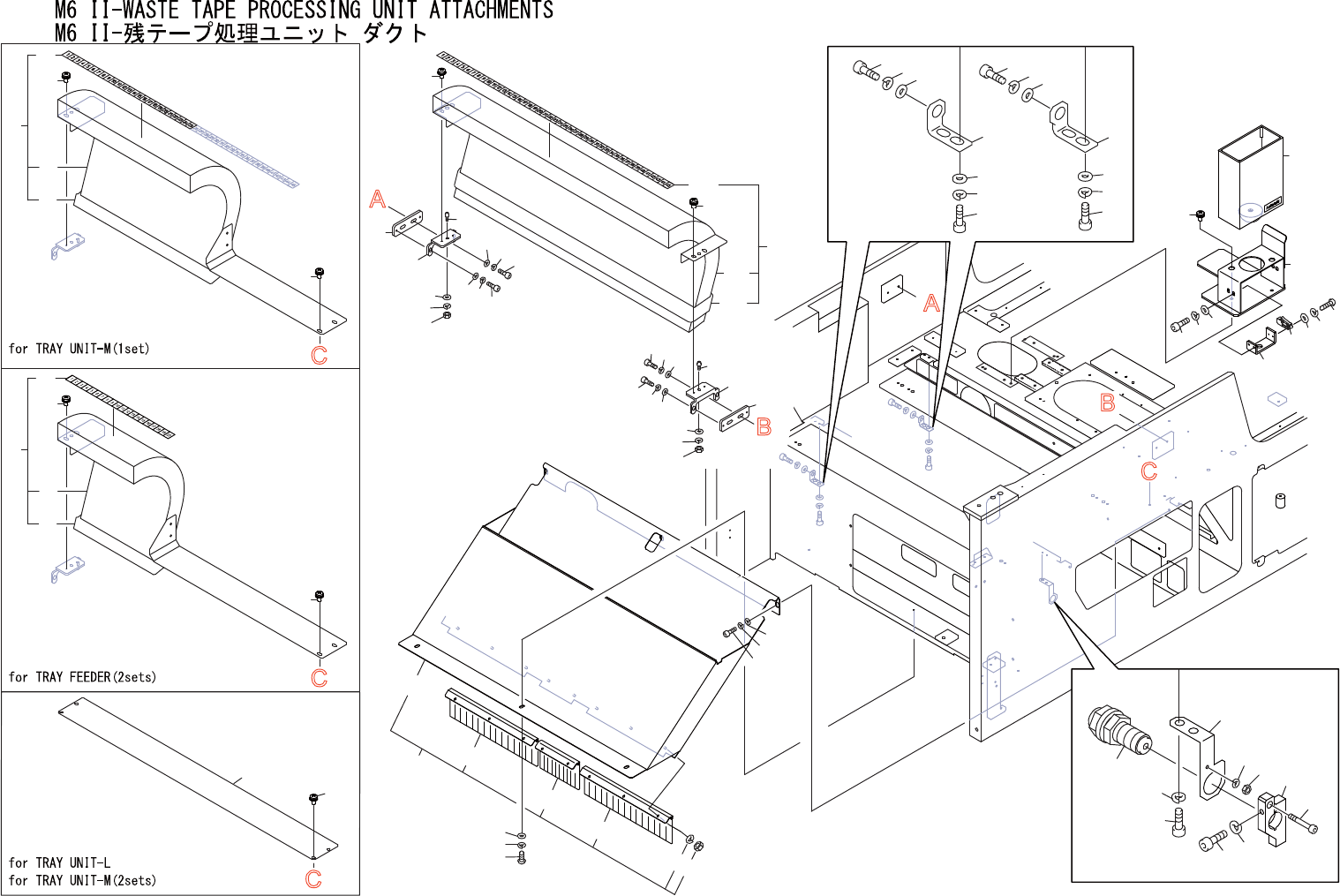

M6II-WASTETAPEPROCESSINGUNITATTACHMENTS
M6II-残テープ処理ユニットダクト
UC01004
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB29642 1 BKT ＢＫＴ FE
2 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
3 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
4 AA3ZG07 1 DUCT ダクト OT
4.1 PB04RL1 1 DUCT ダクト FE
4.2 PZ43250 1 BRUSH ブラシ OT
4.3 PZ43240 2 BRUSH ブラシ OT
4.4 N10795 8 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
4.5 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
5 K5257D 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M4X10 FE
6 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
7 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
8 H5322A 3 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
9 W1024A 3 WASHER,LOCK ワッシャスプリング 6M/M FE
10 W1045A 3 WASHER,FLAT ワッシャ平 4W-6 FE
11 PB68133 1 ADJUSTER アジャスタ FE
12 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
13 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
14 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE
15 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
16 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
17 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
18 PB08083 2 PLATE プレート FE
19 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
20 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
21 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
22 PB03387 2 BKT,DUCT ＢＫＴダクト FE
23 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
24 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
25 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
26 PM07083 2 PIN,ROUND ピン丸 FE
27 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
28 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
28.1 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
29 PB011B4 1 BKT,BOX ＢＫＴＢＯＸ FE
30 K5198D 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
31 AA85711 1 DUCT ダクト OT SET
31.1 PB32214 1 DUCT ダクト FE
