NOZZLECHANGER(PNEUMATICCIRCUITDIAGRAM)2/2 UL03334(M3 II,M3S) ノズ ルチェン ジャ (エアー 配管図) 2 /2 UL03434(M6 II,M6S,AIM) No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質…
Ref.BED
d
1
2
1
2
3
4
5
6
5
5
7
8
8
9
9
9
10
11
12
13
14
15
17
18
1919
20 21
UL03334(M3 II,M3S)
UL03434(M6 II,M6S,AIM)
40
PTS-NXT2-04JE
Vol.1

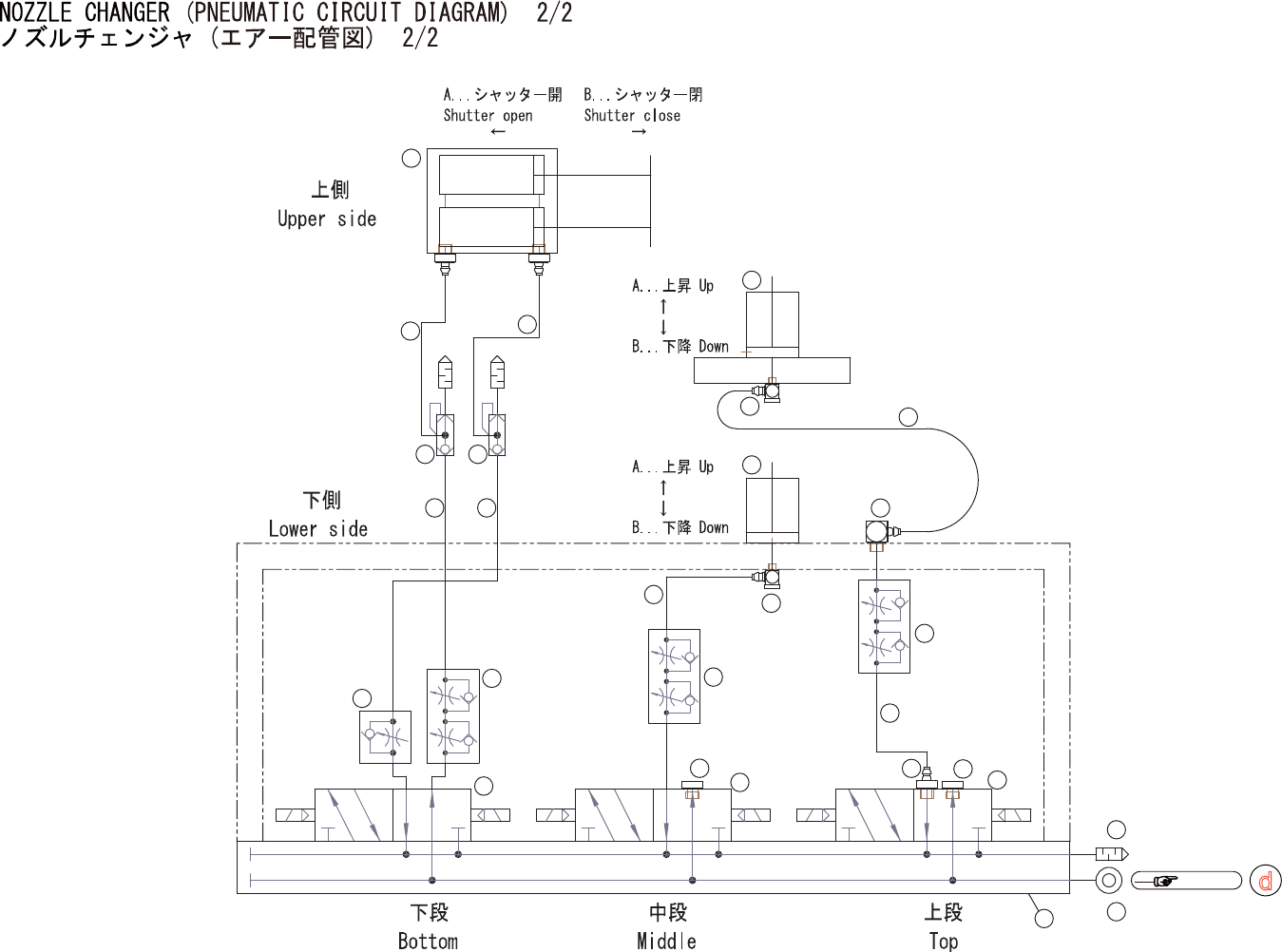

NOZZLECHANGER(PNEUMATICCIRCUITDIAGRAM)2/2
UL03334(M3 II,M3S)
ノズルチェンジャ(エアー配管図)2/2
UL03434(M6 II,M6S,AIM)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XS03490 2 CYLINDER,AIR シリンダエアー OT
2 A4067A 2 ELBOW エルボ M-3ALU-4 OT
3 PZ07413 1 TUBE チューブ OT
4 A4068H 1 ELBOW エルボ M-5ALU-4 OT
5 K5335K 3 CONTROLLER,SPEED コントローラスピード ASD230F-M5-04 OT
6 PZ24042 1 TUBE チューブ OT
7 N2030T 1 NIPPLE ニップル M-5AU-4 OT
8 H3146A 2 PLUG プラグ M-5P OT
9 H11224 3 VALVE,SOL バルブＳＯＬ SY3220-5MOZ-M5 OT
10 S1058A 1 SILENCER サイレンサ AN120-M5 OT
11 Y3121K 1 UNION,ELBOW ユニオンエルボ KQ2VS04-M5 OT
12 AA39D10 1 BASE ベース OT
13 PZ07781 1 TUBE チューブ OT
14 K5339N 1 CONTROLLER,SPEED コントローラスピード AS1311F-M5-04 OT
15 XS03980 1 CYLINDER,AIR シリンダエアー OT
17 PZ22231 1 TUBE チューブ OT
18 PZ21131 1 TUBE チューブ OT
19 H13332 2 VALVE バルブ AQ240F-04-00 OT
20 PZ24301 1 TUBE チューブ OT
21 PZ24311 1 TUBE チュー
ブ
OT
