1 8 9 2 25 27 26 28 28 24 2 2 3 3 3 4 5 6 7 10 1 1 12 13 14 15 15 17 17 16 16 18 22 21 21 20 22 18 23 22 21 21 20 22 4 5 19 26.1 12 A2 DET AIL AA44K10 JIG, INSPECTION 452 PTS-NXT2-04JE Vol.1

100%1 / 967
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM14995 1 PLATE プレート FE
2 PM14953 4 SUPPORTCOLUMN 支柱 FE
3 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
4 H5303A 4 BOLT,HEXSOCKET ボルト六角穴 M05X022 FE
5 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PM14936 1 BASE ベース FE
7 PM14946 1 PLATE プレート FE
8 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
9 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PB09161 1 COVER カバー FE
11 K5171S 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
12 T5000S 2 HANDLE 取手 AGS110 OT
13 H5322A 4 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
14 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
15 PM14974 2 PLATE,GUIDE プレートガイド FE
16 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
17 PM14984 2 PLATE,GUIDE プレートガイド FE
18 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
19 PX02051 1 SEAL,BARCODE シールバーコード OT unitserialnumber
20 XP00130 4 PIN ピン OT
21 PB75661 4 COVER カバー FE
22 K5171T 8 SCREW,C/RTRUSS 小ネジ十穴トラス M02.5X005(3ｶｼﾛ) FE
23 H2093W 1 PIN,PARALLEL ピン平行 ﾟ4X10Bｼｭ(H8) FE
24 XB02261 1 BOX,POWERSUPPLY ＢＯＸ電源 OT
25 H5286A 6 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
26 XB02270 1 BOX,INTERFACE ＢＯＸインタフェース OT
27 H5274A 4 BOLT,HEXSOCKET
ボ
ルト 六角穴 M03X006 FE
DETAIL
A1
451
PTS-NXT2-04JE
Vol.1
1
8
9
2
25
27
26
28
28
24
2
2
3
3
3
4
5
6
7
10
11
12
13
14
15
15
17
17
16
16
18
22
21
21
20
22
18
23
22
21
21
20
22
4
5
19
26.1
12
A2
DETAIL

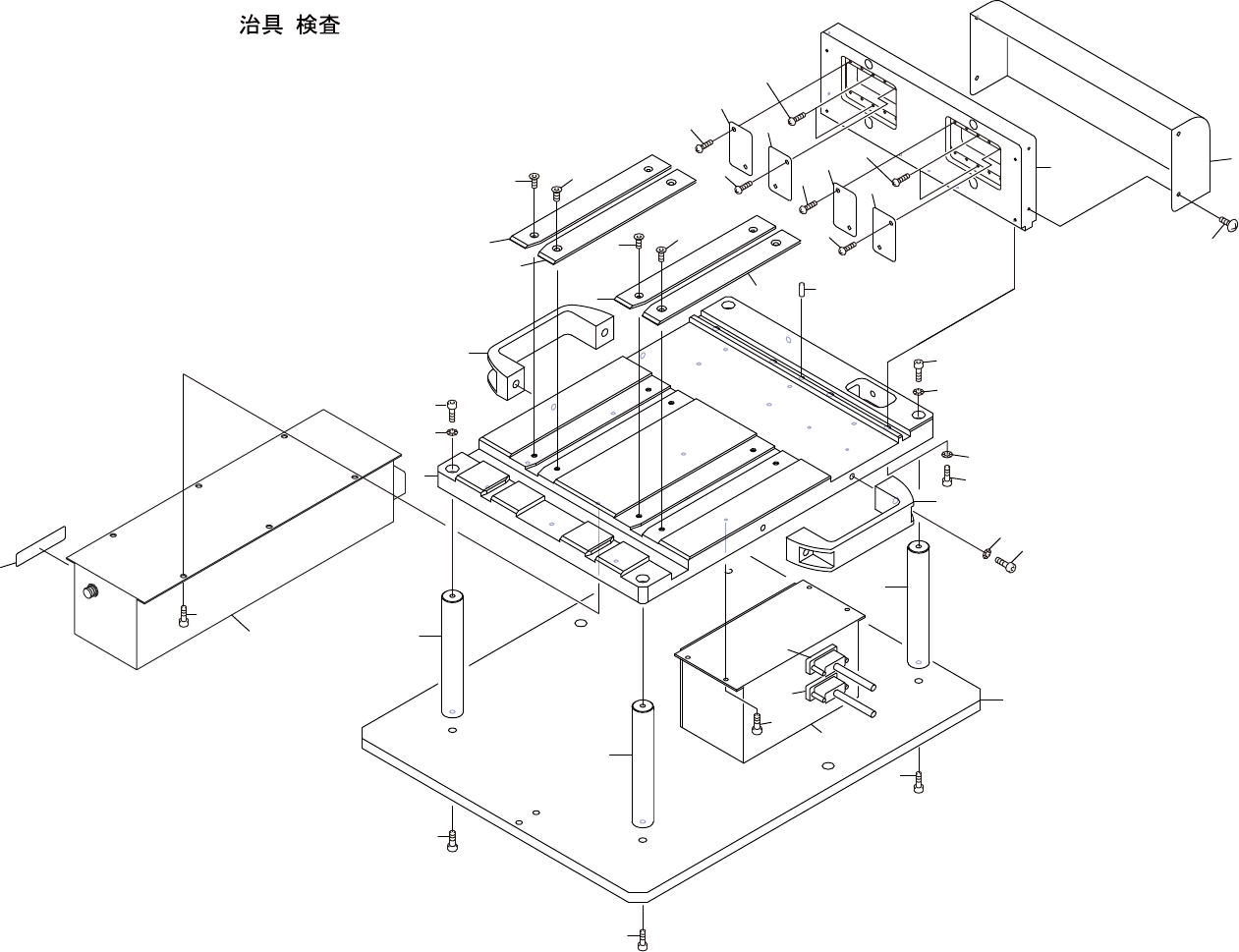

AA44K10
JIG, INSPECTION
452
PTS-NXT2-04JE
Vol.1
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM14995 1 PLATE プレート FE
2 PM14953 4 SUPPORTCOLUMN 支柱 FE
3 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
4 H5303A 4 BOLT,HEXSOCKET ボルト六角穴 M05X022 FE
5 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PM14936 1 BASE ベース FE
7 PM14946 1 PLATE プレート FE
8 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
9 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PB09161 1 COVER カバー FE
11 K5171S 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
12 T5000S 2 HANDLE 取手 AGS110 OT
13 H5322A 4 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
14 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
15 PM14974 2 PLATE,GUIDE プレートガイド FE
16 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
17 PM14984 2 PLATE,GUIDE プレートガイド FE
18 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
19 PX06101 1 SEAL,BARCODE シールバーコード OT unitserialnumber
20 XP00130 4 PIN ピン OT
21 PB75661 4 COVER カバー FE
22 K5171T 8 SCREW,C/RTRUSS 小ネジ十穴トラス M02.5X005(3ｶｼﾛ) FE
23 H2093W 1 PIN,PARALLEL ピン平行 ﾟ4X10Bｼｭ(H8) FE
24 XB03460 1 BOX,POWERSUPPLY ＢＯＸ電源 OT
25 H5286A 6 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
26 XB02443 1 BOX,INTERFACE ＢＯＸインタフェース OT
26.1 XK06130 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
27 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
28 XH00970 2 HARNESS ハーネス OT
DETAIL
A2
