PTS-NXT2-04JE - 第467页
No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB78591 1 BKT ＢＫＴ FE 2 H5300A 2 BOLT,HEXSOCKET ボルト 六角 穴 M05X015 FE 3 W1023A 2 WASHER,LOCK ワッシ ャス プリ ング 5M/M …
2
3
1
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
12
12
12
DETAIL
AA54K03
BUCKET
A31
466
PTS-NXT2-04JE
Vol.1
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB78591 1 BKT ＢＫＴ FE
2 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
3 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
4 PB78621 1 PLATE プレート AL
5 K5257A 5 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
6 W1022A 5 WASHER,LOCK ワッシャスプリング 4M/M FE
7 PM02MF2 4 SHAFT,ARM シャフトアーム FE
8 PM80861 8 COLLAR カラー FE
9 PB78601 1 PLATE,SIDE プレートサイド AL
10 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
11 PB78611 1 PLATE,SIDE プレートサイド AL
12 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
DETAIL
A31
467
PTS-NXT2-04JE
Vol.1
A
A

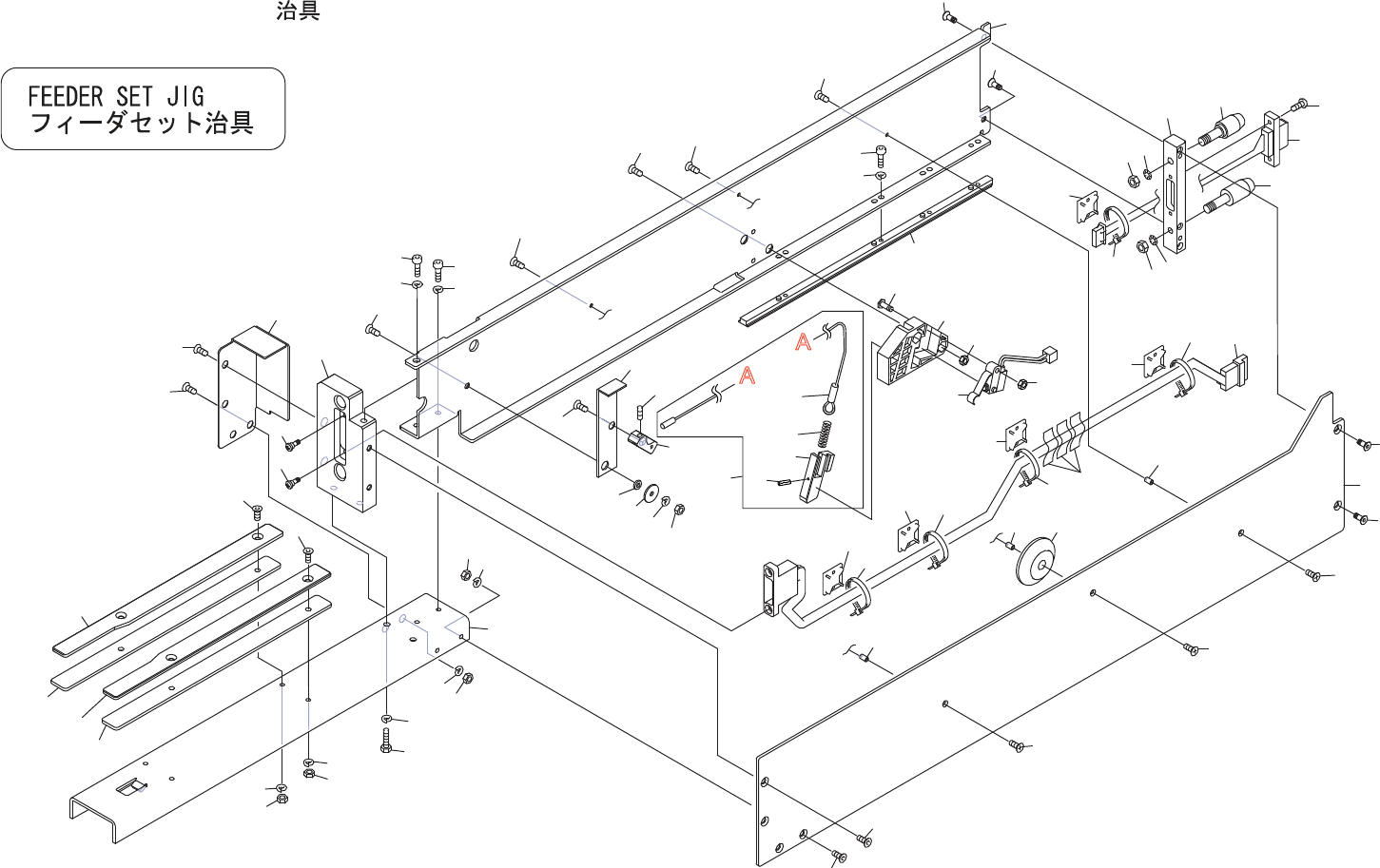

DETAIL
A33
UX04502
JIG
1
2
3
23
24
25
26
28
29
27
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
17
15
18
39
40
41
44
46
49
50
47
45
45
42
51
60
61
64
65
57
58
59
63
57
62
52
53
54
55
56
43
48
16
19
20
21
22
4
3
30
69
36
35
30
66
30
30
30
31
31
31
37
38
38
38
31
31
32
3
3
68
67
70
71
468
PTS-NXT2-04JE
Vol.1
