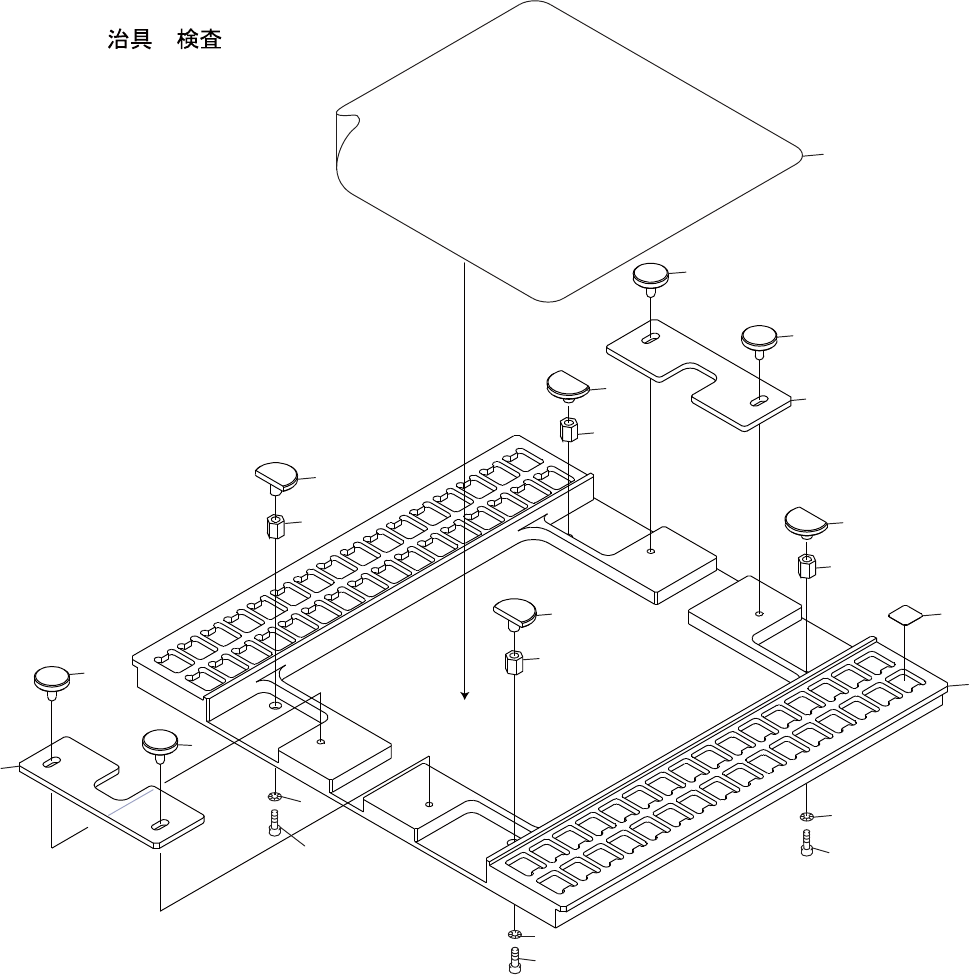

DETAIL
AA01B08
JIG, INSPECTION
B1
472
PTS-NXT2-04JE
Vol.1
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ05652 4 SCREW,CLAMP ネジクランプ PL
2 PM36032 1 JIG 治具 AL
3 PM065C3 2 PLATE,JIG プレート治具 AL
4 PM38671 4 NUT,STOPPER ナットストッパ FE
5 PZ11540 64 SEAL,FELT シールフェルト OT
6 PZ11761 1 SEAL シール OT
7 T30034 4 KNOB,KNURLED ツマミローレット KUM-16-M4X10 OT
8 H52966 4 BOLT,HEXSOCKET ボルト六角穴 M05X006 FE
9 W1012A 4 WASHER,CONICAL ワッシャ 皿 M-5-L FE
