PTS-NXT2-04JE.pdf - 第498页

22 PTS-NXT2-04JE Vol.2

2MII-BASE1/10

2MII-ベース1/10

UB01318

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

65 H5361A 8 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE

66 W1015A 8 WASHER,CONICAL ワッシャ皿 M-10-H FE

PTS-NXT2-04JE

Vol.2

PTS-NXT2-04JE

Vol.2

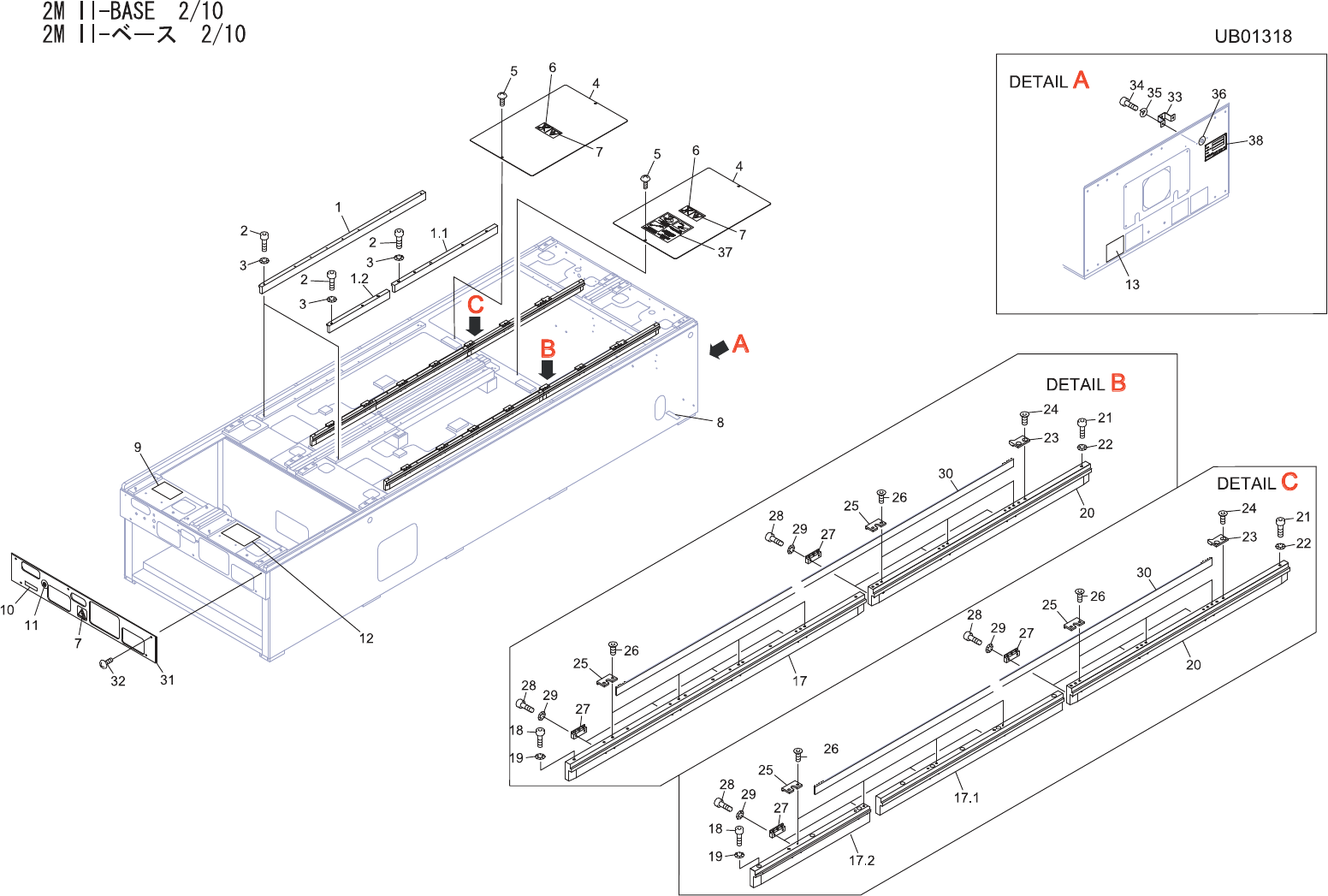

2MII-BASE2/10

2MII-ベース2/10

UB01318

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PT00493 1 GUIDE ガイド FE

1.1 PT02340 1 GUIDE ガイド FE

1.2 PT02350 1 GUIDE ガイド FE

2 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE

3 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE

4 PB92393 2 COVER,UPPER カバー上 FE

5 K5171W 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE

6 PZ25691 2 SEAL シール PL

7 PZ25381 3 SEAL シール PL

8 PZ07821 1 SEAL シール PL

9 PZ08223 1 SEAL シール PL

10 PX07801 1 SEAL,BARCODE シールバーコード OT unitserialnumber

11 RX00191 1 NAMEPLATE 銘板 OT

12 PZ40762 1 SEAL シール PL

13 PX08391 1 NAMEPLATE,CAUTION 銘板注意 PL

17 PT00504 1 GUIDE ガイド FE

17.1 PT02360 1 GUIDE ガイド FE

17.2 PT02370 1 GUIDE ガイド FE

18 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE

19 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE

20 PT00523 2 GUIDE ガイド FE

21 H5294A 8 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE

22 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE

23 PT00292 2 BLOCK,STOPPER ブロックストッパ FE

24 K5359H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE

25 PT00221 14 RETAINER 押え FE

26 K5359H 28 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE

27 PT00211 14 RETAINER 押え FE

28 H5275A 28 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE

29 W1010A 28 WASHER,CONICAL ワッシャ皿 M-3-L FE

30 XB00771 2 BELT,TIMING ベルトタイミング OT

31 PB02SL0 1 COVER カバー FE

32 PZ42120 6 SCREW,C/RTRUSS 小ネジ十穴トラス OT

33 PB02SA0 1 BKT ＢＫＴ FE

34 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE

35 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE

36 RX00191 1 NAMEPLATE 銘板 OT

37 RX02270 1 SEAL シール OT

PTS-NXT2-04JE

Vol.2
