40 PTS-NXT2-04JE Vol.2

2MII-BASE6/10

2MII-ベース6/10

UB01318

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PM01196 2 BLOCK ブロック FE

2 H5341A 4 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE

3 W1014A 4 WASHER,CONICAL ワッシャ皿 M-8-H FE

4 H20159 4 PIN ピン MS6-15 FE

5 PM23352 2 PLATE プレート FE

7 H5298A 16 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE

8 W1012A 16 WASHER,CONICAL ワッシャ皿 M-5-L FE

9 PT00391 2 JAW 爪 FE

10 H5341A 2 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE

11 W1014A 2 WASHER,CONICAL ワッシャ皿 M-8-H FE

12 PM26023 2 HOLDER ホルダ FE

13 PM52491 2 BOLT ボルト FE

14 PM01103 2 SHAFT シャフト FE

15 N4046A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M06X008ｸﾎﾞﾐｻｷ FE

16 PT00642 1 LEVER レバー FE

17 PT00652 1 LEVER レバー FE

18 R50015 4 ROLLER ローラ IRT815 FE

19 PM01123 2 PIN ピン FE

20 S1003K 4 CIR-CLIP サークリップ ST-EW-7(3ｶｼﾛ) FE

21 PM52531 2 PIN ピン FE

22 S1031A 4 CIR-CLIP サークリップ STW10 FE

23 PM52551 2 PIN ピン FE

24 S1031A 4 CIR-CLIP サークリップ STW10 FE

25 PM01015 2 KNUCKLE ナックル FE

26 XS03481 2 CYLINDER,AIR シリンダエアー OT

26.1 Y3049W 4 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT

27 PT00931 2 BKT,CYLINDER ＢＫＴシリンダ FE

28 H5326A 4 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE

29 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE

30 W1045A 4 WASHER,FLAT ワッシャ平 4W-6 FE

31 PM52571 2 PIN ピン FE

32 N1067A 2 NUT,U ナットＵ M06 FE

33 W1040W 4 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE

PTS-NXT2-04JE

Vol.2

PTS-NXT2-04JE

Vol.2

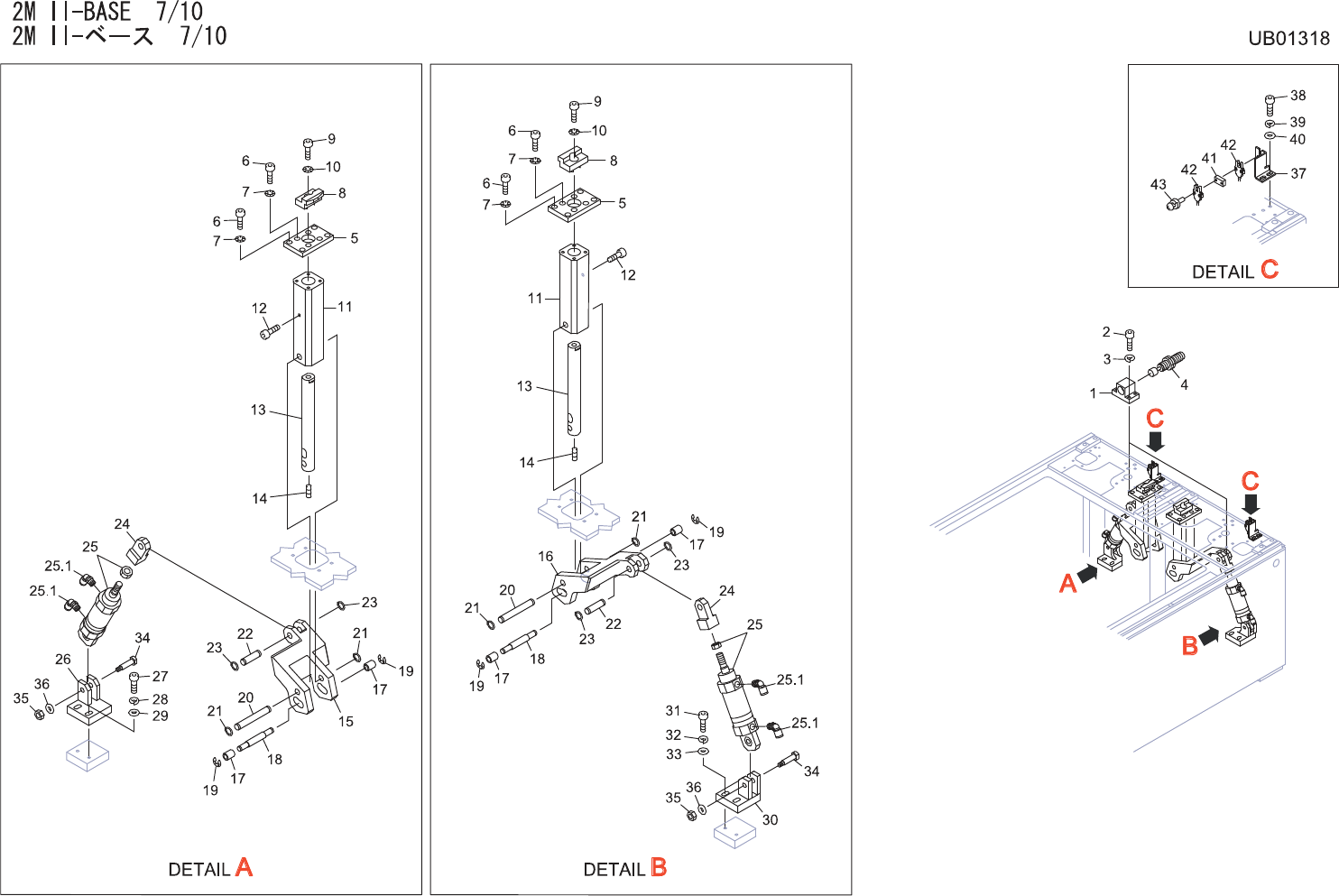

2MII-BASE7/10

2MII-ベース7/10

UB01318

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PM01222 2 BLOCK ブロック FE

2 H5325A 8 BOLT,HEXSOCKET ボルト六角穴 M06X022ｾﾞﾝﾈｼﾞ FE

3 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE

4 A1037S 2 ABSORBER,SHOCK アブソーバショック KSHC-130W OT

5 PM23352 2 PLATE プレート FE

6 H5298A 16 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE

7 W1012A 16 WASHER,CONICAL ワッシャ皿 M-5-L FE

8 PT00391 2 JAW 爪 FE

9 H5341A 2 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE

10 W1014A 2 WASHER,CONICAL ワッシャ皿 M-8-H FE

11 PM26023 2 HOLDER ホルダ FE

12 PM52491 2 BOLT ボルト FE

13 PM01103 2 SHAFT シャフト FE

14 N4046A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M06X008ｸﾎﾞﾐｻｷ FE

15 PT00662 1 LEVER レバー FE

16 PT00672 1 LEVER レバー FE

17 R50015 4 ROLLER ローラ IRT815 FE

18 PM01123 2 PIN ピン FE

19 S1003K 4 CIR-CLIP サークリップ ST-EW-7(3ｶｼﾛ) FE

20 PM52531 2 PIN ピン FE

21 S1031A 4 CIR-CLIP サークリップ STW10 FE

22 PM52551 2 PIN ピン FE

23 S1031A 4 CIR-CLIP サークリップ STW10 FE

24 PM01015 2 KNUCKLE ナックル FE

25 XS03481 2 CYLINDER,AIR シリンダエアー OT

25.1 Y3049W 4 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT

26 PM084S3 1 BKT,CYLINDER ＢＫＴシリンダ FE

27 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE

28 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE

29 W1045A 2 WASHER,FLAT ワッシャ平 4W-6 FE

30 PM084R3 1 BKT,CYLINDER ＢＫＴシリンダ FE

31 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE

32 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE

33 W1045A 2 WASHER,FLAT ワッシャ平 4W-6 FE

34 PM52571 2 PIN ピン FE

35 N1067A 2 NUT,U ナットＵ M06 FE

36 W1040W 2 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE

37 PB99190 2 BKT,SENSOR ＢＫＴセンサ FE
