H04-NEPTA-NOZZLESTATION(forTRAYUNIT-LT,withCOPLANARITYSENSOR)

H04-NEPTA-ノズルステーション(トレイユニット-LT用、コプラナリティセンサ有)

UL04601

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 AA5FZ03 1 HOLDER ホルダ OT

2 PS00772 1 SHEET シート OT ConsumableParts

3 PX07231 1 SEAL,BARCODE シールバーコード OT unitserialnumber

4 PX07221 1 SEAL,BARCODE シールバーコード OT unitserialnumber

5 AA5FY02 1 GUIDE ガイド OT

6 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 AL

7 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L OT

8 AA96706 1 BLOCK ブロック OT

9 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

10 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE

11 PZ29951 8 BOLT ボルト OT

12 PM85634 8 WASHER ワッシャ FE

13 PB85071 1 SHUTTER シャッタ FE

14 PM04923 1 PIN ピン FE

15 PZ05022 1 SPRING,TENSION ス

プ

リン

グ

引張 FE

PTS-NXT2-04JE

Vol.1

PTS-NXT2-04JE

Vol.1

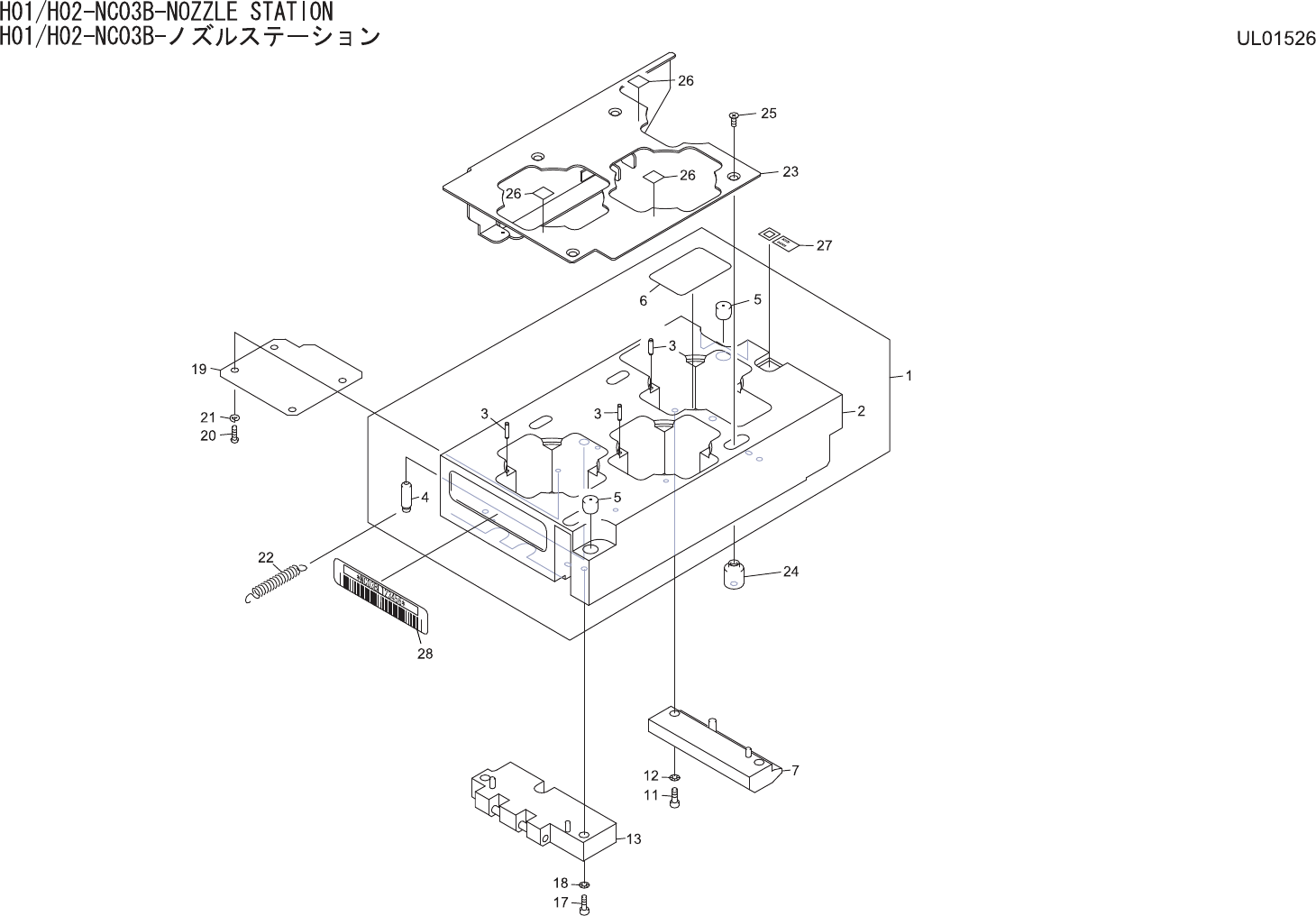

H01/H02-NC03B-NOZZLESTATION

H01/H02-NC03B-ノズルステーション

UL01526

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 AA96817 1 HOLDER ホルダ OT

2 PM010S2 1 HOLDER ホルダ AL

3 PH01720 3 PIN,PARALLEL ピン平行 OT

4 PM04923 1 PIN ピン FE

5 PM0B7R1 2 PIN,REFERENCE ピン基準 AL

6 PS00601 1 SHEET シート OT ConsumableParts

7 AA0HH03 1 GUIDE ガイド OT

11 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

12 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE

13 AA96506 1 BLOCK ブロック OT

17 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE

18 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE

19 PB20132 1 DOG,SW ドッグＳＷ FE

20 K51845 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE

21 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE

22 PZ05022 1 SPRING,TENSION スプリング引張 FE

23 PB19937 1 SHUTTER シャッタ FE

24 PM34585 4 PIN,GUIDE ピンガイド FE

25 PZ29951 4 BOLT ボルト OT

26 PX00081 1 NAMEPLATE 銘板 PL

27 PX01981 1 SEAL,BARCODE シールバーコード PL unitserialnumber

28 PX02131 1 SEAL,BARCODE シールバーコード OT unitserialnumber
