PTS-NXT2-04JE - 第528页

52 PTS-NXT2-04JE Vol.2

2MII-BASE10/10

2MII-ベース10/10

UB01318

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

77 PZ39480 1 TUBE チューブ OT

78 PZ39620 1 TUBE チューブ OT

79 PZ44390 1 TUBE チューブ OT

80 PZ39640 1 TUBE チューブ OT

81 PZ14700 1 TUBE チューブ OT

82 PZ06331 1 TUBE チューブ OT

83 PZ12221 1 TUBE チューブ OT

84 PZ42020 1 TUBE チューブ OT

85 PZ39970 1 TUBE チューブ OT

86 PZ39980 1 TUBE チューブ OT

87 PZ05902 0(1) TUBE チューブ OT Note.1

88 PZ39380 0(1) TUBE チューブ OT Note.1

89 PZ10371 0(1) TUBE チューブ OT Note.1

90 PZ16351 0(1) TUBE チューブ OT Note.1

91 PZ39490 0(2) TUBE チューブ OT Note.1

92 PZ44370 1 TUBE チューブ OT

93 PZ44401 1 TUBE チューブ OT

94 PZ44411 1 TUBE チューブ OT

95 PZ45550 2 TUBE チューブ OT

96 A40685 2 ELBOW エルボ KQ2L12-99 OT

A XB02501 1 VALVE,BALL バルブボール OT

B XH00121 1 FILTERREGULATOR フィルタレギュレータ OT

C XP00530 1 PUMP,VACUUM ポンプバキューム OT

D H3022Z 1 FILTER フィルタ VFR20-16-16 OT ConsumableParts

E S31575 1 SW,PRESSURE ＳＷプレッシャ ISE30-01-65ML OT

F S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT

G H1338F 4 VALVE,SOL バルブＳＯＬ SY5220-5MO-C6-F2-X274 OT

H S1056E 8 SILENCER サイレンサ AN103-01 OT

I K5340Y 8 CONTROLLER,SPEED コントローラスピード AS2001F-06(ｼﾛ) OT

J H5056N 8 HOLDER ホルダ TMH-06J OT

K XS03481 8 CYLINDER,AIR シリンダエアー OT

L XS00572 2 CYLINDER,AIR シリンダエアー OT

M K4154L 2 FLEXIBLETRACK ケー

ブ

ルベア TKP0350W50R37U-32L OT

Note.1:Thequantityin()indicatesthequantityforusewithoptionalVacuumbackuppins.

:()内の個数はオプション仕様のバキュームバックアップピンが取付く場合の個数を示します。

PTS-NXT2-04JE

Vol.2

PTS-NXT2-04JE

Vol.2

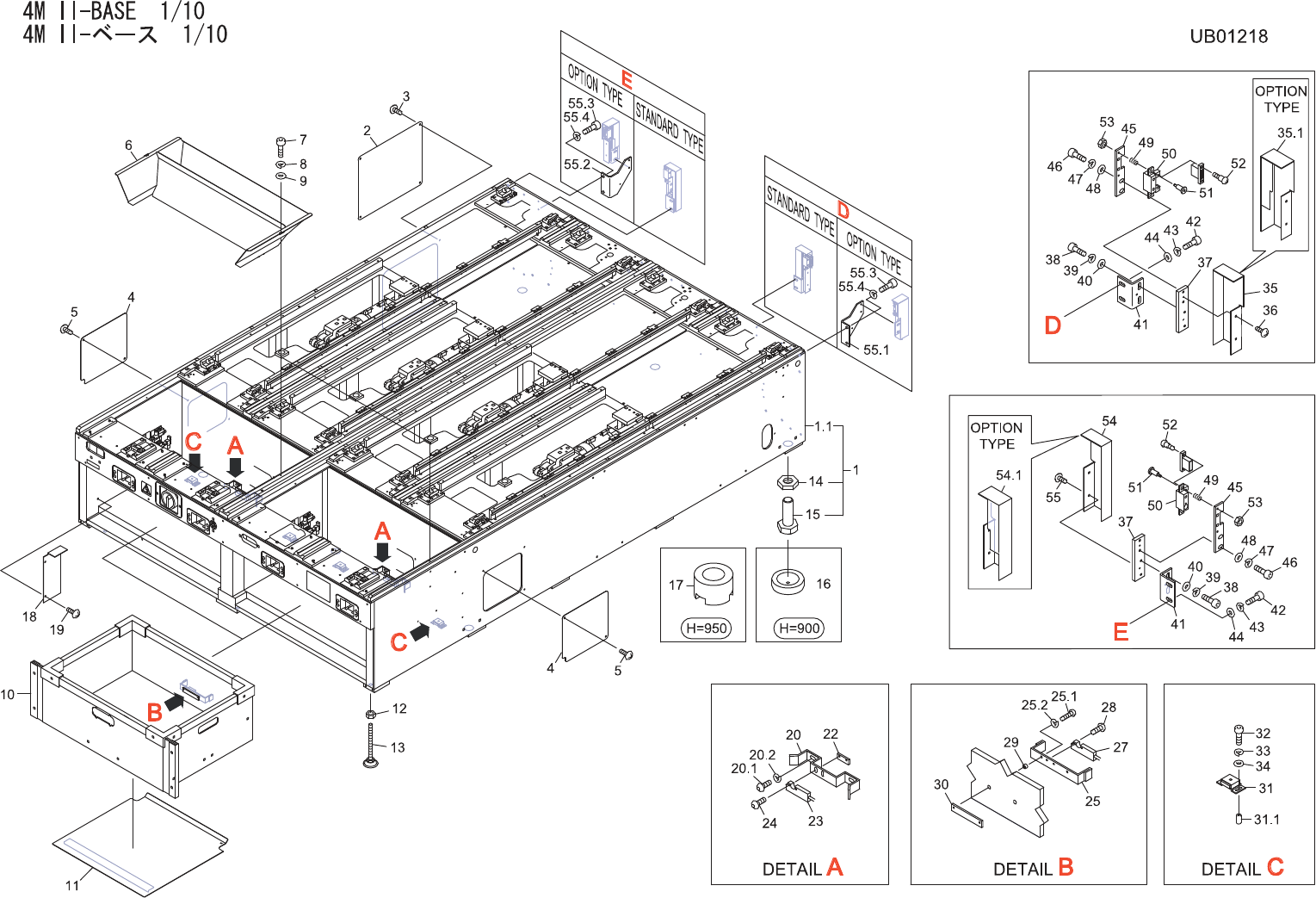

4MII-BASE1/10

4MII-ベース1/10

UB01218

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 AA7XK04 1 BASE ベース OT

1.1 PM08ZX8 1 BASE ベース FE

2 PB92421 1 COVER,SIDE カバーサイド FE

3 K5171W 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE

4 PB92414 2 COVER,SIDE カバーサイド FE

5 K5171W 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE

6 PB000D1 2 CHUTE,DISCHARGE シュート排出 FE

7 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE

8 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE

9 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE

10 AA7XN02 2 BOX,DUST ＢＯＸダスト OT

10.1 XB03222 2 BOX,DUST ＢＯＸダスト OT

11 PB99862 2 COVER カバー FE

12 N1079N 3 NUT,HEX ナット六角 M12(3ｶｼﾛ) FE

13 H5145F 3 BOLT,LEVELLING ボルトレベリング TM-256-4(3ｶｼﾛ) OT

14 PM05WZ1 6 NUT,HEX ナット六角 FE

15 PT01752 6 BOLT,LEVELLING ボルトレベリング FE

16 PM74322 6 SHEET,LEVELING シートレベリング FE INTH=900

17 PT01773 6 SHEET,LEVELING シートレベリング FE INTH=950

18 PB000K0 1 COVER カバー FE

19 K5171W 2 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006(3ｶｼﾛ) FE

20 GFAB1182 2 BKT,SENSOR ＢＫＴセンサ FE

20.1 H5517G 4 BOLT ボルト M5X10SUSTRXﾀﾝﾊﾟｰ(ﾅﾍﾞ) FE

20.2 W1023C 4 WASHER,LOCK ワッシャスプリング 5M/Mｽﾃﾝﾚｽ FE

22 GFAB1211 2 NUT ナット FE

23 M1056M 2 MAGNETSW マグネットＳＷ XCS-DMC7902 OT

24 H5517F 4 BOLT ボルト M3X12SUSTRXﾀﾝﾊﾟｰ(ﾅﾍﾞ) FE

25 GFAB1191 2 BKT ＢＫＴ FE

25.1 H5514C 4 BOLT ボルト SRBS-M3X12 FE

25.2 W1021C 4 WASHER,LOCK ワッシャスプリング 3M/Mｽﾃﾝﾚｽ FE

27 M1056N 2 MAGNETSW マグネットＳＷ XCS-ZC1 OT

28 H5517E 4 BOLT ボルト M3X6SUSTRXﾀﾝﾊﾟｰ(ﾅﾍﾞ) FE

29 S3244R 2 SPACER スペーサ CU-304.5 OT

30 GFAB1171 2 NUT ナット FE

31 M1010F 4 MAGNETCATCH マグネットキャッチ TL-73S OT

31.1 S3243X 8 SPACER スペーサ CU-415 OT

32 H5281A 8 BOLT,HEXSOCKET ボルト六角穴 M03X025 FE

33 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
