PTS-NXT2-04JE
Vol.1

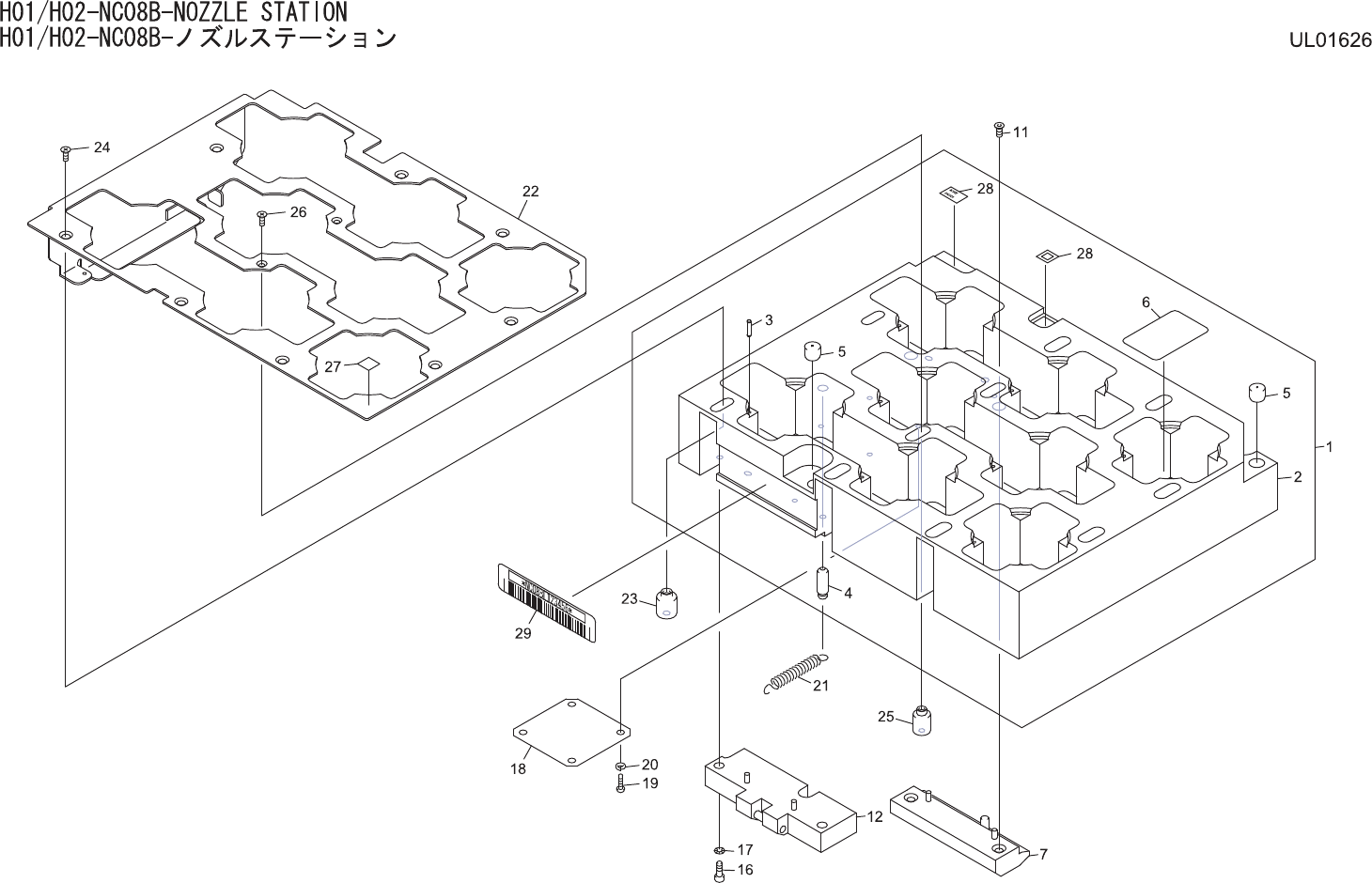

H01/H02-NC08B-NOZZLESTATION
H01/H02-NC08B-ノズルステーション
UL01626
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96917 1 HOLDER ホルダ OT
2 PM05TB2 1 HOLDER ホルダ AL
3 PH01720 8 PIN,PARALLEL ピン平行 OT
4 PM04923 1 PIN ピン FE
5 PM0B7R1 2 PIN,REFERENCE ピン基準 AL
6 PS00611 1 SHEET シート OT ConsumableParts
7 AA0HK05 1 GUIDE ガイド OT
11 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
12 AA96706 1 BLOCK ブロック OT
16 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
17 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
18 PB20141 1 DOG,SW ドッグＳＷ FE
19 K51845 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
20 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
21 PZ05022 1 SPRING,TENSION スプリング引張 FE
22 PB19948 1 SHUTTER シャッタ FE
23 PM34585 8 PIN,GUIDE ピンガイド FE
24 PZ29951 8 BOLT ボルト OT
25 PM47752 2 PIN,GUIDE ピンガイド FE
26 PZ29941 2 BOLT ボルト OT
27 PX00091 1 NAMEPLATE 銘板 PL
28 PX01991 1 SEAL,BARCODE シールバーコード PL unitserialnumber
29 PX02141 1 SEAL,BARCODE シール バーコード OT unitserialnumber
