PTS-NXT2-04JE - 第563页

BASELINKINGPARTS ベー ス連結 部品 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA5FL02 1 BKT ＢＫＴ OT 2 PM21392 1 BKT ＢＫＴ FE 3 PM21381 1 BKT ＢＫＴ FE 4 H5343A 6 BOLT,…

100%1 / 967
2
3
4
4
5
5
6
4
5
6
6
15
15
16
18
19
20
21
22
20
23
24
24
25
25
26
26
21
22
17
16
17
14
1
86
PTS-NXT2-04JE
Vol.2

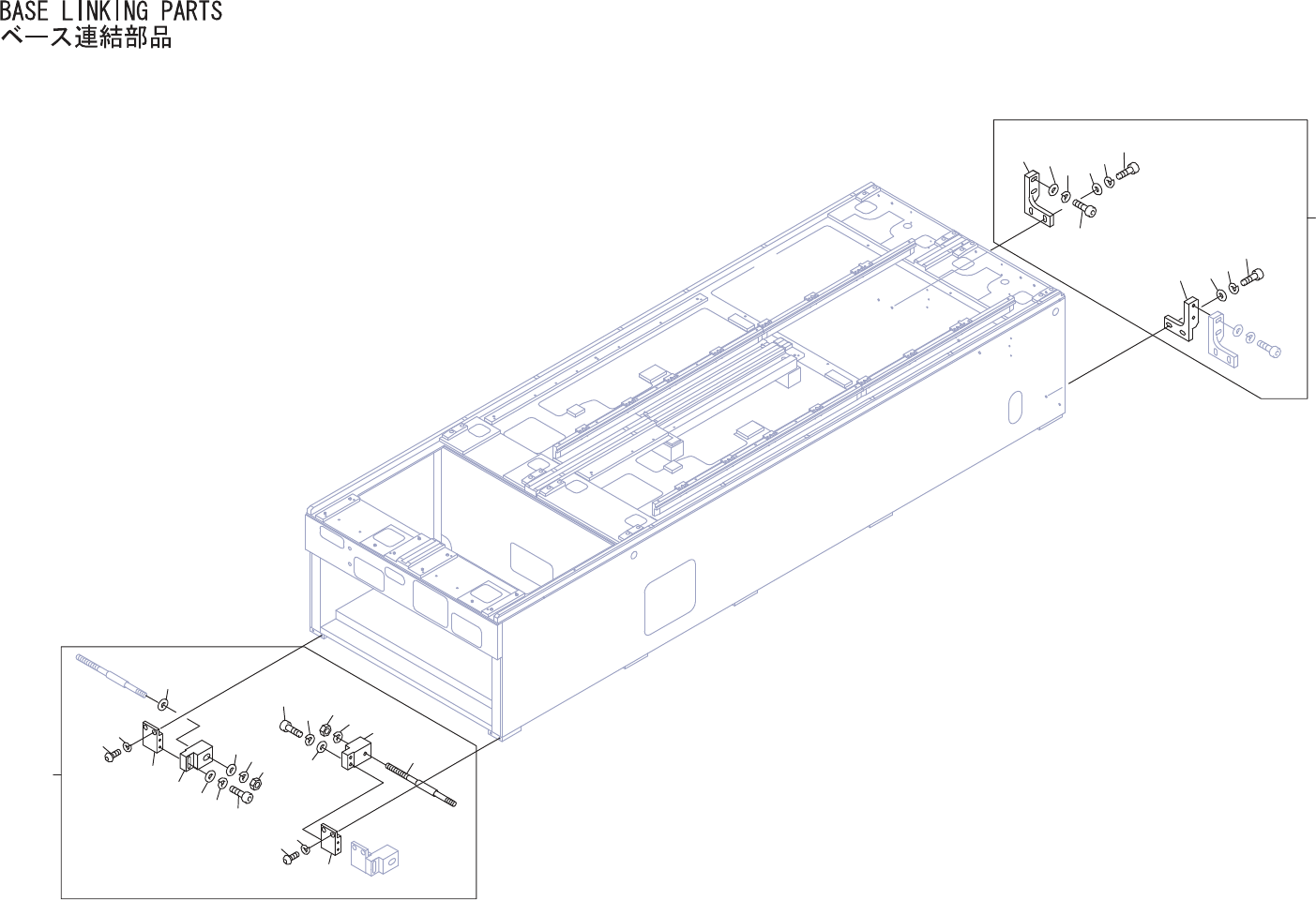

BASELINKINGPARTS
ベース連結部品
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA5FL02 1 BKT ＢＫＴ OT
2 PM21392 1 BKT ＢＫＴ FE
3 PM21381 1 BKT ＢＫＴ FE
4 H5343A 6 BOLT,HEXSOCKET ボルト六角穴 M08X030 FE
5 W1025A 6 WASHER,LOCK ワッシャスプリング 8M/M FE
6 W1046A 6 WASHER,FLAT ワッシャ平 4W-8 FE
14 AA5FK02 1 BKT ＢＫＴ OT
15 PM39015 2 BKT ＢＫＴ FE
16 K5262E 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M06X015 FE
17 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
18 PM39032 1 BKT ＢＫＴ FE
19 PM39022 1 BKT ＢＫＴ FE
20 H5344A 4 BOLT,HEXSOCKET ボルト六角穴 M08X035 FE
21 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
22 W1046A 4 WASHER,FLAT ワッシャ平 4W-8 FE
23 PM39041 1 BOLT ボルト FE
24 N1079N 2 NUT,HEX ナット六角 M12(3ｶｼﾛ) FE
25 W1027A 2 WASHER,LOCK ワッシャスプリング 12M/M FE
26 W1048A 2 WASHER,FLAT ワッシャ 平 4W-12 FE
87
PTS-NXT2-04JE
Vol.2
Ref.2/
A
B
Ref.2/
Low reflective sheet(felt paper)
BACK-UP PIN
1
2
4
7
8
9
4
5
6
5
6
3
3
11
12
14
13
UQ04110
88
PTS-NXT2-04JE
Vol.2
