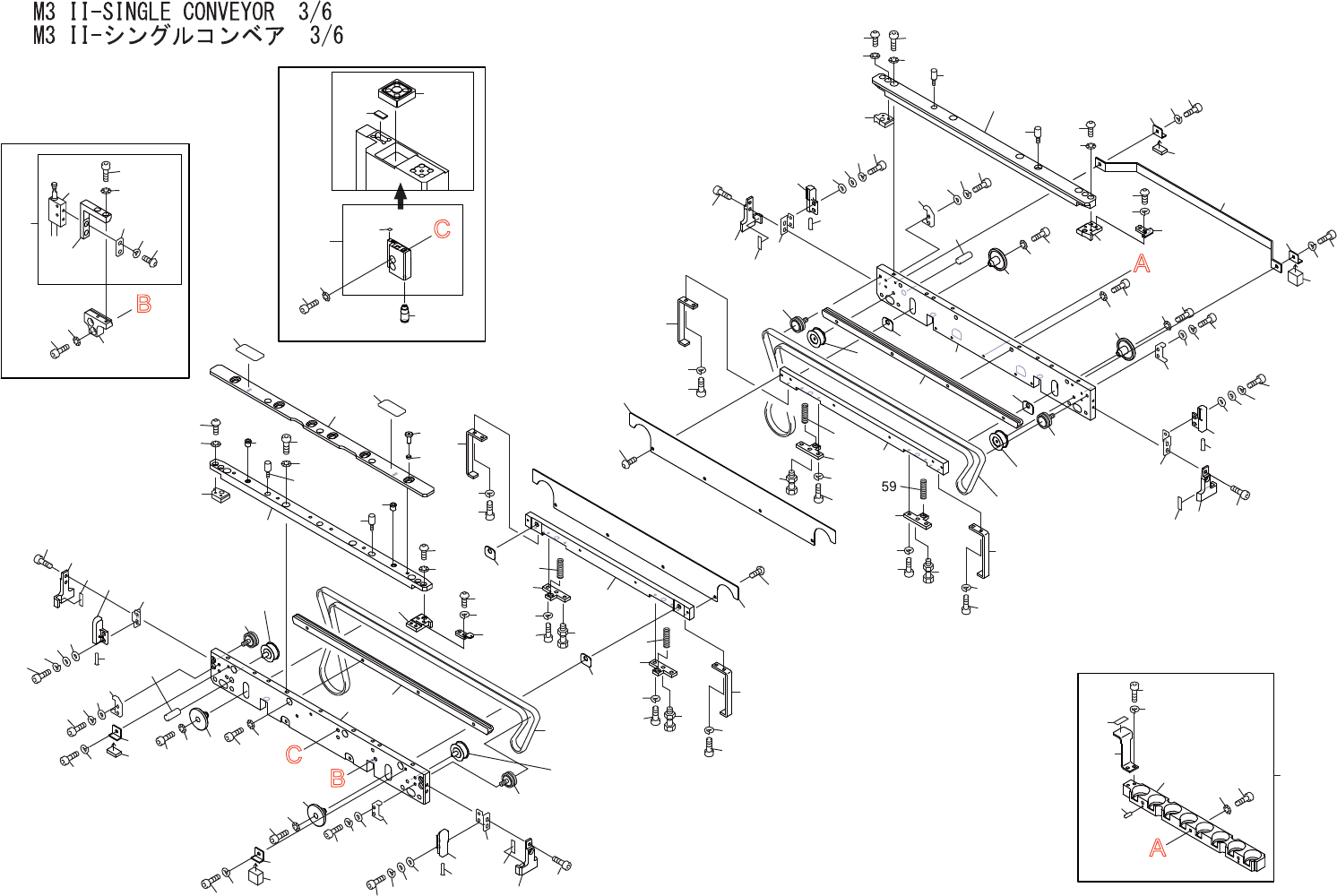

M3II-SINGLECONVEYOR2/6
M3II-シングルコンベア2/6
UQ04110
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 N4027A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
40 H45758 1 BELT,TIMING ベルトタイミング 1374-3GT-9 OT
42 PM067T4 1 BKT,STOPPER ＢＫＴストッパ FE
43 W1045A 1 WASHER,FLAT ワッシャ平 4W-6 FE
44 H5119K 1 BOLT ボルト STCBM6-20 OT
45 PM095C3 1 PLATE,BASE プレートベース AL
46 H54241 10 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
47 W1024A 10 WASHER,LOCK ワッシャスプリング 6M/M FE
48 W1040W 10 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
49 PB00YW1 1 BKT ＢＫＴ FE
50 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
51 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
52 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT
53 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE ACC-52
54 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
55 H3306K 1 BKT ＢＫＴ ZS-27-B OT
56 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
57 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
58 W1108D 2 WASHER,FLAT ワッシャ平 4W-3(3ｶｼﾛ) FE
59 K5076Y 1 CONNECTOR コネクタ KQ2U04-M5 OT
60 H14592 1 VALVE,SOL バルブＳＯＬ MV090-03-PL-1L-DC24V OT
61 H54296 2 BOLT,HEXSOCKET ボルト六角穴 M2.6X006(3ｶｼﾛ) FE ACC-60
62 W1106H 2 WASHER,LOCK ワッシャスプリング 2.6M/M(3ｶｼﾛ) FE
63 H3305K 1 BKT ＢＫＴ MV-21 OT
64 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE ACC-63
65 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
66 Y3077Z 3 UNION,ELBOW ユニオンエルボ KQ2L04-M5 OT
67 PZ46800 1 TUBE チューブ OT
68 PZ48620 1 TUBE チュー
ブ
OT
