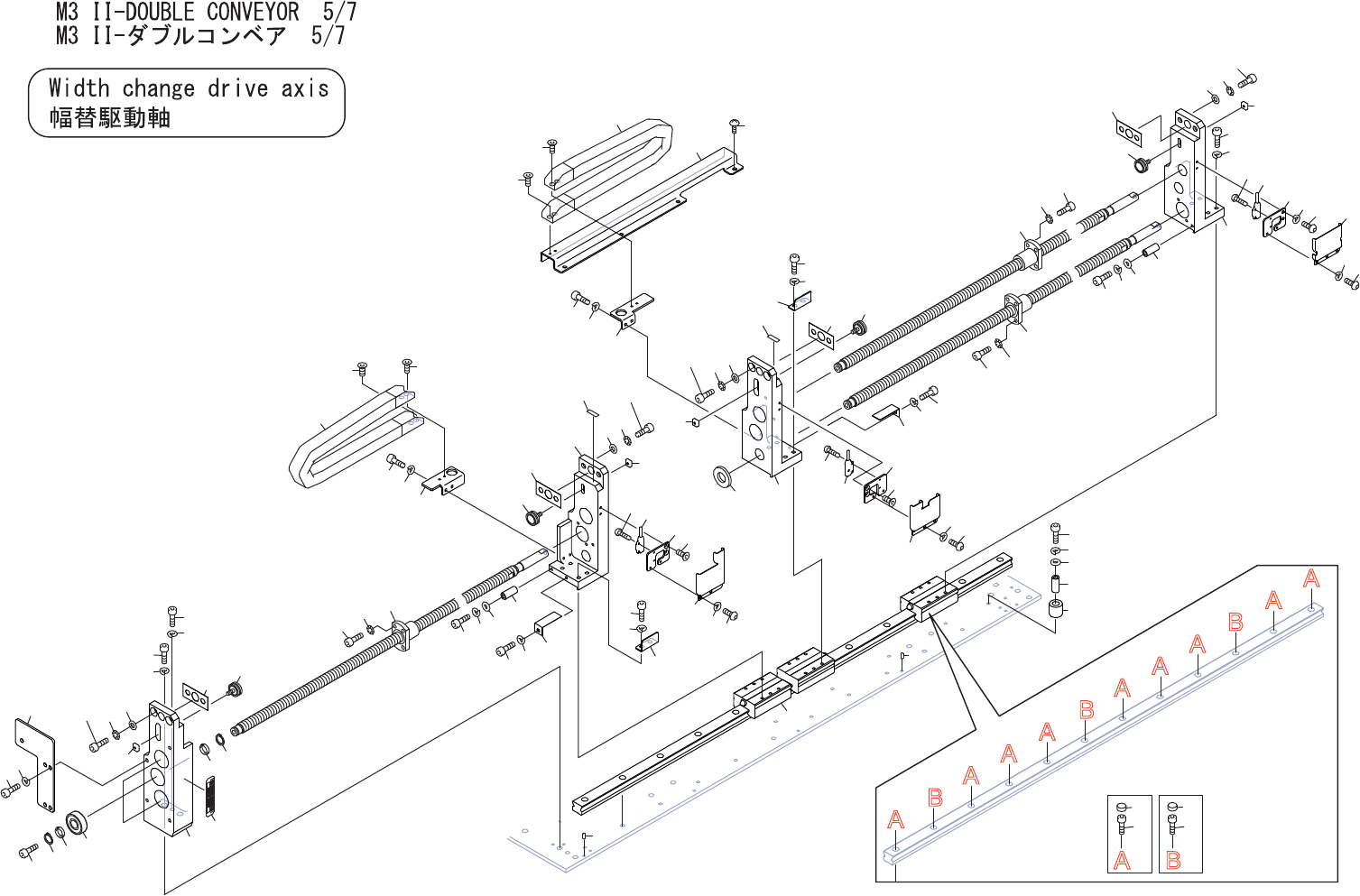

M3II-DOUBLECONVEYOR5/7 M3 II- ダブルコ ンベア5 /7 UQ04211 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 H2096H 3 PIN,PARALLEL ピ ン平 行 ﾟ3X6 Bｼｭ(ｽﾃﾝ ﾚｽ) OT 2 P…

100%1 / 967
A
A
A
B
A
A
A
A
B
A
A
B
B
A
2
21
39
47
96
95
91
8
27
53
45
62
86
87
85
14
38
34
33
9
28
46
54
59
63
97
35
92
73
3
6
22
25
40
43
48
51
99
98
100
10
11
4
5
61
64
29
30
31
41
42
23
24
49
50
1
65
66
67
68
69
70
71
72
72
72
72
71
76
77
78
79
80
81
82
81
82
81
82
81
82
21.1
39.1
83
84
62
63
61
64
85
86
87
15.1
88
89
90
26
44
93
94
4.1
23.1
41.1
49.1
73.1
12
13
12
13
15
16
17
15
16
17
55
57
56
58
18
19
20
36
37
36
37
36
37
56
UQ04211
130
PTS-NXT2-04JE
Vol.2
M3II-DOUBLECONVEYOR5/7
M3II-ダブルコンベア5/7
UQ04211
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM050B3 1 BKT ＢＫＴ FE
3 PJ16793 1 SHEET シート OT ConsumableParts
4 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
4.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
5 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
10 H5426X 1 BOLT,HEXSOCKET ボルト六角穴 M04X025(3ｶｼﾛ) FE
11 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
12 S1031A 6 CIR-CLIP サークリップ STW10 OT
13 W10049 6 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 3 BEARING ベアリング 6900ZZ OT
15 XN00223 2 SCREW ネジ OT
15.1 H52966 3 BOLT,HEXSOCKET ボルト六角穴 M05X006 FE
16 H5506E 4 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
17 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
18 XN00233 1 SCREW ネジ OT
19 H5506E 2 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
20 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
21 PM050D5 1 BKT ＢＫＴ FE
21.1 PS03990 1 SHEET シート OT ConsumableParts
22 PJ16793 1 SHEET シート OT ConsumableParts
23 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
23.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
24 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
26 PB03ZD0 1 BKT,RETAINER ＢＫＴ押え FE
27 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PP03290 1 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
31 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
33 PP02501 1 RETAINER,WIRING 押え配線 FE
34 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
35 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 XS03381 3 SENSOR センサ OT
131
PTS-NXT2-04JE
Vol.2
M3II-DOUBLECONVEYOR5/7
M3II-ダブルコンベア5/7
UQ04211
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 K5175T 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
38 PG00075 1 STOPPER ストッパ OT
39 PM050F5 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT ConsumableParts
40 PJ16793 1 SHEET シート OT ConsumableParts
41 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
41.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
42 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
43 PJ12922 2 WASHER ワッシャ OT
44 PB03ZD0 1 BKT,RETAINER ＢＫＴ押え FE
45 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
46 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PM050H3 1 BKT ＢＫＴ FE
48 PJ16793 1 SHEET シート OT ConsumableParts
49 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
49.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
50 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
51 PJ12922 2 WASHER ワッシャ OT
53 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
54 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
55 XG01301 1 GUIDE,RAIL ガイドレール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
61 PM081R1 2 COLLAR カラー FE
62 H5293A 2 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
63 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
64 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
65 PB90471 1 BKT ＢＫＴ FE
66 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
67 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
68 PB90481 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41620 2 FLEXIBLETRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
72 K5357M 8 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 PX07661 1 SEAL,BARCODE シールバーコード OT unitserialnumber
132
PTS-NXT2-04JE
