M3II-DOUBLECONVEYOR5/7 M3 II- ダブルコ ンベア5 /7 UQ04211 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 73.1 PX09920 1 S EAL,BARCODE シール バー コー ド OT Thinpanel…

100%1 / 967
M3II-DOUBLECONVEYOR5/7
M3II-ダブルコンベア5/7
UQ04211
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 K5175T 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
38 PG00075 1 STOPPER ストッパ OT
39 PM050F5 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT ConsumableParts
40 PJ16793 1 SHEET シート OT ConsumableParts
41 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
41.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
42 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
43 PJ12922 2 WASHER ワッシャ OT
44 PB03ZD0 1 BKT,RETAINER ＢＫＴ押え FE
45 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
46 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PM050H3 1 BKT ＢＫＴ FE
48 PJ16793 1 SHEET シート OT ConsumableParts
49 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
49.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
50 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
51 PJ12922 2 WASHER ワッシャ OT
53 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
54 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
55 XG01301 1 GUIDE,RAIL ガイドレール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
61 PM081R1 2 COLLAR カラー FE
62 H5293A 2 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
63 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
64 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
65 PB90471 1 BKT ＢＫＴ FE
66 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
67 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
68 PB90481 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41620 2 FLEXIBLETRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
72 K5357M 8 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 PX07661 1 SEAL,BARCODE シールバーコード OT unitserialnumber
132
PTS-NXT2-04JE
Vol.2
M3II-DOUBLECONVEYOR5/7
M3II-ダブルコンベア5/7
UQ04211
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73.1 PX09920 1 SEAL,BARCODE シールバーコード OT
Thinpaneloption,unitserialnumber
76 PG04871 1 STOPPER ストッパ PL
77 PM082R0 1 COLLAR カラー FE
78 H5292A 1 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
79 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
80 W1040S 1 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
81 ADBPP8012 4 PULLEY プーリ OT
82 N10790 4 NUT,SQUARE ナット四角 M4P=0.7(3ｶｼﾛ) FE
83 PB90464 1 DUCT,WIRING ダクト配線 FE
84 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
85 PP02521 2 RETAINER,WIRING 押え配線 FE
86 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
87 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
88 PB02SN1 1 PLATE プレート FE
89 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
90 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
91 PB06KY0 1 BKT,SENSOR ＢＫＴセンサ FE
92 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
93 PB06KZ0 1 BKT,SENSOR ＢＫＴセンサ FE
94 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
95 PB059D1 1 RETAINER,WIRING 押え配線 FE
96 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
97 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
98 PB059E1 1 RETAINER,WIRING 押え配線 FE
99 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
100 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M/M FE
133
PTS-NXT2-04JE
Vol.2

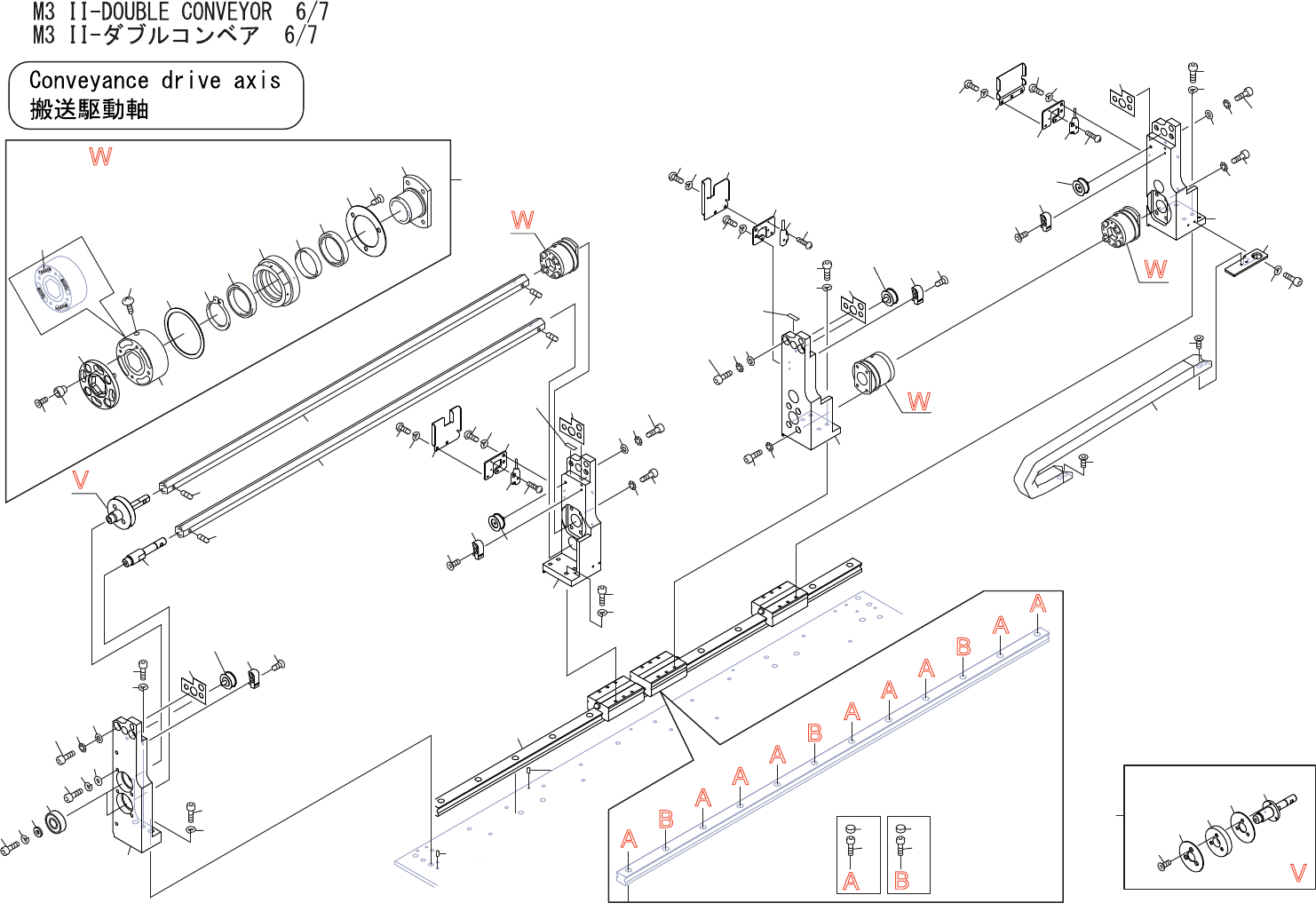

DETAIL
W
W
W
A
B
A
A
A
B
A
A
A
B
A
A
A
B
W
V
DETAIL
V
2
21
39
47
8
28
45
109
29
73
76
82
105
74
105
75
75
105
33
110
111
34
35
78
77
9
27
106
106
46
106
59
30
31
29
30
31
96
94
97
103
95
93
99
102
104
99
91
92
98
100
101
3
6
22
25
40
43
48
51
112
113
114
30
31
29
4
5
10
11
24
23
54
53
50
49
41
42
1
60
60
60
60
68
69
70
79
80
81
71
72
72
74
75
75
107
108
107
108
107
108
107
108
21.1
39.1
84
84
85
86
87
60.1
60.1
60.1
60.1
4.1
23.1
41.1
49.1
55
57
56
58
36
37
90
36
37
36
37
56
83
UQ04211
134
PTS-NXT2-04JE
Vol.2
