This page intentionally blank.
141
PTS-NXT2-04JE
Vol.2
Ref.2/
A
Ref.2/
B
Low reflective sheet(felt paper)
BACK-UP PIN
1
2
1
7
8
9
4
4
5
6
5
6
3
3
11
12
14
13
UQ04310
142
PTS-NXT2-04JE
Vol.2

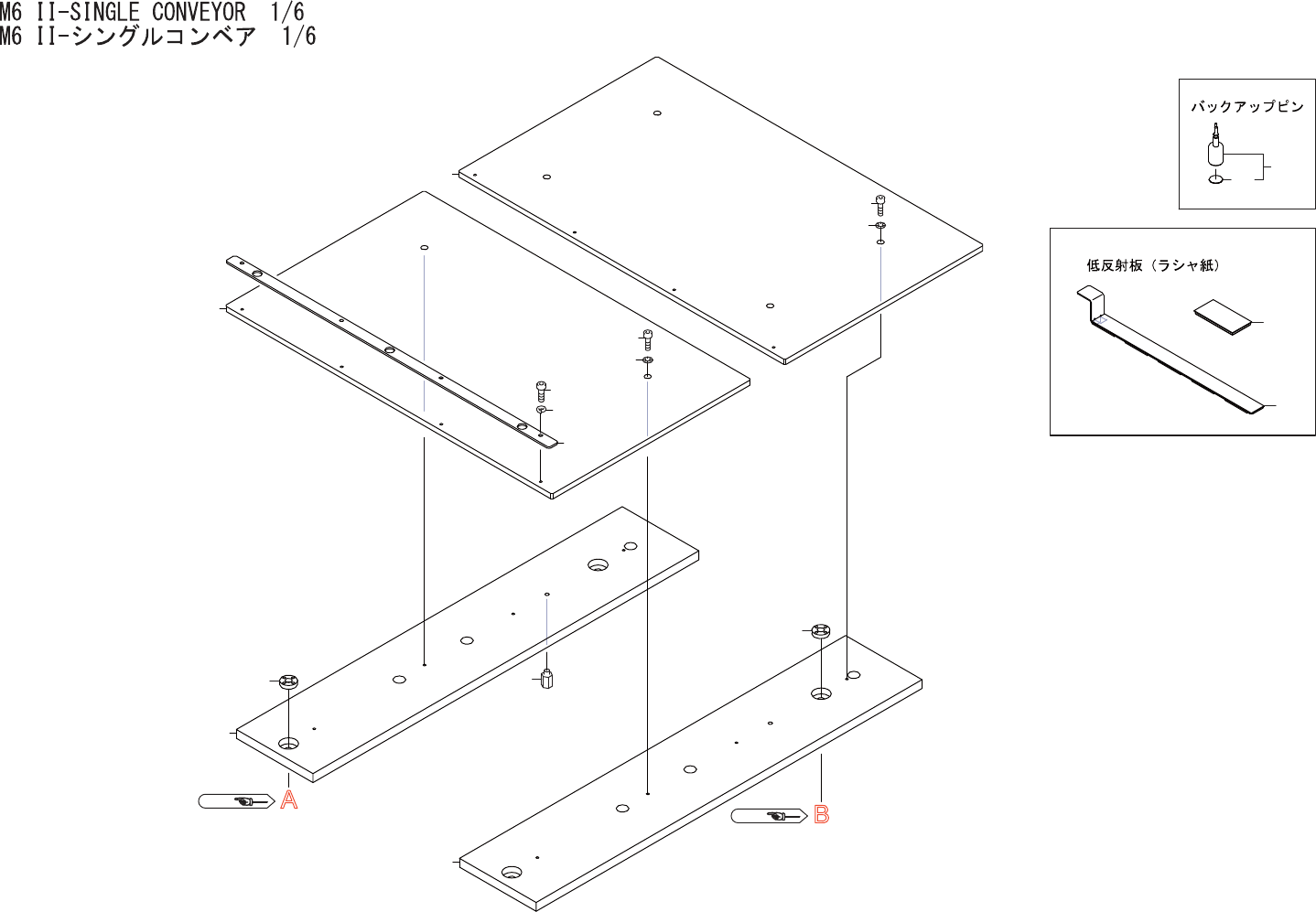

M6II-SINGLECONVEYOR1/6
M6II-シングルコンベア1/6
UQ04310
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM076L5 2 FRAME フレーム AL
2 H20231 1 PIN,STOPPER ピンストッパ STFHN10-15 OT
3 GGQC2241 4 NUT ナット FE
4 PM055K5 2 PLATE,BACKUP プレートバックアップ FE
5 PM083K0 8 BOLT ボルト FE
6 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
7 PB97061 1 PLATE,PARTITION プレート仕切り FE
8 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
9 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
11 AA8AM01 1 PLATE プレート OT
12 AA8AN01 1 PLATE プレート OT
13 AA6WL05 8 PIN,BACKUP ピンバックアップ OT
14 PZ34032 8 SHEET シート OT ConsumableParts
