M6II-SINGLECONVEYOR1/6
M6II-シングルコンベア1/6
UQ04310
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM076L5 2 FRAME フレーム AL
2 H20231 1 PIN,STOPPER ピンストッパ STFHN10-15 OT
3 GGQC2241 4 NUT ナット FE
4 PM055K5 2 PLATE,BACKUP プレートバックアップ FE
5 PM083K0 8 BOLT ボルト FE
6 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
7 PB97061 1 PLATE,PARTITION プレート仕切り FE
8 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
9 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
11 AA8AM01 1 PLATE プレート OT
12 AA8AN01 1 PLATE プレート OT
13 AA6WL05 8 PIN,BACKUP ピンバックアップ OT
14 PZ34032 8 SHEET シート OT ConsumableParts
143
PTS-NXT2-04JE
Vol.2
Ref.1/
A
DETAIL
T
T
DETAIL
U
U
Ref.1/
B
DETAIL
V
V
S
S
S
S
DETAIL
S
32
33
34
38
39
4
18
22
23
19
20
21
24
25
26
28
29
27
30
31
4
22
23
24
25
26
39
40
43
42
44
45
46
47
70
71
72
48
61
62
64
65
60
63
66
49
50
51
52
53
54
55
56
57
58
59
67
68
66
66
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
35
36
37
UQ04310
144
PTS-NXT2-04JE
Vol.2

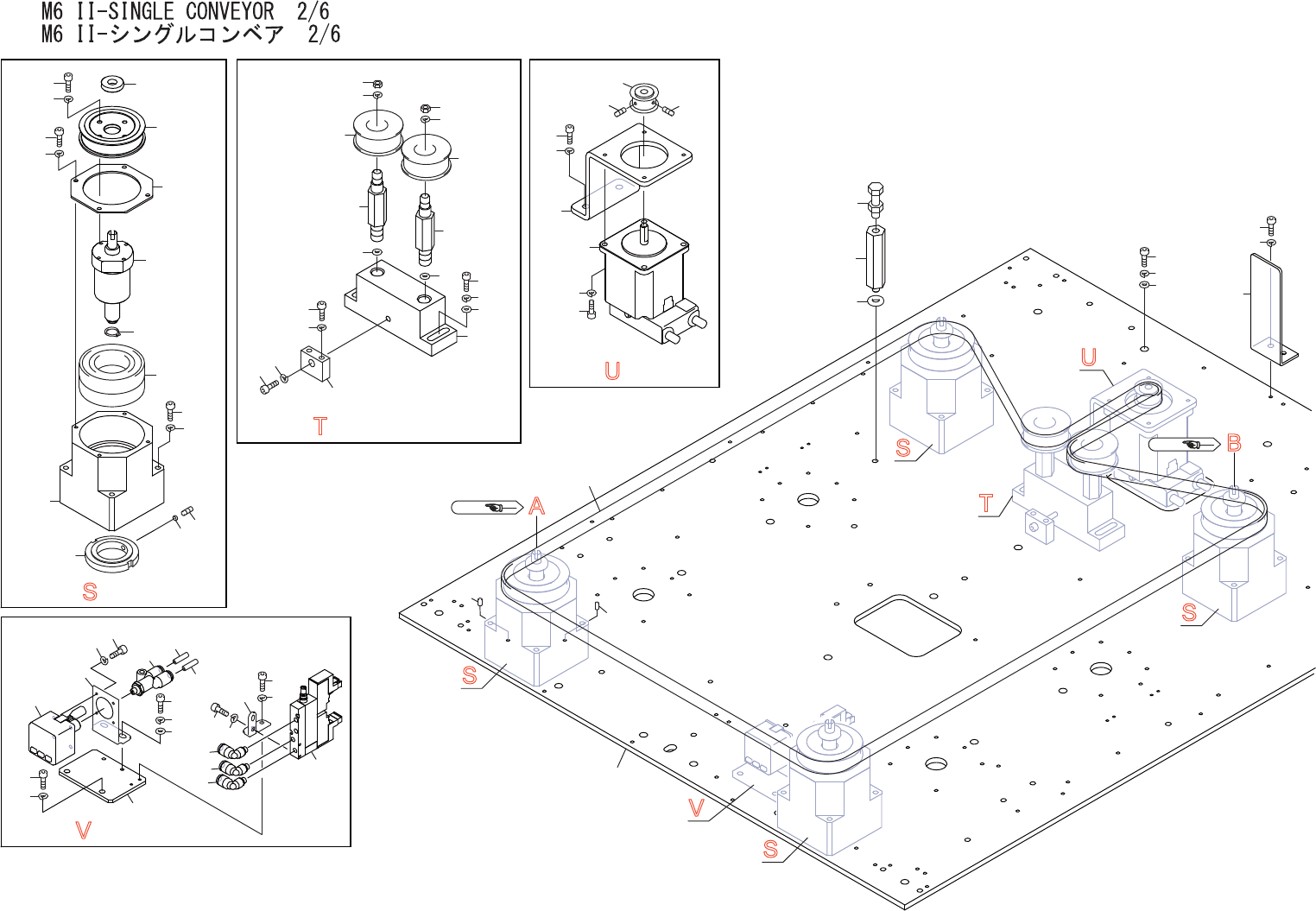

M6II-SINGLECONVEYOR2/6
M6II-シングルコンベア2/6
UQ04310
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM057G3 4 HOUSING ハウジング FE
2 H5296A 16 BOLT,HEXSOCKET ボルト六角穴 M04X040 FE
3 W1022A 16 WASHER,LOCK ワッシャスプリング 4M/M FE
4 H2096H 8 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
5 PT01910 4 PULLEY,TIMING プーリタイミング AL
6 H5275A 16 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
7 W1021A 16 WASHER,LOCK ワッシャスプリング 3M/M FE
8 PM057H1 4 COLLAR カラー FE
9 PP02480 4 RETAINER 押え FE
10 H5274A 16 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
11 W1021A 16 WASHER,LOCK ワッシャスプリング 3M/M FE
12 XB03821 4 BALLSCREW ボールネジ OT
13 S1030A 4 CIR-CLIP サークリップ STW9 OT
14 H4218Z 4 BEARING ベアリング 7006CDBMP6 OT
15 PM80131 4 NUT,LOCK ナットロック FE
16 N4027A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
17 K5613D 4 BLOCK 駒 SM-402E OT
18 PM057K3 1 BKT ＢＫＴ FE
19 H5302A 2 BOLT,HEXSOCKET ボルト六角穴 M05X020 FE
20 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
21 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
22 H3219A 2 PULLEY プーリ TPBSN38-15 OT
23 PM06SZ1 2 SHAFT シャフト FE
24 N10799 2 NUT,HEX ナット六角 M08(3ｶｸﾛ) FE
25 W1025A 2 WASHER,LOCK ワッシャスプリング 8M/M FE
26 W1026A 2 WASHER,LOCK ワッシャスプリング 10M/M FE
27 PM79495 1 BKT,ADJUSTING ＢＫＴセリ FE
28 H5293A 2 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
29 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
30 H5307C 1 BOLT,HEXSOCKET ボルト六角穴 M05X040ｾﾞﾝﾈｼﾞ FE
31 W1040T 1 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5)(3ｶｸﾛ) FE
32 PB90142 1 BKT,MOTOR ＢＫＴモータ FE
33 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
34 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
35 XM00882 1 MOTOR,STEPPING モータステッピング OT
36 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
37 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
38 PZ05392 1 PULLEY プーリ OT
145
PTS-NXT2-04JE
Vol.2
