M6II-SINGLECONVEYOR5/6 M6 II- シングル コンベ ア5/6 UQ04310 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 106 W1011A 4 WASHER,CONICAL ワッシ ャ 皿 M-4-L FE 161 PTS-N…

100%1 / 967

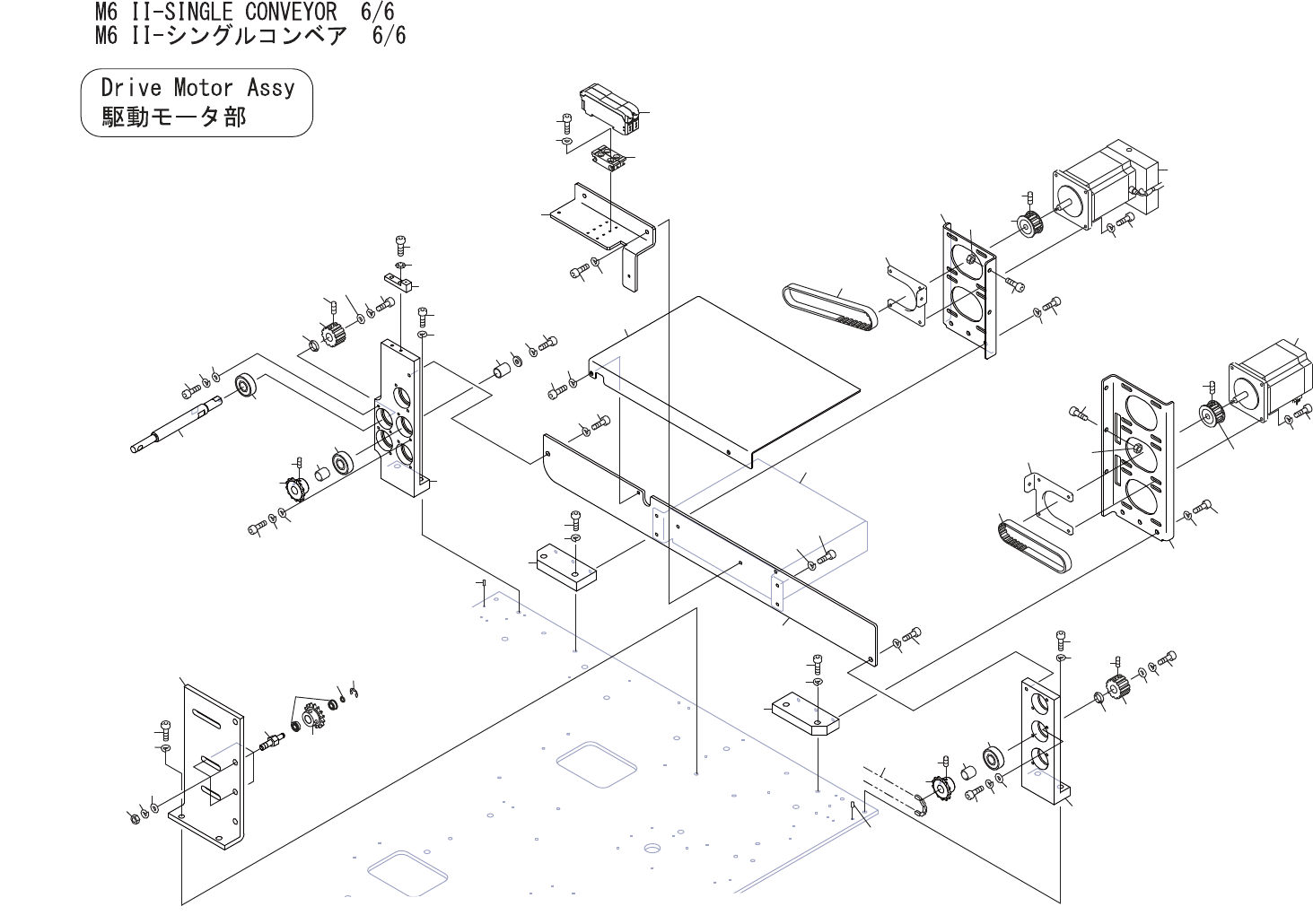

M6II-SINGLECONVEYOR5/6
M6II-シングルコンベア5/6
UQ04310
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) FE
60 AA9EZ00 2 PULLEY プーリ OT
60.1 AB07600 2 PULLEY プーリ OT Thinpaneloption
68 PB91062 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41622 1 FLEXIBLETRACK ケーブルベア 07.10-018-0-19-060.10.12 OT
72 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 H4175A 1 BEARING ベアリング 6000ZZ OT
74 PM06368 1 SHAFT シャフト FE
75 N40930 4 SCREW,HEXSOCKETSET ネジ六角穴止め ｽﾌﾟﾘﾝｸﾞﾎﾞﾙﾄM4X4ﾋﾗｻｷSUS FE
76 PM0KYN0 1 WASHER ワッシャ FE
77 H5299A 1 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
78 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
79 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
80 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
81 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
83 AA6TR04 1 PULLEY プーリ OT
84 PP02310 2 FLANGE フランジ FE
85 PZ39081 1 PULLEY プーリ OT
86 K5358C 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X012 FE
87 PM087H3 1 SHAFT シャフト FE
90 AA60B03 1 PULLEY プーリ OT
91 PM02051 4 COLLAR カラー FE
92 PZ31901 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 OT
93 PH01510 1 PULLEY プーリ OT
94 PM61335 1 PULLEY プーリ AL
95 PZ31891 4 SCREW,C/RTRUSS 小ネジ十穴トラス OT
96 PZ14361 4 SPRING スプリング FE
97 S1046A 1 CIR-CLIP サークリップ WR19 OT
98 PP02280 1 FLANGE フランジ FE
99 H4104A 2 BEARING ベアリング DDA-2520 OT
100 PP02270 1 FLANGE フランジ FE
101 PZ31881 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 OT
102 PM10313 1 COLLAR カラー FE
103 PZ16793 1 PULLEY プーリ AL
104 PM63091 1 HOLDER ホルダ FE
105 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
160
PTS-NXT2-04JE
Vol.2
M6II-SINGLECONVEYOR5/6
M6II-シングルコンベア5/6
UQ04310
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
106 W1011A 4 WASHER,CONICAL ワッシャ 皿 M-4-L FE
161
PTS-NXT2-04JE
Vol.2
40
41
29
30
23
25
14
13
15
12
7
8
2
16
9
11
10
24
31
28
42
33
20
21
22
37
38
39
32
17
18
3
4
5
1
43
26
74
75
76
90
91
87
93
92
94
77
89
88
44
45
46
45
46
44
60
61
64
62
71
70
65
66
47
50
58
57
48
49
52
53
106
105
104
109
108
109
108
107
111
112
110
117
118
116
10.1
35
34
36
119
121
120
6
27
67
68
69
73
59
54
55
56
113
115
114
113.1
UQ04310
162
PTS-NXT2-04JE
Vol.2
