M6II-DOUBLECONVEYOR2/7 M6 II- ダブルコ ンベア2 /7 UQ04411 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM057G3 8 HOUSING ハウジ ング FE 2 H5296A 32 BOLT,HEXSOCKE…

100%1 / 967
Ref.1/
A
B
Ref.1/
DETAIL
T
T
DETAIL
U
U
U
T
DETAIL
V
V
S
S
S
S
S
S
S
S
DETAIL
S
32
33
34
38
39
4
18
22
23
19
20
21
24
25
26
28
29
27
30
31
4
22
23
24
25
26
39
40
41
43
42
44
43
42
44
46
47
70
71
72
48
61
62
64
65
60
63
45
49
50
51
52
53
54
55
56
57
58
59
67
68
66
66
66
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
35
36
37
UQ04411
170
PTS-NXT2-04JE
Vol.2

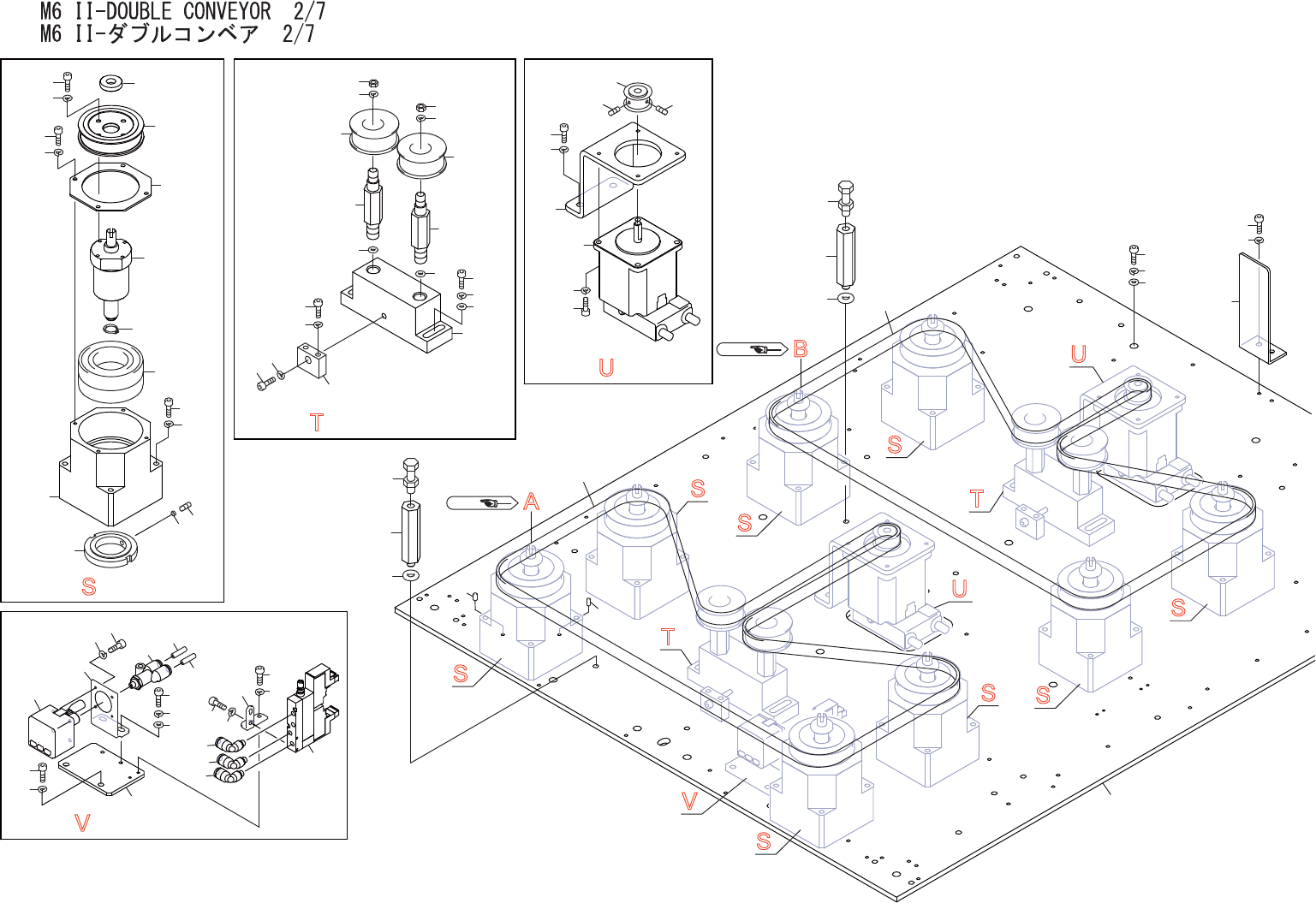

M6II-DOUBLECONVEYOR2/7
M6II-ダブルコンベア2/7
UQ04411
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM057G3 8 HOUSING ハウジング FE
2 H5296A 32 BOLT,HEXSOCKET ボルト六角穴 M04X040 FE
3 W1022A 32 WASHER,LOCK ワッシャスプリング 4M/M FE
4 H2096H 16 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
5 PT01910 8 PULLEY,TIMING プーリタイミング AL
6 H5275A 32 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
7 W1021A 32 WASHER,LOCK ワッシャスプリング 3M/M FE
8 PM057H1 8 COLLAR カラー FE
9 PP02480 8 RETAINER 押え FE
10 H5274A 32 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
11 W1021A 32 WASHER,LOCK ワッシャスプリング 3M/M FE
12 XB03821 8 BALLSCREW ボールネジ OT
13 S1030A 8 CIR-CLIP サークリップ STW9 OT
14 H4218Z 8 BEARING ベアリング 7006CDBMP6 OT
15 PM80131 8 NUT,LOCK ナットロック FE
16 N4027A 8 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
17 K5613D 8 BLOCK 駒 SM-402E OT
18 PM057K3 2 BKT ＢＫＴ FE
19 H5302A 4 BOLT,HEXSOCKET ボルト六角穴 M05X020 FE
20 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
21 W1044A 4 WASHER,FLAT ワッシャ平 4W-5 FE
22 H3219A 4 PULLEY プーリ TPBSN38-15 OT
23 PM06SZ1 4 SHAFT シャフト FE
24 N10799 4 NUT,HEX ナット六角 M08(3ｶｸﾛ) FE
25 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
26 W1026A 4 WASHER,LOCK ワッシャスプリング 10M/M FE
27 PM79495 2 BKT,ADJUSTING ＢＫＴセリ FE
28 H5293A 4 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
29 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
30 H5307C 2 BOLT,HEXSOCKET ボルト六角穴 M05X040ｾﾞﾝﾈｼﾞ FE
31 W1040T 2 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5)(3ｶｸﾛ) FE
32 PB90142 2 BKT,MOTOR ＢＫＴモータ FE
33 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
34 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
35 XM00882 2 MOTOR,STEPPING モータステッピング OT
36 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
37 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
38 PZ05392 2 PULLEY プーリ OT
171
PTS-NXT2-04JE
Vol.2
M6II-DOUBLECONVEYOR2/7
M6II-ダブルコンベア2/7
UQ04411
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 N4027A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
40 H4572M 1 BELT,TIMING ベルトタイミング 1569-3GT-9 OT
41 H45207 1 BELT,TIMING ベルトタイミング 1446-3GT-9 OT
42 PM067T4 2 BKT,STOPPER ＢＫＴストッパ FE
43 W1045A 2 WASHER,FLAT ワッシャ平 4W-6 FE
44 H5119K 2 BOLT ボルト STCBM6-20 OT
45 PM0GZS0 1 PLATE,BASE プレートベース AL
46 H54241 19 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
47 W1024A 19 WASHER,LOCK ワッシャスプリング 6M/M FE
48 W1040W 19 WASHER,FLAT ワッシャ平 6M/MX1.6X12.5(1W-6)(3ｶｸﾛ) FE
49 PB00YT1 1 BKT ＢＫＴ FE
50 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
51 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
52 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT
53 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE ACC-52
54 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
55 H3306K 1 BKT ＢＫＴ ZS-27-B OT
56 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
57 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
58 W1108D 2 WASHER,FLAT ワッシャ平 4W-3(3ｶｼﾛ) FE
59 K5076Y 1 CONNECTOR コネクタ KQ2U04-M5 OT
60 H14592 1 VALVE,SOL バルブＳＯＬ MV090-03-PL-1L-DC24V OT
61 H54296 2 BOLT,HEXSOCKET ボルト六角穴 M2.6X006(3ｶｼﾛ) FE ACC-60
62 W1106H 2 WASHER,LOCK ワッシャスプリング 2.6M/M(3ｶｼﾛ) FE
63 H3305K 1 BKT ＢＫＴ MV-21 OT
64 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE ACC-63
65 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
66 Y3077Z 3 UNION,ELBOW ユニオンエルボ KQ2L04-M5 OT
67 PZ46800 1 TUBE チューブ OT
68 PZ41031 1 TUBE チューブ OT
70 PB98152 1 BKT ＢＫＴ FE
71 H5287A 1 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
72 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M/M FE
