H01/H02-NCETB-NOZZLESTATION(forTRAYUNIT-LT,withCOPLANARITYSENSOR) H01/H0 2-NCET B-ノ ズルス テーシ ョン( トレイ ユニッ ト-L T用、 コプラナ リティセ ンサ有 ) UL04701 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &a…

100%1 / 967
64
PTS-NXT2-04JE
Vol.1

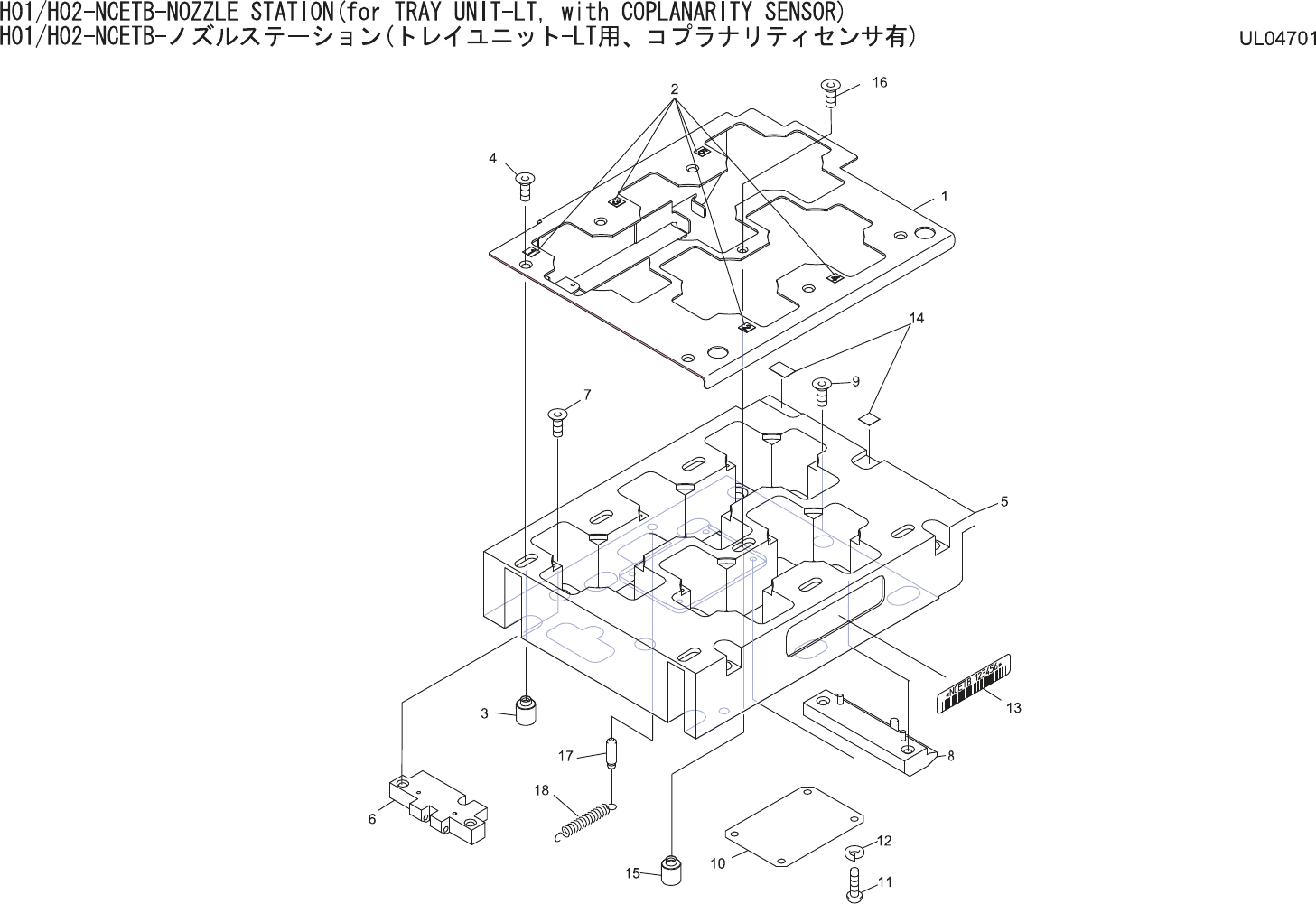

H01/H02-NCETB-NOZZLESTATION(forTRAYUNIT-LT,withCOPLANARITYSENSOR)
H01/H02-NCETB-ノズルステーション(トレイユニット-LT用、コプラナリティセンサ有)
UL04701
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB85032 1 SHUTTER シャッタ FE
2 PX00091 1 NAMEPLATE 銘板 PL
3 PM34585 6 PIN,GUIDE ピンガイド FE
4 PZ29951 6 BOLT ボルト OT
5 AA5GE03 1 HOLDER ホルダ OT
6 AA81L01 1 BLOCK ブロック OT
7 H5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
8 AA0HK05 1 GUIDE ガイド OT
9 H5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
10 PB85010 1 DOG,SW ドッグＳＷ FE
11 K51756 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
12 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
13 PX07142 1 SEAL,BARCODE シールバーコード OT unitserialnumber
14 PX07152 1 SEAL,BARCODE シールバーコード OT unitserialnumber
15 PM0K0H0 1 PIN,GUIDE ピンガイド FE
16 K5169M 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005ｽﾃﾝﾚｽ FE
17 PM04923 1 PIN ピン FE
18 PZ05022 1 SPRING,TENSION ス
プ
リン
グ
引張 FE
65
PTS-NXT2-04JE
Vol.1
1
3
4
5
6
7
8
9
16
17
18
30
30
31
20
21
22
23
24
23
24
25
26
27
28
22
10
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
104
117
118
107
108
109
107
110
111
112
113
114
115
116
80
75
45
45
45
34
105
106
43.1
43.2
70.1
71
72
UH03302
