M6II-DOUBLECONVEYOR6/7 M6 II- ダブルコ ンベア6 /7 UQ04411 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 H2096H 3 PIN,PARALLEL ピ ン平 行 ﾟ3X6 Bｼｭ(ｽﾃﾝ ﾚｽ) OT 2 P…

100%1 / 967
W
W
A
B
A
A
A
B
A
A
A
B
A
A
A
B
W
V
DETAIL
W
DETAIL
V
14
2
21
39
47
8
28
45
73
76
82
105
74
105
75
75
105
78
77
9
27
106106
46
106
59
3
6
22
25
40
43
51
4
5
10
11
24
23
54
53
50
49
41
42
1
60
60
60
60
68
69
70
79
80
81
71
72
72
74
75
75
96
94
97
103
95
93
99
102
104
99
91
92
98
100
101
84
84
85
86
87
21.1
39.1
15.1
109
29
110
111
30
31
112
113
114
30
31
29
33
34
35
29
30
31
48
60.1
60.1
60.1
60.1
4.1
23.1
41.1
49.1
12
13
13
12
15
16
17
15
16
17
55
57
56
58
18
19
20
56
90
83
36
37
36
37
36
37
UQ04411
186
PTS-NXT2-04JE
Vol.2

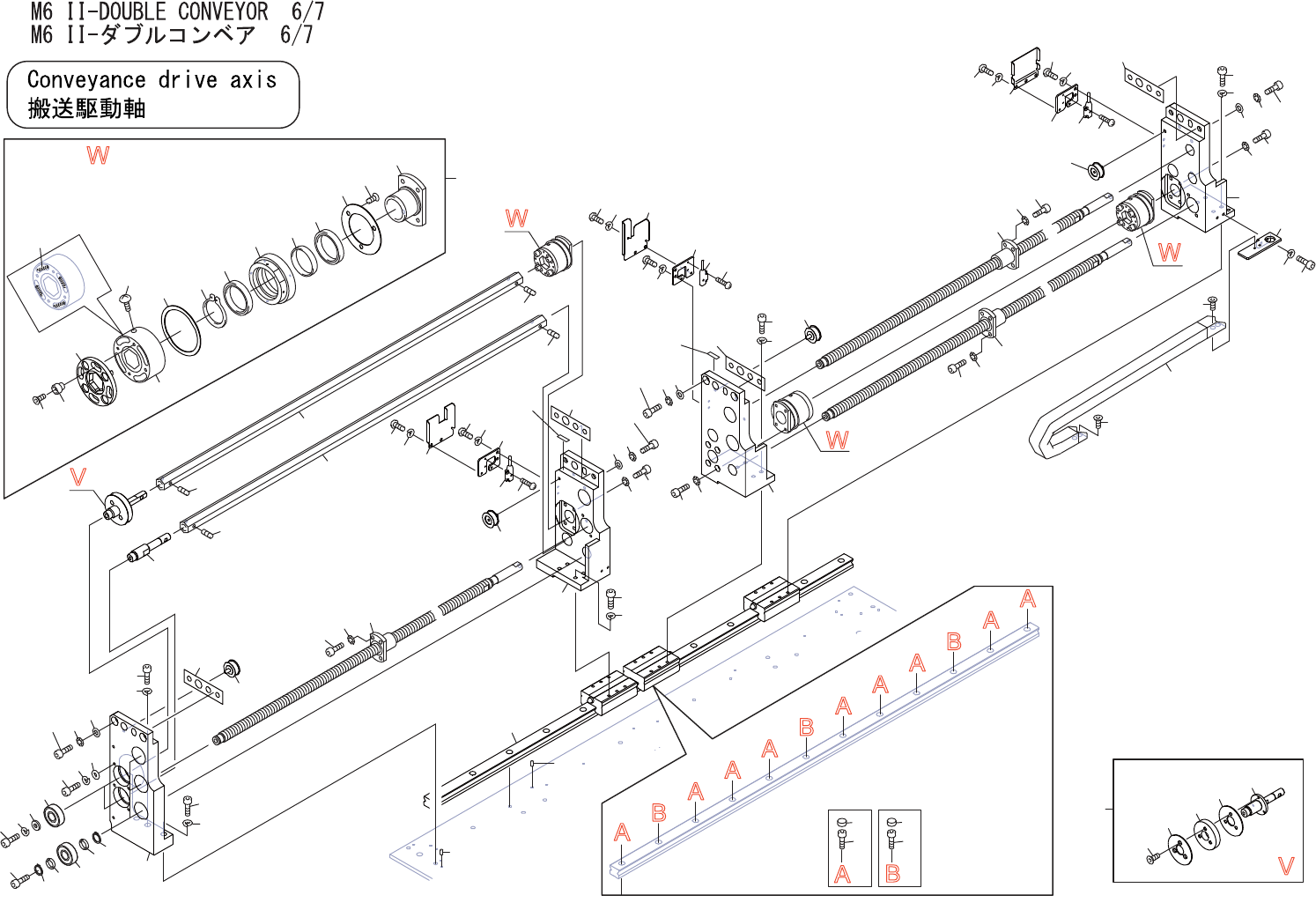

M6II-DOUBLECONVEYOR6/7
M6II-ダブルコンベア6/7
UQ04411
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM04XG4 1 BKT ＢＫＴ FE
3 PJ16803 1 SHEET シート OT ConsumableParts
4 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
4.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
5 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
10 H54275 1 BOLT,HEXSOCKET ボルト六角穴 M06X030(3ｶｼﾛ) FE
11 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
12 S1031A 6 CIR-CLIP サークリップ STW10 OT
13 W10049 6 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 3 BEARING ベアリング 6900ZZ OT
15 XN00223 2 SCREW ネジ OT
15.1 H52966 3 BOLT,HEXSOCKET ボルト六角穴 M05X006 FE
16 H5506E 4 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
17 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
18 XN00233 1 SCREW ネジ OT
19 H5506E 2 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
20 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
21 PM04XK5 1 BKT ＢＫＴ FE
21.1 PS03990 1 SHEET シート OT ConsumableParts
22 PJ16803 1 SHEET シート OT ConsumableParts
23 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
23.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
24 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PP03290 3 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
31 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
33 PP02501 1 RETAINER,WIRING 押え配線 FE
34 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
35 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 XS03381 3 SENSOR センサ OT
37 K5175T 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
187
PTS-NXT2-04JE
Vol.2
M6II-DOUBLECONVEYOR6/7
M6II-ダブルコンベア6/7
UQ04411
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 PM04XM4 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT ConsumableParts
40 PJ16803 1 SHEET シート OT ConsumableParts
41 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
41.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
42 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
43 PJ12922 2 WASHER ワッシャ OT
45 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
46 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PM04XR4 1 BKT ＢＫＴ FE
48 PJ16803 1 SHEET シート OT ConsumableParts
49 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
49.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
50 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
51 PJ12922 2 WASHER ワッシャ OT
53 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
54 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
55 XG01301 1 GUIDE,RAIL ガイドレール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) FE
60 AA9EZ00 4 PULLEY プーリ OT
60.1 AB07600 4 PULLEY プーリ OT Thinpaneloption
68 PB90481 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41620 1 FLEXIBLETRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
72 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 H4175A 2 BEARING ベアリング 6000ZZ OT
74 PM06368 2 SHAFT シャフト FE
75 N40930 4 SCREW,HEXSOCKETSET ネジ六角穴止め ｽﾌﾟﾘﾝｸﾞﾎﾞﾙﾄM4X4ﾋﾗｻｷSUS FE
76 PM0KYN0 2 WASHER ワッシャ FE
77 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
78 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
79 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
80 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
81 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
