18 PTS-NXT2-04JE Vol.3

This page intentionally blank.

18

PTS-NXT2-04JE

Vol.3

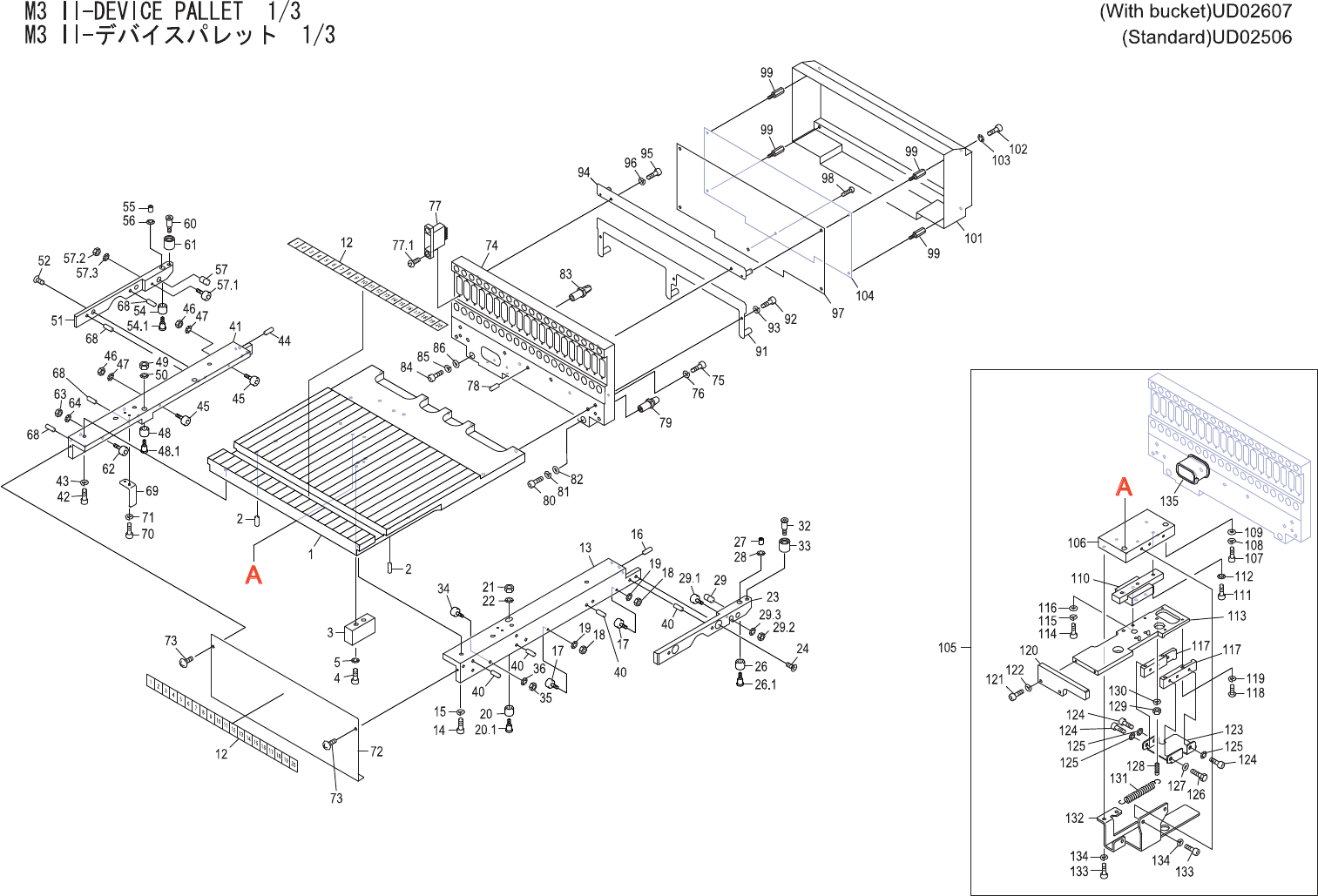

M3II-DEVICEPALLET1/3

(With bucket)UD02607

M3II-デバイスパレット1/3

(Standard)UD02506

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PM0ECH1 1 PALLET パレット FE

2 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT

3 PM11906 1 BLOCK ブロック FE

4 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE

5 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE

12 PX00143 2 NAMEPLATE 銘板 PL

13 PM04TA2 1 BKT,RAIL ＢＫＴレール FE

14 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE

15 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE

16 H2093K 1 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT

17 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT

18 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE

19 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE

20 PM26721 1 ROLLER ローラ FE

20.1 PM51371 1 PIN,ROLLER ピンローラ FE

21 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE

22 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE

23 PM91693 1 BAR,GUIDE バーガイド FE

24 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE

26 PM26721 1 ROLLER ローラ FE

26.1 PM51371 1 PIN,ROLLER ピンローラ FE

27 PM02503 1 NUT ナット FE

28 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE

29 PM86771 1 PIN ピン FE

29.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT

29.2 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE

29.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE

32 PM02352 1 PIN,ROLLER ピンローラ FE

33 PM02422 1 ROLLER ローラ PL

34 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT

35 N10796 1 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE

36 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE

40 H2093K 4 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT

41 PM04TB2 1 BKT,RAIL ＢＫＴレール FE

42 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE

43 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE

44 H2093K 1 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT

45 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT

19

PTS-NXT2-04JE

Vol.3
