PTS-NXT2-04JE - 第70页
A A B B 32 2 3 4 5 6 7 8 9 10 11 12 13 14 15 15 15 15 16 17 20 21 22 23 14.1 26 27 28 29 30 31 31 27 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 59 60 60 61 61 62 63 64 66 67 68 69 70…
V12HEAD1/4
V12ヘッド1/4
UH03302
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
84 XB03004 1 BALLSCREW ボールネジ OT
85 H5268Z 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X008 FE
86 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
87 H4581B 1 BEARING,MINIATURE ベアリングミニチュア 694ZZ OT
88 PM04642 1 COLLAR カラー AL
89 S10267 1 CIR-CLIP サークリップ STW4 OT
90 PG04533 1 STOPPER ストッパ PL
91 S10015 2 CIR-CLIP サークリップ RTW12 OT
92 H42740 1 BEARING,SLIDE ベアリングスライド NL-6VUU-SW OT
93 PZ37112 1 SHAFT シャフト FE
94 PG04522 1 STOPPER ストッパ PL
95 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
96 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
97 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
98 PM0K0B1 1 ARM アーム FE
99 PM0DCM0 1 PIN ピン FE
100 N4019A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
101 S1027A 1 CIR-CLIP サークリップ STW5 OT
102 K52543 1 SCREW,C/RFLAT 小ネジ十穴平 M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ FE
103 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
104 K1089R 1 CAMFOLLOWER カムフォロア CFS2.5-A OT
105 H5065B 1 BALL,STEEL ボールスチール 2.5M/M FE
106 PZ21491 1 SPRING スプリング FE
107 K4228H 2 BEARING ベアリング MR63ZZ OT
108 PM0FKA1 1 COLLAR カラー FE
109 S1003D 1 CIR-CLIP サークリップ ST-EW-2(3ｶｼﾛ) OT
110 PM0FHZ1 1 BLOCK ブロック AL
111 H5280A 2 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
112 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
113 PM0FKT1 1 COLLAR カラー FE
114 PZ53032 1 SCREW,C/RPAN 小ネジ十穴鍋 FE
115 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
116 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
117 PM0GAH2 1 SHAFT シャフト FE
118 H1179B 1 PACKING パッキン KSYN-3 OT
69
PTS-NXT2-04JE
Vol.1
A
A
B
B
32
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
20
21
22
23
14.1
26
27
28
29
30
31
31
27
33
34
35
36
37
38
39
40
41
42
43
44
45
46
4748
49
50
51
52
53
54
55
56
57
58
59
59
60
60
61
61
62
63
64
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
75
73
72
71
65
62
19
19
18
7
6
17
16.1
16.1
15
87
88
88
89
1
47.1
24
25
25
UH03302
70
PTS-NXT2-04JE
Vol.1

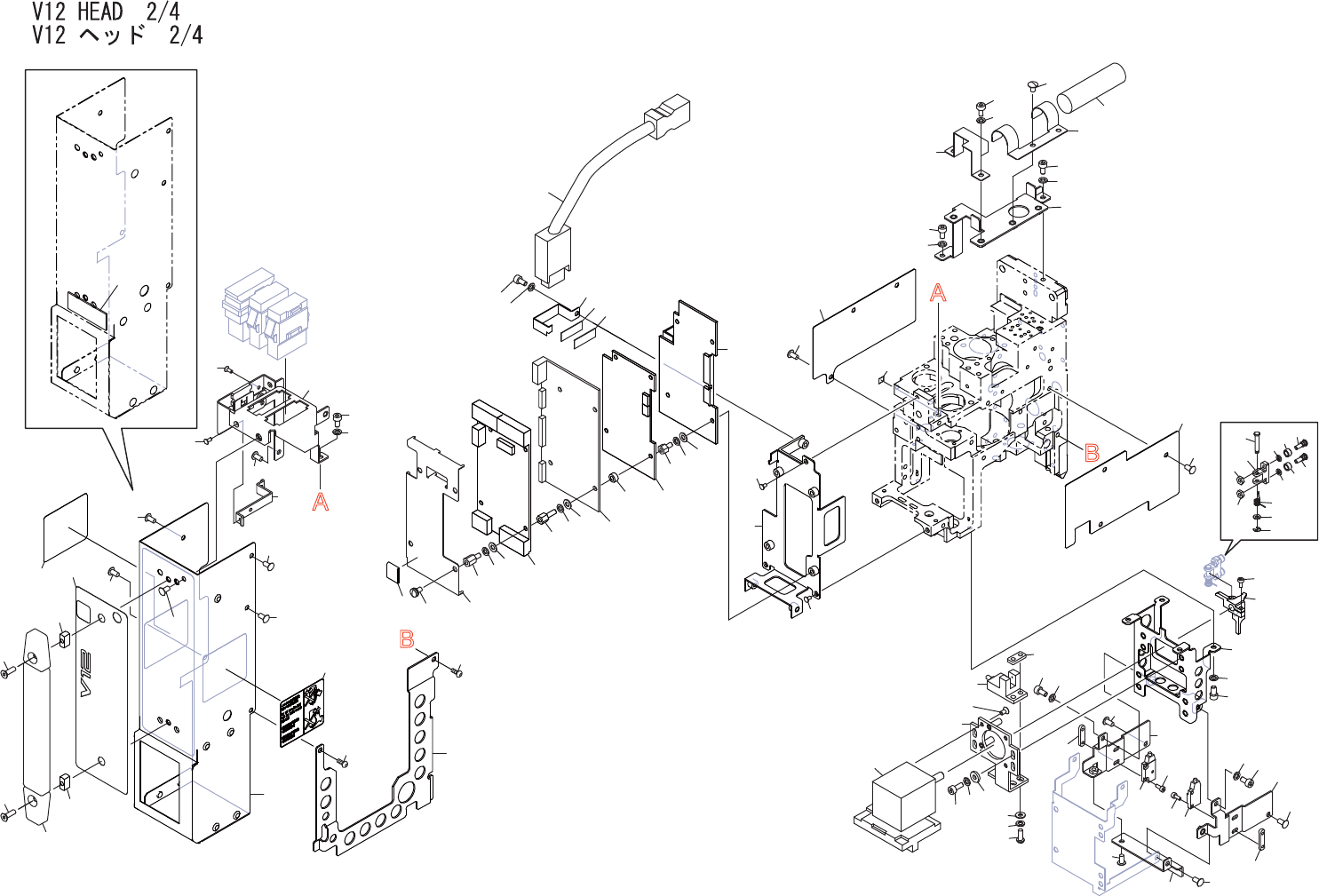

V12HEAD2/4
V12ヘッド2/4
UH03302
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00WZ5 1 COVER カバー AL
2 K52542 3 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
3 PB078H2 1 COVER カバー AL
4 K52542 3 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
5 PB00TM2 1 BKT ＢＫＴ FE
6 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
7 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
8 PB99510 1 RETAINER 押え FE
9 K5365R 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X004(3ｶｼﾛ) FE
10 H1021H 1 BATTERY バッテリ ER6VLY OT ConsumableParts
11 PB07HL0 1 RETAINER,WIRING 押え配線 FE
12 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
13 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
14 PB073Y4 1 COVER カバー AL
14.1 PS03311 1 SHEET シート OT ConsumableParts
15 K52542 5 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
16 T50032 1 HANDLE 取手 THA-192-1<TG> OT
16.1 PM0FTY1 2 SPACER スペーサ FE
17 K5358A 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X010 FE
18 PB000W1 1 BKT ＢＫＴ FE
19 K5169M 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
20 PB00TK2 1 COVER カバー AL
21 H5274A 1 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
22 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
23 K52542 1 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
24 2MGKHA000103 1 COVER カバー FE
25 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
26 PB99535 1 COVER,TERMINAL カバー端子 FE
27 K5169M 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
28 PB00TC1 1 RETAINER 押え FE
29 H5274A 1 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
30 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PS03710 2 SHEET シート OT ConsumableParts
32 RH37644 1 HARNESS ハーネス OT
33 2EGKHA000600 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
34 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
35 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
36 S3243Z 4 SPACER スペーサ BSB-304E FE
71
PTS-NXT2-04JE
Vol.1
