PTS-NXT2-04JE
Vol.3

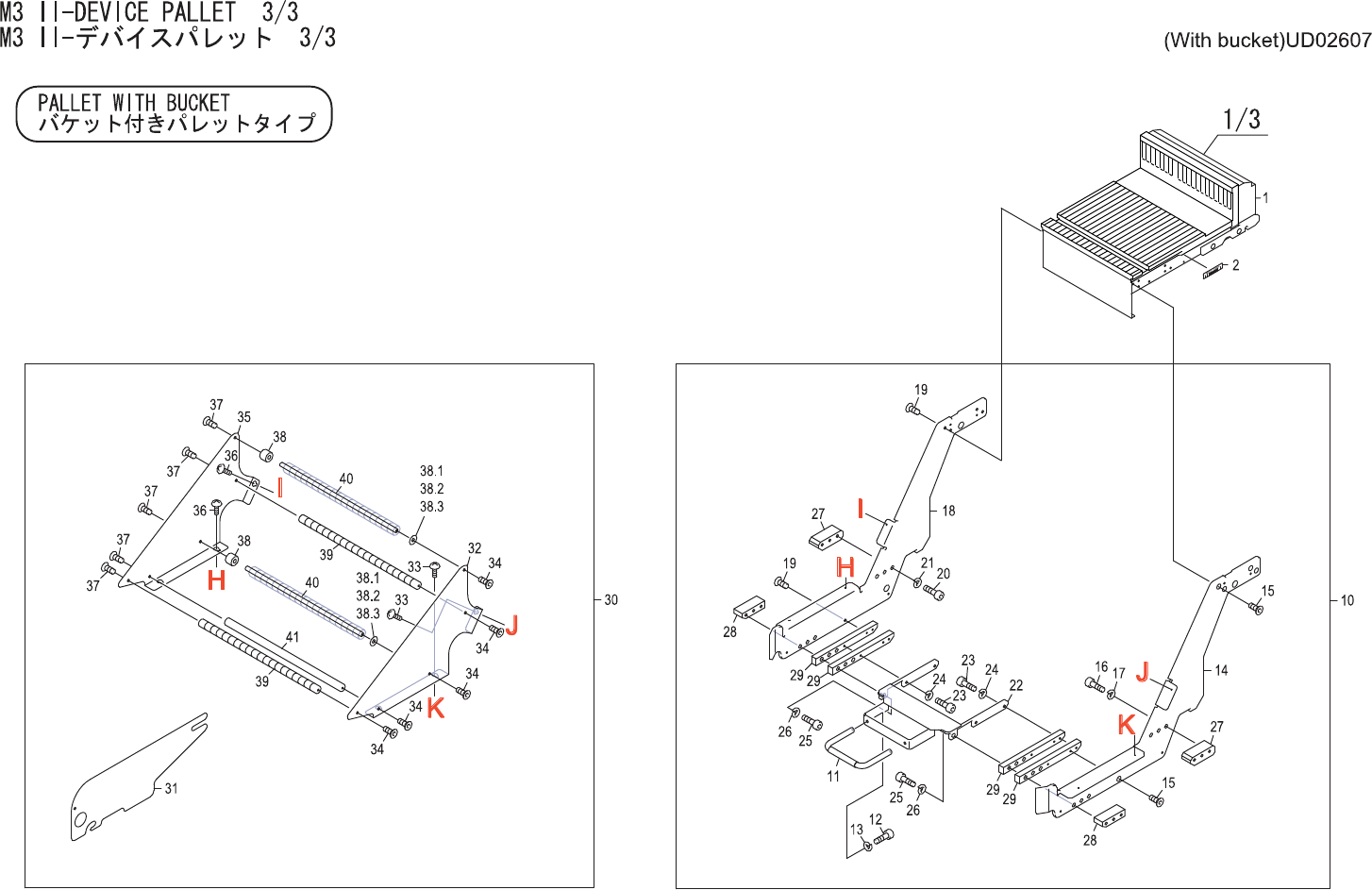

M3II-DEVICEPALLET2/3
M3II-デバイスパレット2/3
(Standard)UD02506
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7GX05 1 PALLET パレット OT
2 PX07631 1 SEAL,BARCODE シールバーコード OT unitserialnumber
11 AA29X09 1 ARM,CLAMP アームクランプ OT
12 PB58422 1 PLATE,ARM プレートアーム FE
13 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
14 PM77693 1 BAR,GUIDE バーガイド FE
15 K5363A 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X012 FE
16 PM87704 1 BAR,GUIDE バーガイド FE
17 K5363A 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X012 FE
18 AA7ZG02 1 HANDLE 取手 OT
19 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
20 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 PB58412 1 PLATE,ARM プレートアーム FE
22 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
23 PM77693 1 BAR,GUIDE バーガイド FE
24 K5363A 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X012 FE
25 PM87714 1 BAR,GUIDE バーガイド FE
26 K5363A 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X012 FE
27 AA7ZG02 1 HANDLE 取手 OT
28 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
29 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
30 PB015X0 1 BKT,RETAINER ＢＫＴ押え FE
31 H5322A 1 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
32 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
33 W1045A 1 WASHER,FLAT ワッシャ 平 4W-6 FE
