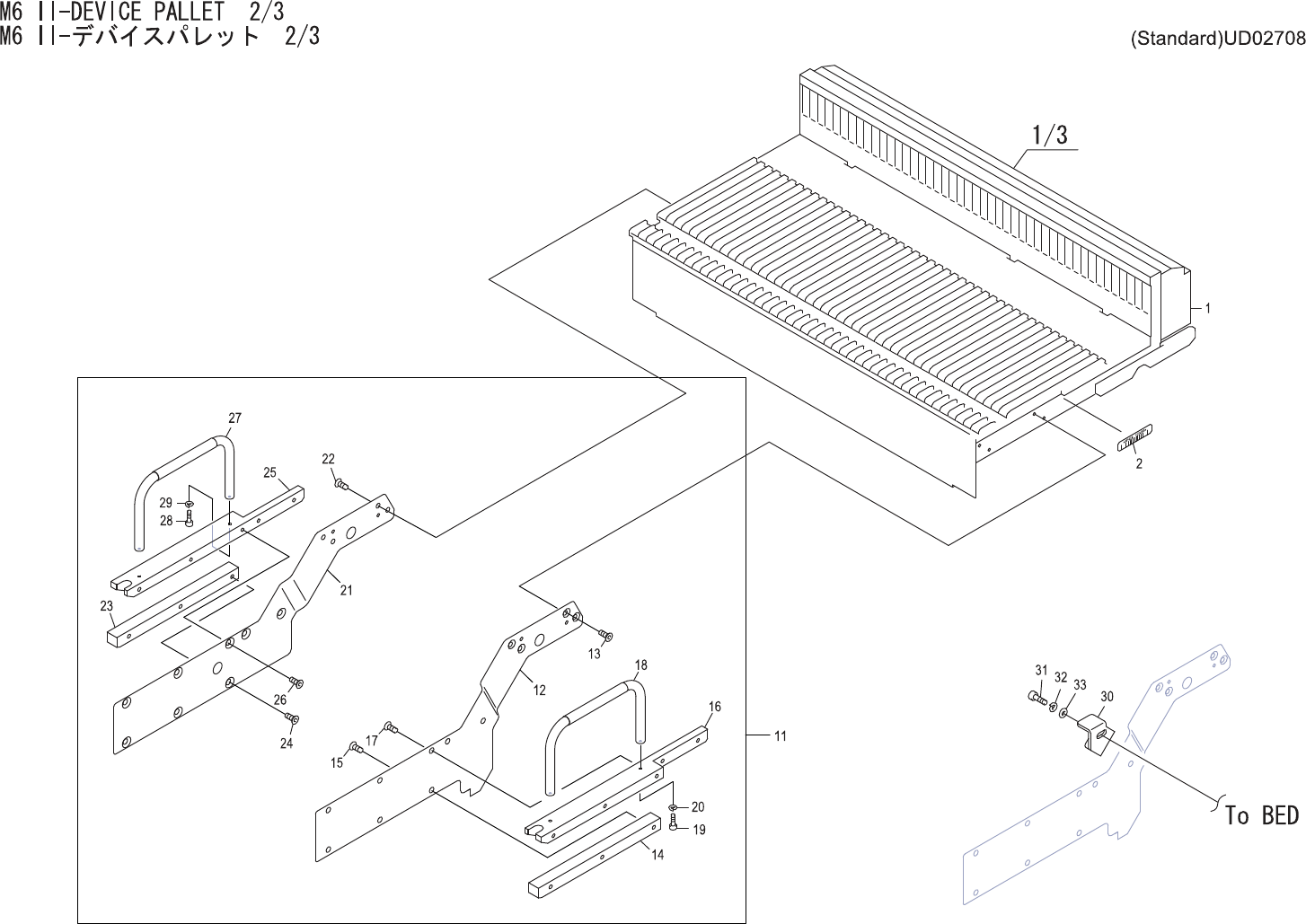

M6II-DEVICEPALLET1/3
(With bucket)UD02809
M6II-デバイスパレット1/3
(Standard)UD02708
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
122 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
123 S3262T 1 SPRING,TENSION スプリング引張 AWY8-45 OT
124 PB00WE0 1 ARM アーム FE
125 H5277A 2 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
126 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
127 PB00WD0 1 BKT ＢＫＴ FE
128 H5277A 5 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
129 W1021A 5 WASHER,LOCK ワッシャスプリング 3M/M FE
130 W1042A 5 WASHER,FLAT ワッシャ平 4W-3 FE
131 PM090X2 1 HOLDER,CONNECTOR ホルダコネクタ AL
132 PM090W2 1 HOLDER,CONNECTOR ホルダコネクタ AL
133 K5256M 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X020 FE
134 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
135 PM090T1 1 HOLDER ホルダ FE
136 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
137 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
138 PP02860 1 RETAINER 押え FE
139 K5255T 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
140 W1040R 3 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
141 H5163A 1 BOLT,HEX ボルト六角 M03X006 FE
142 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
143 PH01740 1 BUSHING
ブ
シュ OT
32
