This page intentionally blank.
61
PTS-NXT2-04JE
Vol.3
Ref.1/
A
C
C
B
B
A
4
5
12
13
14
15
5
19
27
32
32
33
34
33
19
19
19
8
9
10
11
6
7
21
22
6
80
7
12
45
46
47
48
49
50
52
62
55
57
58
56
56
51
59
60
64
65
66
67
68
71
72
73
69
70
61
13
14
15
8
9
10
11
35
53
54
36
40
40
41
41
36
35
21
21
22
23
24
25
22
21
22
23
26
26
24
25
23
24
25
26
26
26
26
26
26
23
24
25
28
29
30
27
28
29
30
81
87
87
87
87
90
90
91
89
88
74
75
76
78
79
77
20
7.1
7.2
7.3
92
92
92
93
94
95
95
95
96
96
96
94
94
1
2
3
1
2
3
1
2
3
16
16
31
31
37
38
39
37 39
38
37.1
37.2
37.1
37.2
42
43
44
63
83
83
85
85
16
16
86
86
AA1ZR19
62
PTS-NXT2-04JE
Vol.3

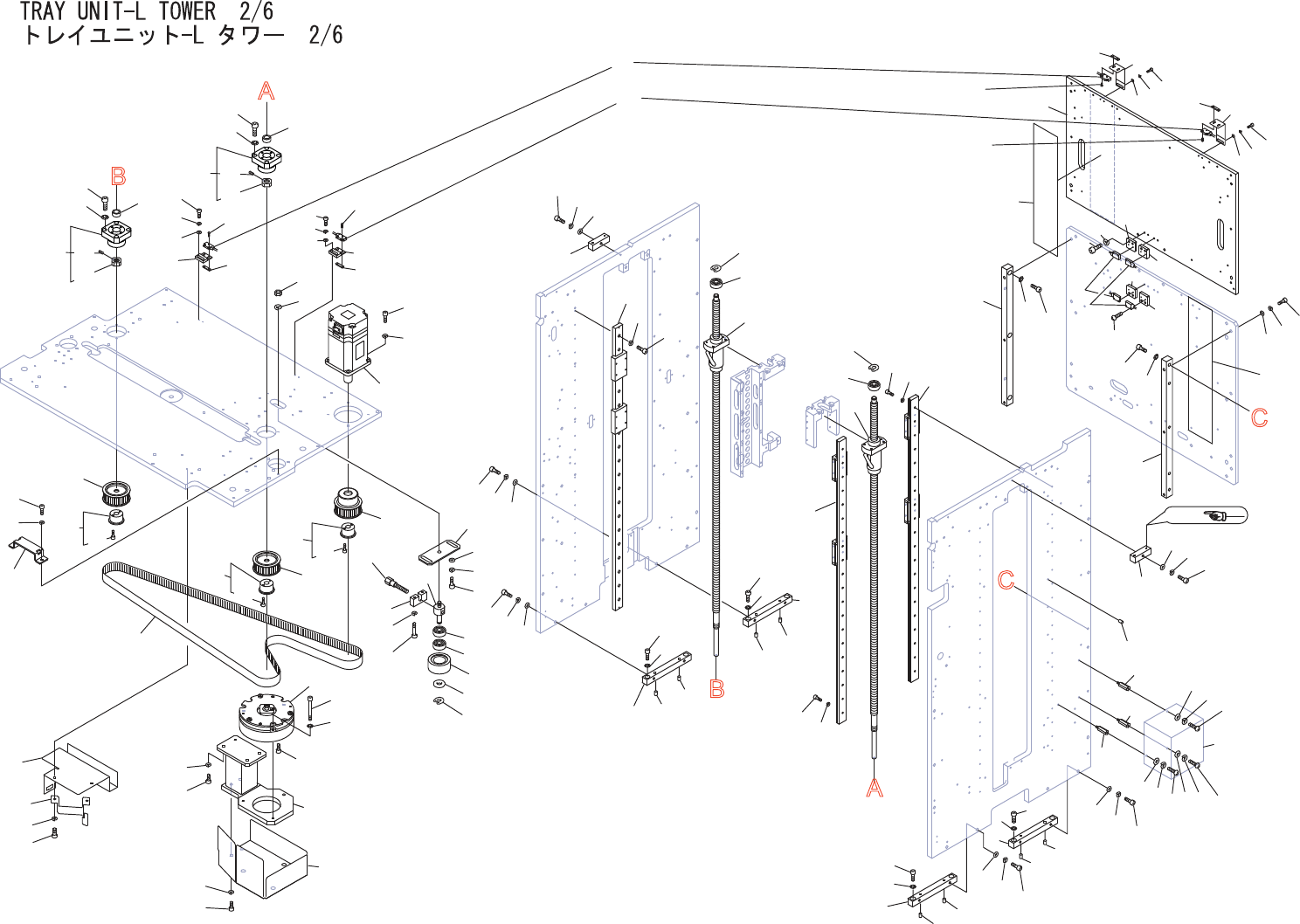

TRAYUNIT-LTOWER2/6
トレイユニット-Lタワー2/6
AA1ZR19
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XG00363 3 GUIDE,RAIL ガイドレール OT
2 H5275T 60 BOLT,HEXSOCKET ボルト六角穴 M03X008(ｽﾃﾝﾚｽ) FE
3 W1010A 60 WASHER,CONICAL ワッシャ皿 M-3-L FE
4 H21164 10 PIN,PARALLEL ピン平行 MS3-8 OT
5 PM28390 2 PLATE,JOINT プレートジョイント AL
6 H5299A 6 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
7 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
7.1 H5263C 6 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
7.2 W1023A 6 WASHER,LOCK ワッシャスプリング 5M/M FE
7.3 W1050A 6 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5) FE
8 PM58112 2 BKT ＢＫＴ FE
9 H5277A 4 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
10 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
11 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
12 PM67681 2 BKT ＢＫＴ FE
13 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
14 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
15 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
16 PB16502 4 NUT ナット FE
19 PM28340 4 BLOCK,LOCATING ブロック位置決め AL
20 PB34730 1 COVER カバー FE
21 H5300A 8 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
22 W1012A 8 WASHER,CONICAL ワッシャ皿 M-5-L FE
23 H5263C 8 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
24 W1023A 8 WASHER,LOCK ワッシャスプリング 5M/M FE
25 W1050A 8 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5) FE
26 H21460 8 PIN,PARALLEL ピン平行 MSTH5-10 OT
27 PM29160 2 BLOCK,LOCATING ブロック位置決め AL
28 H5292A 2 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
29 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
30 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
31 XB02551 2 BALLSCREW ボールネジ OT
32 S1029A 2 CIR-CLIP サークリップ STW8 OT ACC-31
33 H4130E 2 BEARING ベアリング 608ZZ OT
34 PM28955 1 PLATE プレート AL
35 PM27690 2 COLLAR カラー FE
36 XP00612 2 PULLEY プーリ OT
37 H4567B 2 BEARINGUNIT ベアリングユニット WBK10-11-DB OT
